    当前位置：Linear公司 > > 凌力尔特芯片 >> LT3060
    LT3060技术文档下载：
    LT3060技术文档产品手册下载
    LT3060 - 典型应用图例：

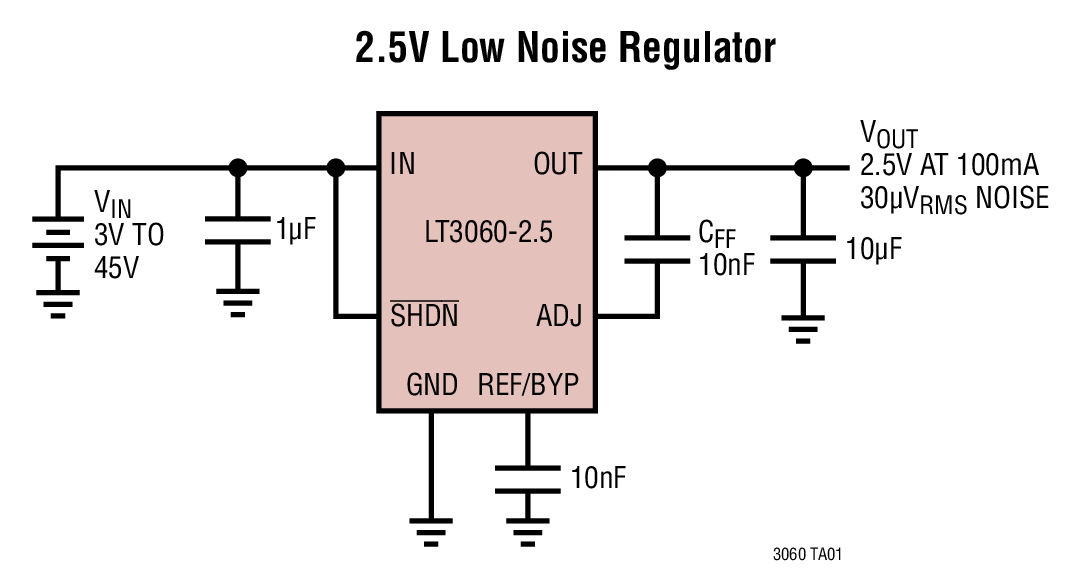

    LT3060典型应用图例一

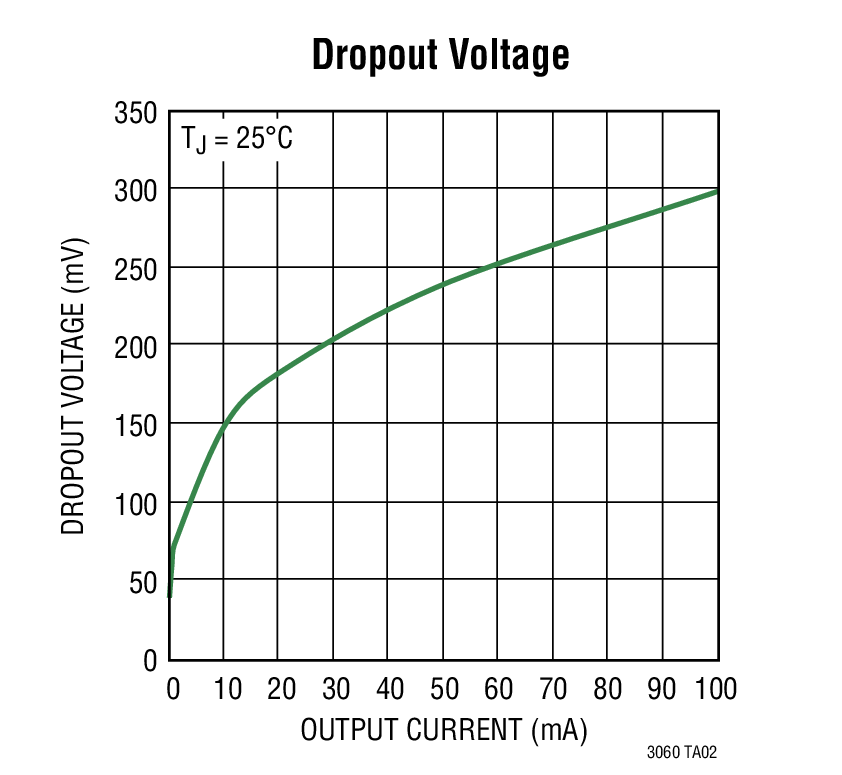

    LT3060典型应用图例二
    LT3060 - 封装图解：

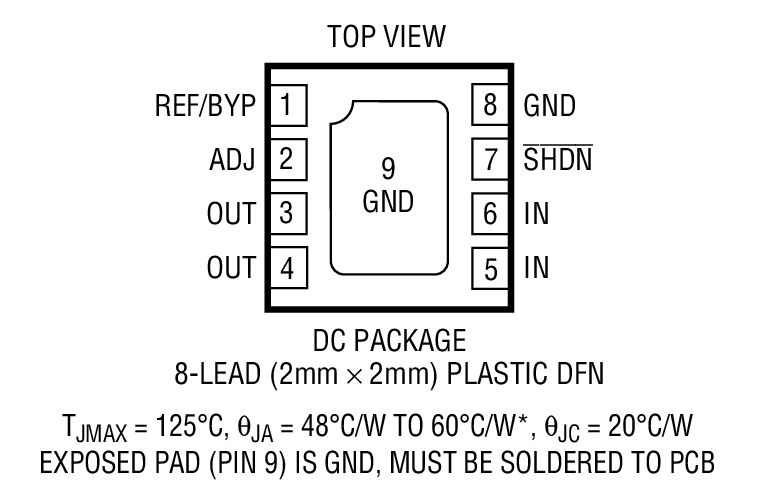

    LT3060封装图解一
    LT3060封装图解二
    承诺原装正品
    专营Linear，真正优化您的供应链
    Linear产品 - LT3060介绍
    LT3060 - LT3060是45V Vin、微功率、低噪声、100mA 低压差线性稳压器

    LT3060是Linear公司的一款正稳压器产品，LT3060是45V Vin、微功率、低噪声、100mA 低压差线性稳压器，本站介绍了LT3060的封装应用图解、特点和优点、功能等，并给出了与LT3060相关的凌力尔特元器件型号供参考。

    LT3060 - 45V Vin、微功率、低噪声、100mA 低压差线性稳压器

    LT3060 系列 - 45V Vin、微功率、低噪声、100mA 低压差线性稳压器 - Linear Technology（凌力尔特）

    功能描述

    LT3060 系列是微功率、低压差电压 (LDO) 线性稳压器，能够在 1.6V 至 45V 的输入电源范围内运作。该器件可提供 100mA 的输出电流和一个 300mV 的典型压差电压。单个外部电容器提供了可编程低噪声基准性能和输出软起动功能。LT3060 的静态电流仅为 40μA，并利用一个最小 2.2μF 的输出电容器实现了快速瞬态响应。在停机模式中，静态电流小于 1μA，而且基准软起动电容器复位。

    LT3060 稳压器利用低 ESR 陶瓷输出电容器优化了稳定性和瞬态响应。该稳压器不像其他稳压器所常见的那样需要额外的 ESR。

    内部保护电路包括反向电池保护、反向输出保护、反向电流保护、具折返的电流限制和热停机。LT3060 系列提供 1.2V、1.5V、1.8V、2.5V、3.3V、5V 和 15V 固定输出电压，可作为具有一个从 600mV 基准至 44.5V 输出电压范围的可调型稳压器。LT3060 采用耐热性能增强型 8 引脚 TSOT-23 封装和 8 引脚 (2mm x 2mm x 0.75mm) DFN 封装。

    特点
  • 输入电压范围：1.6V 至 45V
  • 输出电流：100mA
  • 静态电流：40μA
  • 压差电压：300mV
  • 低噪声：30μVRMS (10Hz 至 100kHz)
  • 可调输出：VREF = 600mV
  • 固定输出电压: 1.2V、1.5V、1.8V、2.5V、3.3V、5V、15V
  • 输出容差：在整个电压、负载和温度范围内为 ±2%
  • 单个电容器对基准进行软起动并降低了输出噪声
  • 停机电流：<1μA
  • 反向电池保护
  • 电流限制折返保护
  • 热限制保护
  • 8 引脚 2mm x 2mm x 0.75mm DFN 封装和 8 引脚 ThinSOTTM 封装
    • 应用
  • 电池供电型系统
  • 汽车电源
  • 工业电源
  • 航空电子设备电源
  • 便携式仪器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3060EDC-1.2#PBF 2x2 DFN-8 E $1.73
    LT3060EDC-1.2#TRMPBF 2x2 DFN-8 E $1.73 $1.26
    LT3060EDC-1.2#TRPBF 2x2 DFN-8 E $1.73 $1.21
    LT3060EDC-1.5#PBF 2x2 DFN-8 E $1.73
    LT3060EDC-1.5#TRMPBF 2x2 DFN-8 E $1.73 $1.26
    LT3060EDC-1.5#TRPBF 2x2 DFN-8 E $1.73 $1.21
    LT3060EDC-1.8#PBF 2x2 DFN-8 E $1.73
    LT3060EDC-1.8#TRMPBF 2x2 DFN-8 E $1.73 $1.26
    LT3060EDC-1.8#TRPBF 2x2 DFN-8 E $1.73 $1.21
    LT3060EDC-15#PBF 2x2 DFN-8 E $1.73
    LT3060EDC-15#TRMPBF 2x2 DFN-8 E $1.73 $1.26
    LT3060EDC-15#TRPBF 2x2 DFN-8 E $1.73 $1.21
    LT3060EDC-2.5#PBF 2x2 DFN-8 E $1.73
    LT3060EDC-2.5#TRMPBF 2x2 DFN-8 E $1.73 $1.26
    LT3060EDC-2.5#TRPBF 2x2 DFN-8 E $1.73 $1.21
    LT3060EDC-3.3#PBF 2x2 DFN-8 E $1.73
    LT3060EDC-3.3#TRMPBF 2x2 DFN-8 E $1.73 $1.26
    LT3060EDC-3.3#TRPBF 2x2 DFN-8 E $1.73 $1.21
    LT3060EDC-5#PBF 2x2 DFN-8 E $1.73
    LT3060EDC-5#TRMPBF 2x2 DFN-8 E $1.73 $1.26
    LT3060EDC-5#TRPBF 2x2 DFN-8 E $1.73 $1.21
    LT3060EDC#PBF 2x2 DFN-8 E $1.73
    LT3060EDC#TRMPBF 2x2 DFN-8 E $1.73 $1.26
    LT3060EDC#TRPBF 2x2 DFN-8 E $1.73 $1.21
    LT3060ETS8-1.2#PBF SOT-23 E $1.73
    LT3060ETS8-1.2#TRMPBF SOT-23 E $1.73 $1.26
    LT3060ETS8-1.2#TRPBF SOT-23 E $1.73 $1.21
    LT3060ETS8-1.5#PBF SOT-23 E $1.73
    LT3060ETS8-1.5#TRMPBF SOT-23 E $1.73 $1.26
    LT3060ETS8-1.5#TRPBF SOT-23 E $1.73 $1.21
    LT3060ETS8-1.8#PBF SOT-23 E $1.73
    LT3060ETS8-1.8#TRMPBF SOT-23 E $1.73 $1.26
    LT3060ETS8-1.8#TRPBF SOT-23 E $1.73 $1.21
    LT3060ETS8-15#PBF SOT-23 E $1.73
    LT3060ETS8-15#TRMPBF SOT-23 E $1.73 $1.26
    LT3060ETS8-15#TRPBF SOT-23 E $1.73 $1.21
    LT3060ETS8-2.5#PBF SOT-23 E $1.73
    LT3060ETS8-2.5#TRMPBF SOT-23 E $1.73 $1.26
    LT3060ETS8-2.5#TRPBF SOT-23 E $1.73 $1.21
    LT3060ETS8-3.3#PBF SOT-23 E $1.73
    LT3060ETS8-3.3#TRMPBF SOT-23 E $1.73 $1.26
    LT3060ETS8-3.3#TRPBF SOT-23 E $1.73 $1.21
    LT3060ETS8-5#PBF SOT-23 E $1.73
    LT3060ETS8-5#TRMPBF SOT-23 E $1.73 $1.26
    LT3060ETS8-5#TRPBF SOT-23 E $1.73 $1.21
    LT3060ETS8#PBF SOT-23 E $1.73
    LT3060ETS8#TRMPBF SOT-23 E $1.73 $1.26
    LT3060ETS8#TRPBF SOT-23 E $1.73 $1.21
    LT3060HTS8-1.2#PBF SOT-23 H $2.39
    LT3060HTS8-1.2#TRMPBF SOT-23 H $2.39 $1.72
    LT3060HTS8-1.2#TRPBF SOT-23 H $2.39 $1.67
    LT3060HTS8-1.5#PBF SOT-23 H $2.39
    LT3060HTS8-1.5#TRMPBF SOT-23 H $2.39 $1.72
    LT3060HTS8-1.5#TRPBF SOT-23 H $2.39 $1.67
    LT3060HTS8-1.8#PBF SOT-23 H $2.39
    LT3060HTS8-1.8#TRMPBF SOT-23 H $2.39 $1.72
    LT3060HTS8-1.8#TRPBF SOT-23 H $2.39 $1.67
    LT3060HTS8-15#PBF SO-8 H $2.39
    LT3060HTS8-15#TRMPBF SO-8 H $2.39 $1.72
    LT3060HTS8-15#TRPBF SOT-23 H $2.39 $1.67
    LT3060HTS8-2.5#PBF SOT-23 H $2.39
    LT3060HTS8-2.5#TRMPBF SOT-23 H $2.39 $1.72
    LT3060HTS8-2.5#TRPBF SOT-23 H $2.39 $1.67
    LT3060HTS8-3.3#PBF SOT-23 H $2.39
    LT3060HTS8-3.3#TRMPBF SOT-23 H $2.39 $1.72
    LT3060HTS8-3.3#TRPBF SOT-23 H $2.39 $1.67
    LT3060HTS8-5#PBF SOT-23 H $2.39
    LT3060HTS8-5#TRMPBF SOT-23 H $2.39 $1.72
    LT3060HTS8-5#TRPBF SOT-23 H $2.39 $1.67
    LT3060HTS8#PBF SOT-23 H $2.39
    LT3060HTS8#TRMPBF SOT-23 H $2.39 $1.72
    LT3060HTS8#TRPBF SOT-23 H $2.39 $1.67
    LT3060IDC-1.2#PBF 2x2 DFN-8 I $1.90
    LT3060IDC-1.2#TRMPBF 2x2 DFN-8 I $1.90 $1.38
    LT3060IDC-1.2#TRPBF 2x2 DFN-8 I $1.90 $1.33
    LT3060IDC-1.5#PBF 2x2 DFN-8 I $1.90
    LT3060IDC-1.5#TRMPBF 2x2 DFN-8 I $1.90 $1.38
    LT3060IDC-1.5#TRPBF 2x2 DFN-8 I $1.90 $1.33
    LT3060IDC-1.8#PBF 2x2 DFN-8 I $1.90
    LT3060IDC-1.8#TRMPBF 2x2 DFN-8 I $1.90 $1.38
    LT3060IDC-1.8#TRPBF 2x2 DFN-8 I $1.90 $1.33
    LT3060IDC-15#PBF 2x2 DFN-8 I $1.90
    LT3060IDC-15#TRMPBF 2x2 DFN-8 I $1.90 $1.38
    LT3060IDC-15#TRPBF 2x2 DFN-8 I $1.90 $1.33
    LT3060IDC-2.5#PBF 2x2 DFN-8 I $1.90
    LT3060IDC-2.5#TRMPBF 2x2 DFN-8 I $1.90 $1.38
    LT3060IDC-2.5#TRPBF 2x2 DFN-8 I $1.90 $1.33
    LT3060IDC-3.3#PBF 2x2 DFN-8 I $1.90
    LT3060IDC-3.3#TRMPBF 2x2 DFN-8 I $1.90 $1.38
    LT3060IDC-3.3#TRPBF 2x2 DFN-8 I $1.90 $1.33
    LT3060IDC-5#PBF 2x2 DFN-8 I $1.90
    LT3060IDC-5#TRMPBF 2x2 DFN-8 I $1.90 $1.38
    LT3060IDC-5#TRPBF 2x2 DFN-8 I $1.90 $1.33
    LT3060IDC#PBF 2x2 DFN-8 I $1.90
    LT3060IDC#TRMPBF 2x2 DFN-8 I $1.90 $1.38
    LT3060IDC#TRPBF 2x2 DFN-8 I $1.90 $1.33
    LT3060ITS8-1.2#PBF SOT-23 I $1.90
    LT3060ITS8-1.2#TRMPBF SOT-23 I $1.90 $1.38
    LT3060ITS8-1.2#TRPBF SOT-23 I $1.90 $1.33
    LT3060ITS8-1.5#PBF SOT-23 I $1.90
    LT3060ITS8-1.5#TRMPBF SOT-23 I $1.90 $1.38
    LT3060ITS8-1.5#TRPBF SOT-23 I $1.90 $1.33
    LT3060ITS8-1.8#PBF SOT-23 I $1.90
    LT3060ITS8-1.8#TRMPBF SOT-23 I $1.90 $1.38
    LT3060ITS8-1.8#TRPBF SOT-23 I $1.90 $1.33
    LT3060ITS8-15#PBF 2x2 DFN-8 I $1.90
    LT3060ITS8-15#TRMPBF SOT-23 I $1.90 $1.38
    LT3060ITS8-15#TRPBF SOT-23 I $1.90 $1.33
    LT3060ITS8-2.5#PBF SOT-23 I $1.90
    LT3060ITS8-2.5#TRMPBF SOT-23 I $1.90 $1.38
    LT3060ITS8-2.5#TRPBF SOT-23 I $1.90 $1.33
    LT3060ITS8-3.3#PBF SOT-23 I $1.90
    LT3060ITS8-3.3#TRMPBF SOT-23 I $1.90 $1.38
    LT3060ITS8-3.3#TRPBF SOT-23 I $1.90 $1.33
    LT3060ITS8-5#PBF SOT-23 I $1.90
    LT3060ITS8-5#TRMPBF SOT-23 I $1.90 $1.38
    LT3060ITS8-5#TRPBF SOT-23 I $1.90 $1.33
    LT3060ITS8#PBF SOT-23 I $1.90
    LT3060ITS8#TRMPBF SOT-23 I $1.90 $1.38
    LT3060ITS8#TRPBF SOT-23 I $1.90 $1.33
    LT3060MPTS8-1.2#PBF SOT-23 MP $6.20
    LT3060MPTS8-1.2#TRMPBF SOT-23 MP $6.20 $4.39
    LT3060MPTS8-1.2#TRPBF SOT-23 MP $6.20 $4.34
    LT3060MPTS8-1.5#PBF SOT-23 MP $6.20
    LT3060MPTS8-1.5#TRMPBF SOT-23 MP $6.20 $4.39
    LT3060MPTS8-1.5#TRPBF SOT-23 MP $6.20 $4.34
    LT3060MPTS8-1.8#PBF SOT-23 MP $6.20
    LT3060MPTS8-1.8#TRMPBF SOT-23 MP $6.20 $4.39
    LT3060MPTS8-1.8#TRPBF SOT-23 MP $6.20 $4.34
    LT3060MPTS8-15#PBF SOT-23 MP $6.20
    LT3060MPTS8-15#TRMPBF SO-8 MP $6.20 $4.39
    LT3060MPTS8-15#TRPBF SO-8 MP $6.20 $4.34
    LT3060MPTS8-2.5#PBF SOT-23 MP $6.20
    LT3060MPTS8-2.5#TRM SOT-23 MP $6.20 $4.39
    LT3060MPTS8-2.5#TRMPBF SOT-23 MP $6.20 $4.39
    LT3060MPTS8-2.5#TRPBF SOT-23 MP $6.20 $4.34
    LT3060MPTS8-3.3#PBF SOT-23 MP $6.20
    LT3060MPTS8-3.3#TRMPBF SOT-23 MP $6.20 $4.39
    LT3060MPTS8-3.3#TRPBF SOT-23 MP $6.20 $4.34
    LT3060MPTS8-5#PBF SOT-23 MP $6.20
    LT3060MPTS8-5#TRMPBF SOT-23 MP $6.20 $4.39
    LT3060MPTS8-5#TRPBF SOT-23 MP $6.20 $4.34
    LT3060MPTS8#PBF SOT-23 MP $6.20
    LT3060MPTS8#TRMPBF SOT-23 MP $6.20 $4.39
    LT3060MPTS8#TRPBF SOT-23 MP $6.20 $4.34
