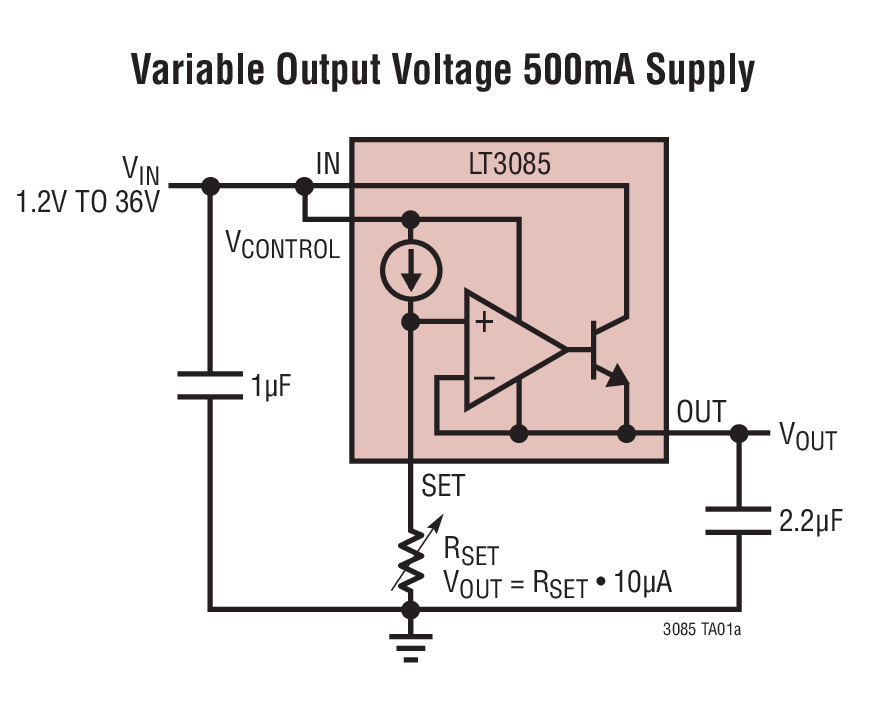

LT3085 - 典型应用图例：

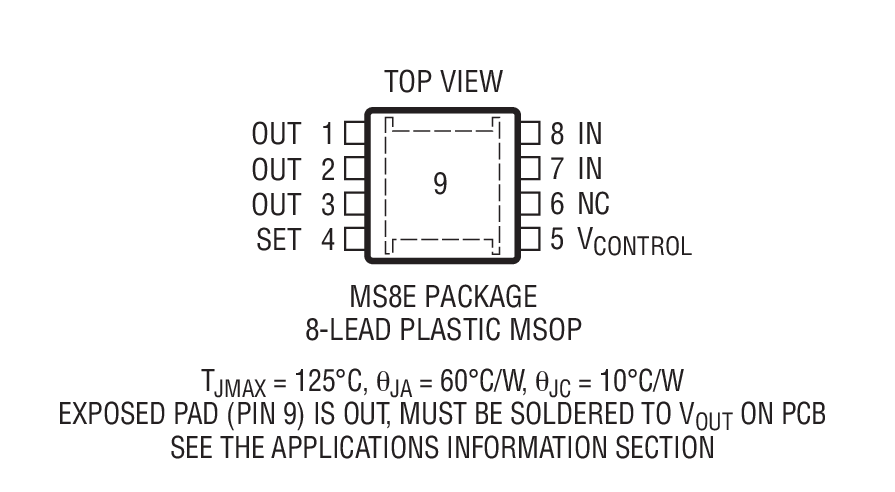

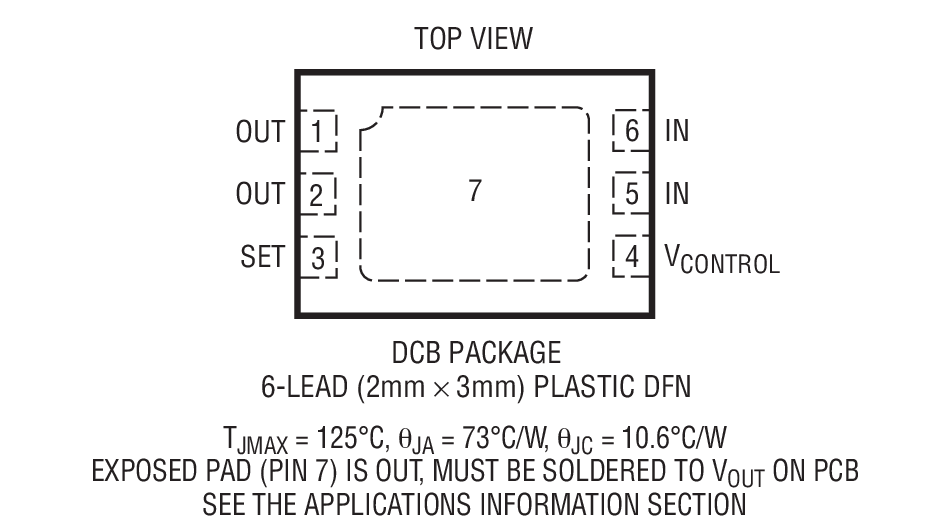

LT3085 - 封装图解：

LT3085 - LT3085是可调 500mA 单电阻器低压差稳压器

LT3085是Linear公司的一款正稳压器产品，LT3085是可调 500mA 单电阻器低压差稳压器，本站介绍了LT3085的封装应用图解、特点和优点、功能等，并给出了与LT3085相关的凌力尔特元器件型号供参考。

LT3085 - 可调 500mA 单电阻器低压差稳压器

LT3085 - 可调 500mA 单电阻器低压差稳压器 - Linear Technology（凌力尔特）

功能描述

LT3085 是一款 500mA 低压差线性稳压器，可通过并联来增加输出电流或在表面贴装型电路板上散播热量。这款新型稳压器专为用作一个精准电流源和电压跟随器而设计，可在许多要求高电流、至零的可调节能力和不设置散热器的应用中使用。另外，该器件还将传输晶体管的集电极引出，以在和第二个电源一起使用时实现低压差 (低至 275mV) 运作。

LT3085 的重要特点之一是能够提供一个宽输出电压范围。利用流过单个电阻器的一个基准电流，可把输出电压设置在 0V 至 36V 之间的任何电平。当在输出端上使用 2.2μF 电容时，LT3085 可实现稳定，而且该 IC 采用小的陶瓷电容器，而不像其他稳压器所常见的那样需要额外的 ESR。

内部保护电路包括电流限制和热限制。LT3085 稳压器采用 8 引脚 MSOP 封装和扁平 (高度仅 0.75mm) 6 引脚 2mm x 3mm DFN 封装 (这两种封装均具有一个裸露衬垫，用于改善热特性)。

特点

可把输出并联以提供较高的电流和散热量

输出电流：500mA

由单个电阻器来设置输出电压

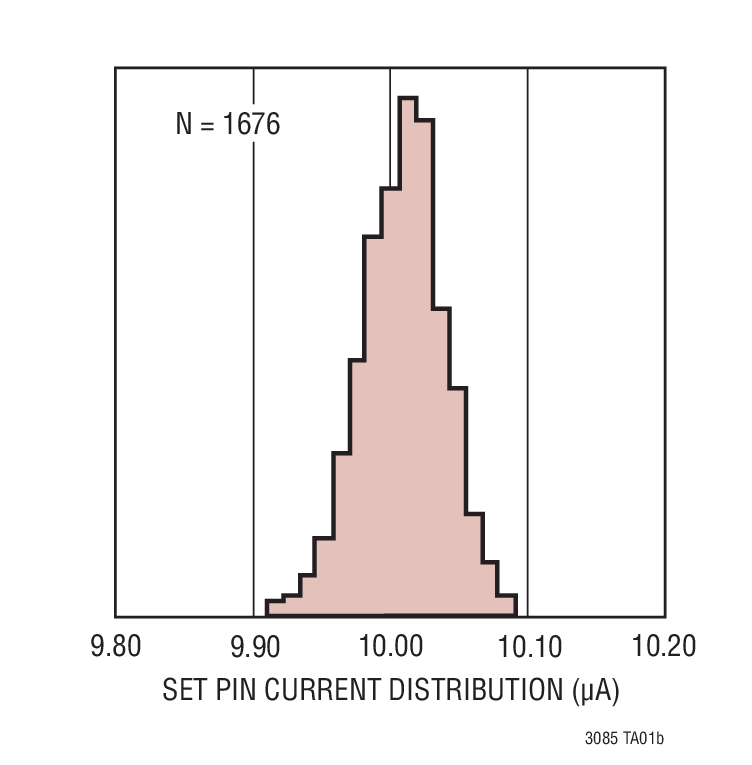

1% 的 SET 引脚电流初始准确度

输出可调至 0V

电流限值在整个温度范围内保持恒定

低输出噪声：40μVRMS (10Hz 至 100kHz)

宽输入电压范围：1.2V 至 36V

低压差电压：275mV

< 1mV 负载调整

< 0.001%/V 电压调整率

最小负载电流：0.5mA

采用 2.2μF 最小陶瓷输出电容器时可实现稳定

具折返电流限制和过热保护功能

采用 8 引脚 MSOP 和 6 引脚 2mm x 3mm DFN 封装

应用

高电流全表面安装型电源

高效率线性稳压器

用于开关电源的后置稳压器

低元件数目可变电压电源

低输出电压电源

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3085EDCB#PBF	2x3 DFN-6	E	$2.47
LT3085EDCB#TRMPBF	2x3 DFN-6	E	$2.47	$1.78
LT3085EDCB#TRPBF	2x3 DFN-6	E	$2.47	$1.73
LT3085EMS8E#PBF	MS-8	E	$2.62	$1.83
LT3085EMS8E#TRPBF	MS-8	E		$1.89
LT3085IDCB#PBF	2x3 DFN-6	I	$2.71
LT3085IDCB#TRMPBF	2x3 DFN-6	I	$2.71	$1.95
LT3085IDCB#TRPBF	2x3 DFN-6	I	$2.71	$1.90
LT3085IMS8E#PBF	MS-8	I	$2.86	$2.00
LT3085IMS8E#TRPBF	MS-8	I		$2.06
LT3085MPMS8E	MS-8	MP	$7.06	$4.94
LT3085MPMS8E#PBF	MS-8	MP	$7.06	$4.94
LT3085MPMS8E#TR	MS-8	MP		$5.00
LT3085MPMS8E#TRPBF	MS-8	MP		$5.00
