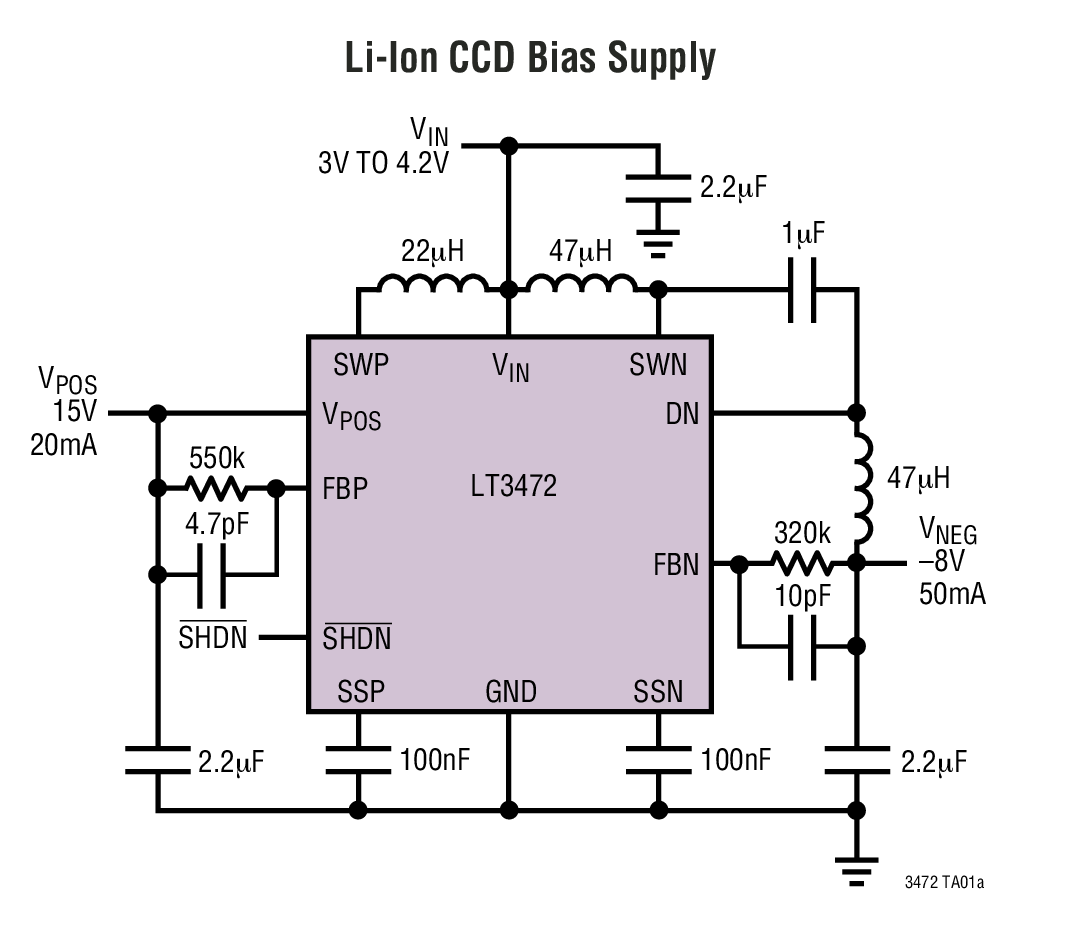

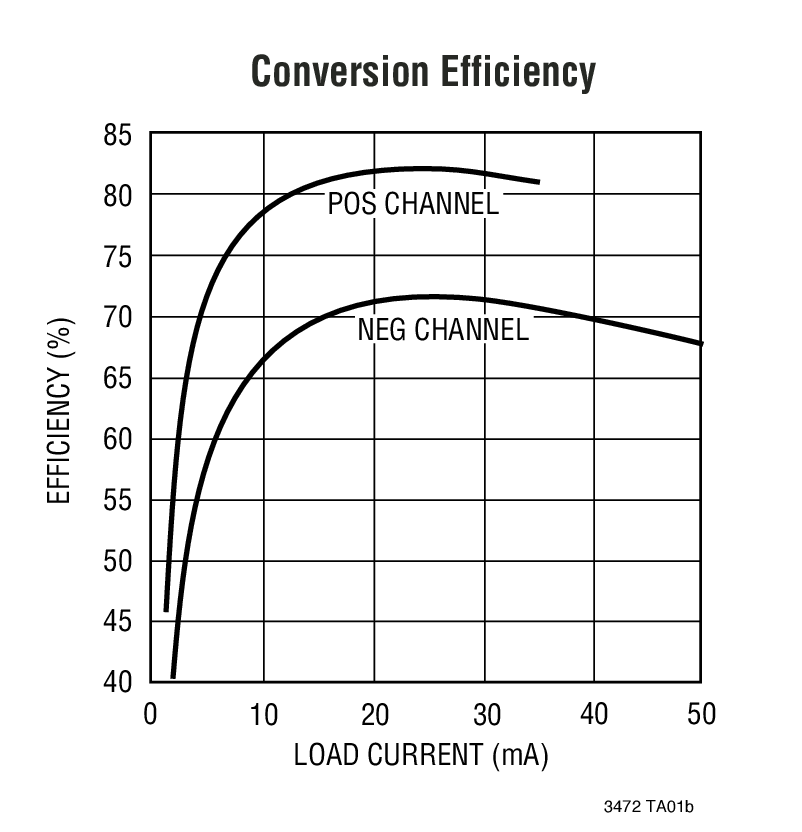

LT3472 - 典型应用图例：
LT3472 - 封装图解：
LINEAR凌力尔特芯片：
- LT1739CFE#TRPBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LTC2446IUHF#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC2205IUK-14#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC6244HDD#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2804CGN-1#TRPBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LT6700MPDCB-3#TRPBF - 集成电路（IC） > 线性 > 比较器
- LTC3528EDDB-2#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1109ACS8-12#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- DC1105A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC6084CMS8#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- DC1903A-A - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LTC2913IMS-1#PBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LT1763CDE-3.3#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC3208EUH#PBF - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
- LTC3632EMS8E#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1111CJ8 - 电源管理IC - 稳压器 - DC DC 开关稳压器
- LT6654BIS6-4.096#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LT1229CS8#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC3528BEDDB-2#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1229CS8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
LT3472 - LT3472是用于 CCD 偏置的升压和负输出 DC/DC 转换器
LT3472是LINEAR凌力尔特公司的一款负输出稳压器产品，LT3472是LT3472是用于 CCD 偏置的升压和负输出 DC/DC 转换器，本站介绍了LT3472的封装应用图解、特点和优点、功能等，并给出了与LT3472相关的LINEAR元器件型号供参考。
LT3472 - LT3472是用于 CCD 偏置的升压和负输出 DC/DC 转换器 - 负输出稳压器 - 电源管理 - 凌力尔特
LT3472 - 用于 CCD 偏置的升压和负输出 DC/DC 转换器
LT3472 - 用于 CCD 偏置的升压和负输出 DC/DC 转换器 - Linear Technology（凌力尔特）
功能描述
LT3472 双通道开关稳压器可生成用于对 CCD 成像器进行偏置的正输出和负输出。该器件可在采用单节锂离子电池的情况下产生 -8V/50mA 和 15V/20mA，从而能够为众多常见的 CCD 成像器提供偏置。开关频率为 1.1MHz 的 LT3472 采用纤巧、扁平的电容器和电感器，并产生了易于滤除的低噪声输出。肖特基二极管是内置的，而且每个信道的输出电压是采用一个电阻器来设定的，从而减少了外部组件的数目。整个解决方案的高度不足 1mm，占板面积仅为 50mm2。
在正通道达到其终值的 88% 之前，内部排序电路将使负信道失效，因而可确保两个输出之和始终为正值。每个输出都采用了独立的软起动电容器，这就使得能够对每个输出的斜坡上升进行独立控制。

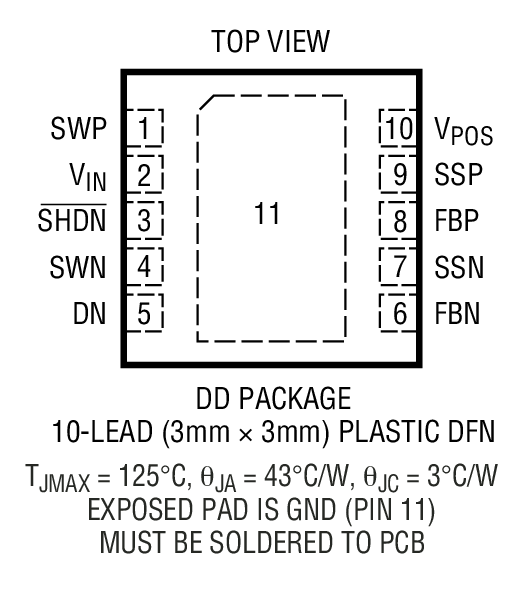

LT3472 采用扁平（高度为 0.75mm）10 引脚 3mm×3mm DFN 封装。
?
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3472EDD | 3x3 DFN-10 | E | $2.31 | $1.95 |
| LT3472EDD#PBF | 3x3 DFN-10 | E | $2.31 | $1.95 |
| LT3472EDD#TR | 3x3 DFN-10 | E | $2.15 | |
| LT3472EDD#TRPBF | 3x3 DFN-10 | E | $2.15 |
