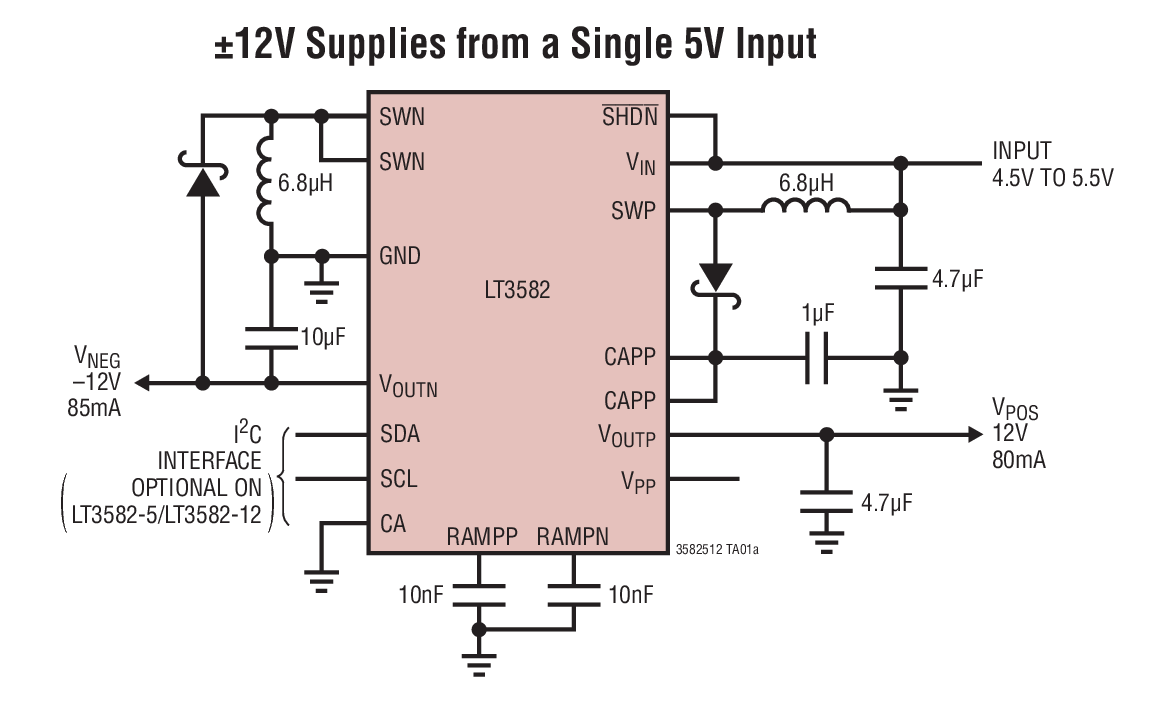

LT3582典型应用图例一

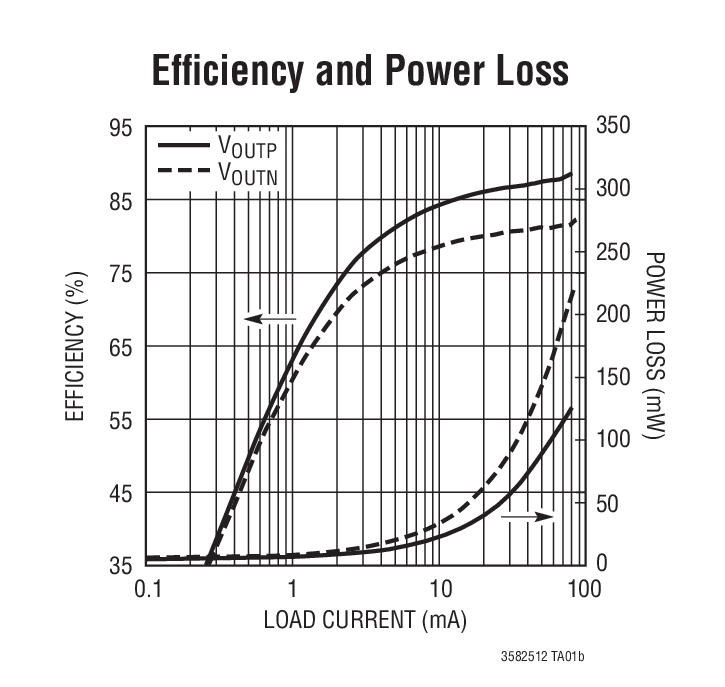

LT3582典型应用图例二
LT3582 - 封装图解：

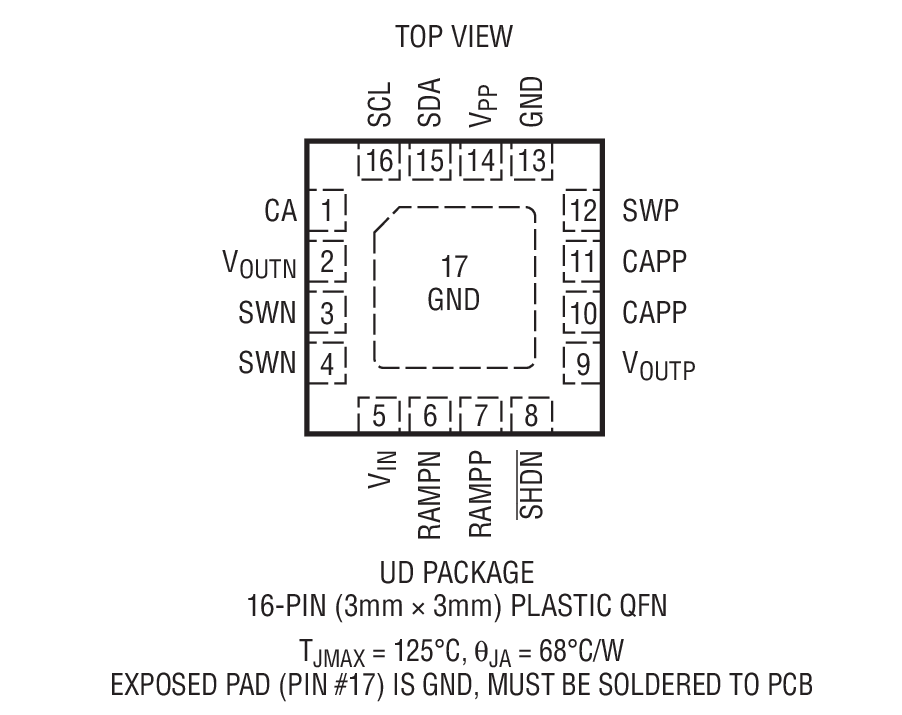

LT3582封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3582介绍

LT3582 - LT3582是具可选的 I2C 编程和 OTP 功能的升压和单电感器负输出 DC/DC 转换器

LT3582是LINEAR凌力尔特公司的一款微功率升压产品，LT3582是LT3582是具可选的 I2C 编程和 OTP 功能的升压和单电感器负输出 DC/DC 转换器，本站介绍了LT3582的封装应用图解、特点和优点、功能等，并给出了与LT3582相关的LINEAR元器件型号供参考。

LT3582 - LT3582是具可选的 I2C 编程和 OTP 功能的升压和单电感器负输出 DC/DC 转换器 - 微功率升压 - 电源管理 - 凌力尔特

LT3582 - 具可选的 I2C 编程和 OTP 功能的升压和单电感器负输出 DC/DC 转换器

LT3582/LT3582-5/LT3582-12 - 具可选的 I2C 编程和 OTP 功能的升压和单电感器负输出 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LT3582/LT3582-5/LT3582-12 是双通道 DC/DC 转换器，具有正输出和负输出以及集成反馈电阻器。凭借其内置的一次性编程 (OTP) 功能，LT3582 拥有可通过 I2C 接口配置的输出设定值，包括输出电压设定值、上电排序、断电放电和输出电压斜坡上升速率。LT3582 的设定值能够在最终产品中进行自适应变更，或者在制造过程中设定，并采用内置的非易失性 OTP 存储器使之永久不变。正输出电压可被设定在 3.2V 至 12.775V 之间 (25mV 步进)。负输出电压可被设定在 -1.2V 至 -13.95V 之间 (-50mV 步进)。LT3582-5 和 LT3582-12 在出厂时分别针对 ±5V 和 ±12V 输出进行了预配置，因此，不需要采用 I2C 接口。

LT3582 系列包括两个单片式转换器：一个升压型转换器和一个负输出转换器。升压型转换器具有一个集成电源开关和输出断接开关。负输出转换器采用一种单电感器拓扑结构，并具有一个集成电源开关。升压型转换器和负输出转换器均采用了一种新颖的控制方案，从而产生了低输出电压纹波，并在一个很宽的负载电流范围内提供了高转换效率。LT3582 系列采用 16 引脚 3mm x 3mm QFN 封装。

特点
  • 输出电压： 3.2V 至 12.775V 和 -1.2V 至 -13.95V (LT3582) 5V 和 -5V (LT3582-5) 12V 和 -12V (LT3582-12)
  • 通过 I2C 实现的数字式可再编程 (LT3582)，用于： 输出电压 电源排序 输出电压斜坡上升速率
  • 可利用非易失性 OTP 来设定上电缺省值 (LT3582)
  • I2C 兼容型接口 (标准模式)
  • 所有电源开关均被集成 350mA 电流限值 (升压) 600mA 电流限值 (负输出)
  • 所有反馈电阻器均被集成
  • 输入电压范围：2.55V 至 5.5V
  • 低静态电流 325μA (在运行模式) 0.01μA (在停机模式)
  • 具集成输出断接功能
  • 纤巧型 16 引脚 3mm x 3mm QFN 封装
    • 应用
  • AMOLED 电源
  • CCD 电源
  • 通用型 DC/DC 转换
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3582EUD-12#PBF 3x3 QFN-16 E $3.22 $2.25
    LT3582EUD-12#TRPBF 3x3 QFN-16 E $2.31
    LT3582EUD-5#PBF 3x3 QFN-16 E $3.22 $2.25
    LT3582EUD-5#TRPBF 3x3 QFN-16 E $2.31
    LT3582EUD#PBF 3x3 QFN-16 E $3.22 $2.25
    LT3582EUD#TRPBF 3x3 QFN-16 E $2.31
