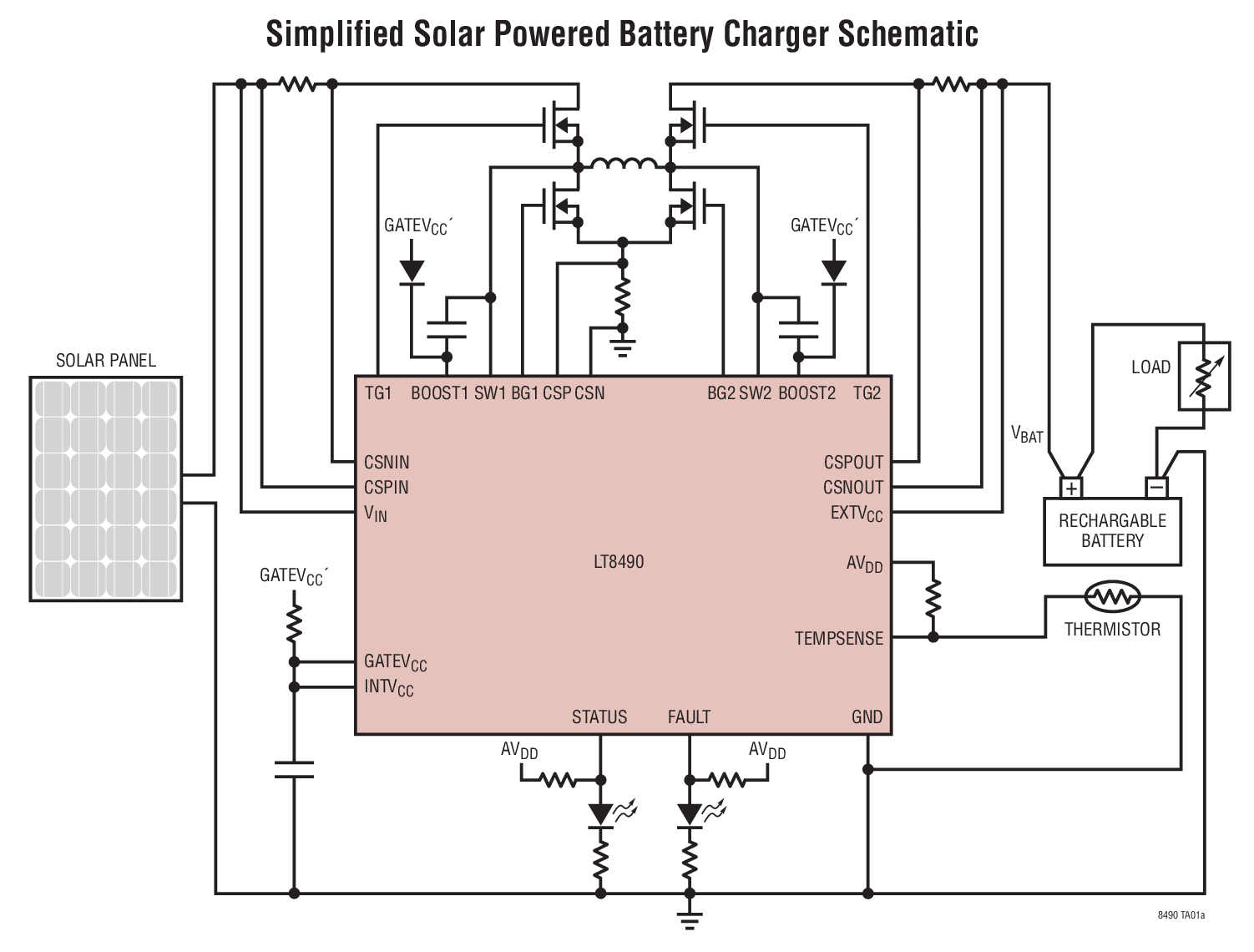

LT8490 - 典型应用图例：

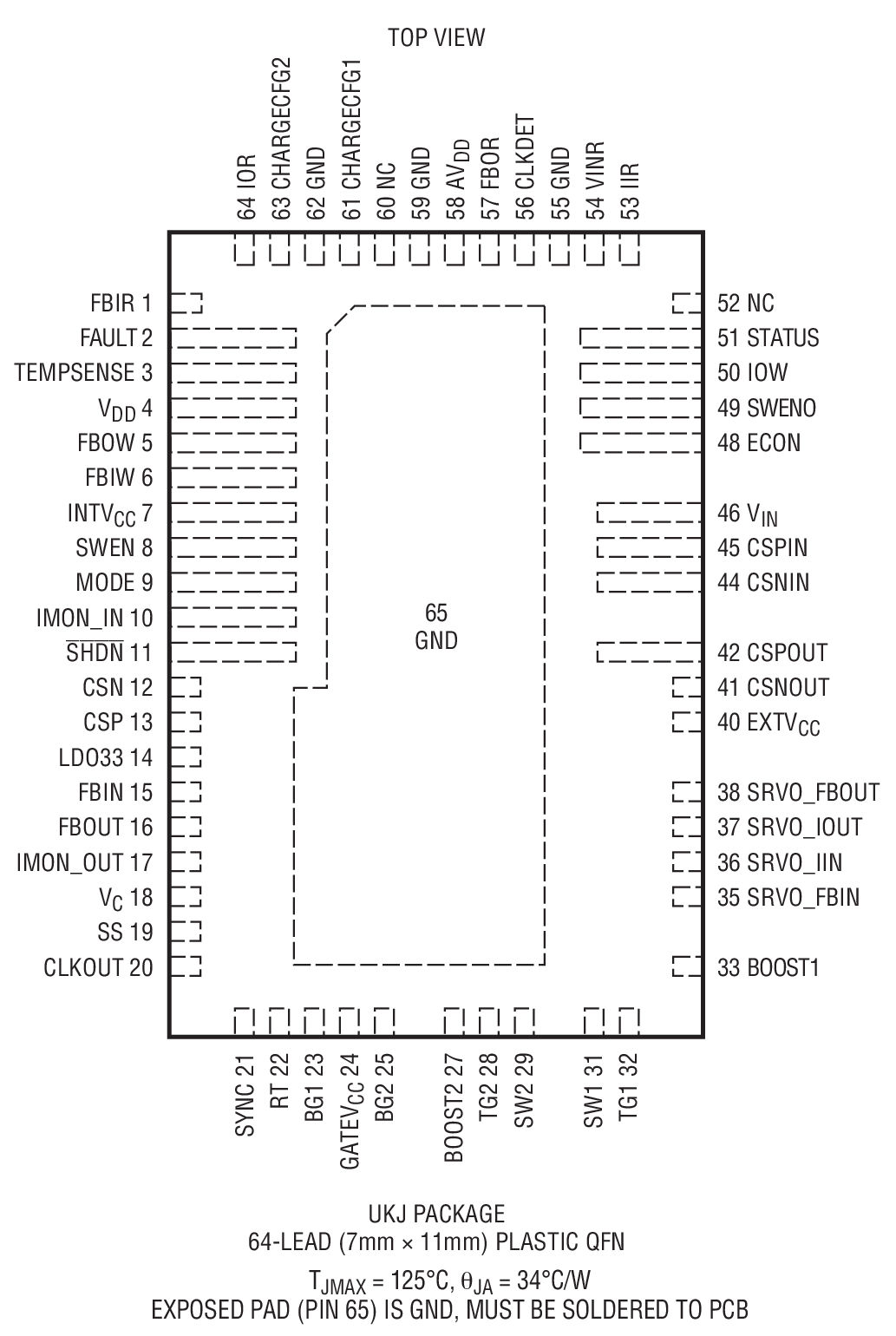

LT8490 - 封装图解：

LT8490 - LT8490是具最大功率点跟踪 (MPPT) 功能的高电压、大电流降压-升压型电池充电控制器

LT8490是Linear公司的一款开关充电器产品，LT8490是具最大功率点跟踪 (MPPT) 功能的高电压、大电流降压-升压型电池充电控制器，本站介绍了LT8490的封装应用图解、特点和优点、功能等，并给出了与LT8490相关的凌力尔特元器件型号供参考。

LT8490 - 具最大功率点跟踪 (MPPT) 功能的高电压、大电流降压-升压型电池充电控制器

LT8490 - 具最大功率点跟踪 (MPPT) 功能的高电压、大电流降压-升压型电池充电控制器 - Linear Technology（凌力尔特）

功能描述

LT8490 是一款降压-升压型开关稳压器电池充电器，其执行一种用于大多数电池类型的恒定电流恒定电压 (CCCV) 充电模式，包括密封型铅酸 (SLA) 电池、富液电池、凝胶电池和锂离子电池。该器件可采用高于、低于或等于输出电压的输入电压运作，并能由太阳能电池板或 DC 电源供电。片内逻辑电路提供了面向太阳能供电型应用的自动最大功率点跟踪 (MPPT) 功能。LT8490 可通过检测一个热耦合至电池的外部热敏电阻来完成自动温度补偿。包含充电器信息的 STATUS 和 FAULT 引脚可用于驱动 LED 指示灯。该器件采用扁平 (0.75mm) 7mm x 11mm 64 引线 QFN 封装。

特点

VIN 范围：6V 至 80V

VBAT 范围：1.3V 至 80V

单电感器架构允许 VIN 高于、低于或等于 VBAT

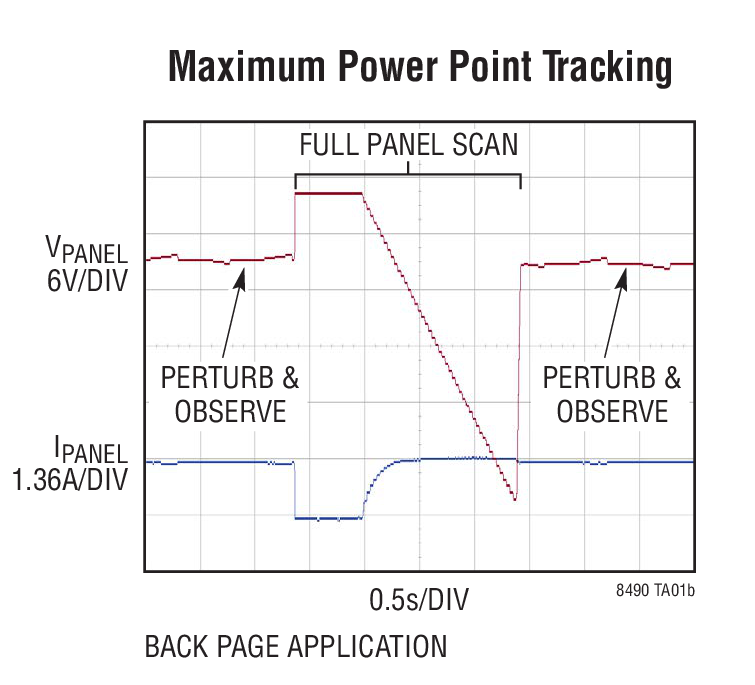

用于太阳能供电型充电的自动 MPPT

自动温度补偿

无需进行软件或固件开发

可采用太阳能电池板或 DC 电源供电运作

输入和输出电流监视器引脚

4 个集成型反馈环路

可同步的固定频率：100kHz 至 400kHz

64 引脚 (7mm x 11mm x 0.75mm) QFN 封装
