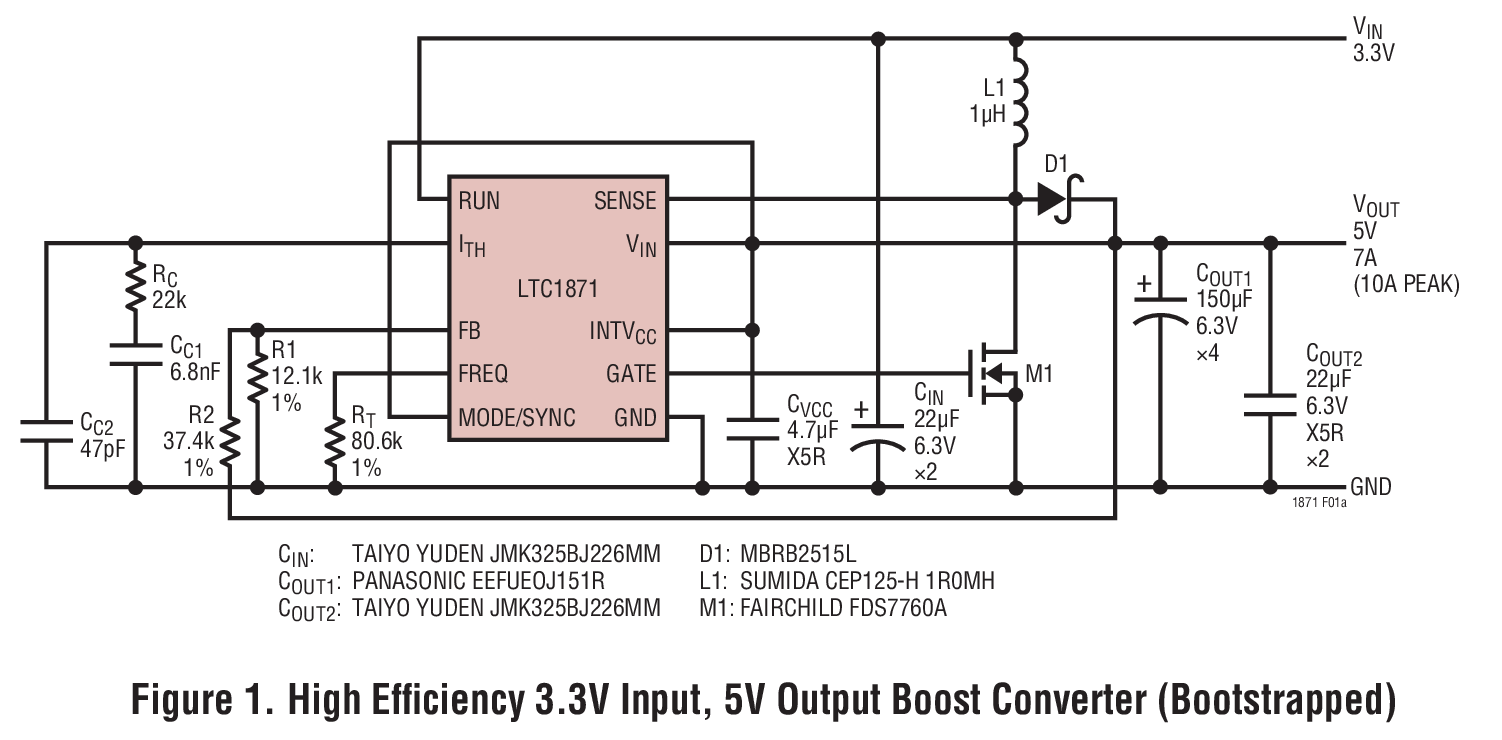

LTC1871典型应用图例一

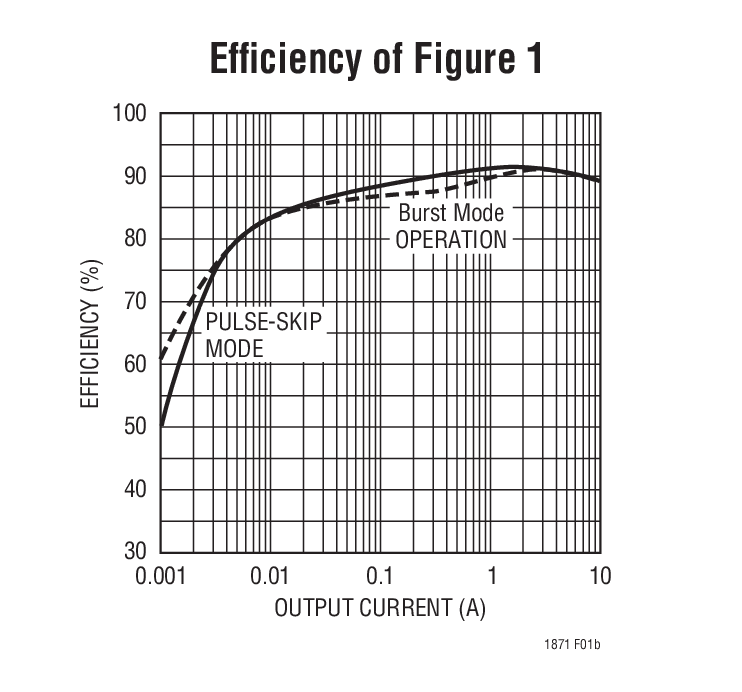

LTC1871典型应用图例二
LTC1871 - 封装图解：

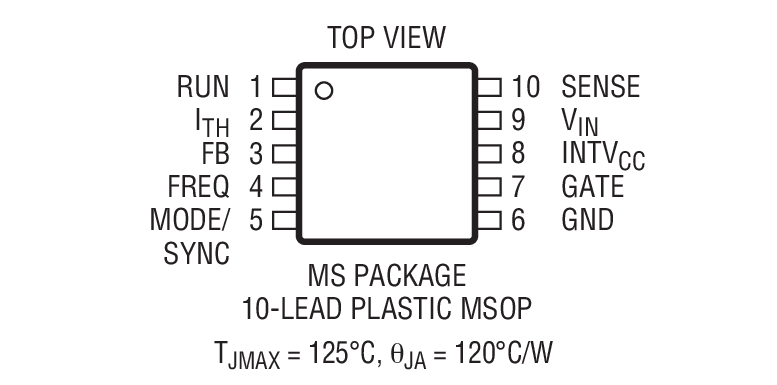

LTC1871封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1871介绍

LTC1871 - LTC1871是宽输入范围、No RSENSE? 电流模式升压、反激和 SEPIC 控制器

LTC1871是LINEAR凌力尔特公司的一款负输出稳压器产品，LTC1871是LTC1871是宽输入范围、No RSENSE? 电流模式升压、反激和 SEPIC 控制器，本站介绍了LTC1871的封装应用图解、特点和优点、功能等，并给出了与LTC1871相关的LINEAR元器件型号供参考。

LTC1871 - LTC1871是宽输入范围、No RSENSE? 电流模式升压、反激和 SEPIC 控制器 - 负输出稳压器 - 航天和严酷环境 - 凌力尔特

LTC1871 - 宽输入范围、No RSENSE? 电流模式升压、反激和 SEPIC 控制器

LTC1871 - 宽输入范围、No RSENSE? 电流模式升压、反激和 SEPIC 控制器 - Linear Technology（凌力尔特）

功能描述

LTC1871 是一种用于驱动 N 沟道功率 MOSFET 并只需极少外部组件的宽输入、电流模式、升压、反激和 SEPIC 控制器。由于它是对中、小功率应用，因此 LTC1871 可通过利用功率 MOSFET 的导通电阻而省去电流检测电阻的需要，由此最大限度地提高了效率。

该 IC 的工作频率可通过一个外部电阻在 50kHz 至1MHz的范围内进行设置，并能够借助 MODE/SYNC 引脚实现与外部时钟的同步。轻负载时的突发方式操作、 2.5V 的最小低工作电源以及 10μA 的低停机静态电流使得 LTC1871 成为电池式工作系统的理想选择。

对于要求进行恒定频率操作的应用，可采用 MODE/SYNC 引脚使突发方式操作失效。通过把 SENSE 引脚与位于功率 MOSFET 源极的一个电阻相连，LTC1871 即可适合较高输出电压的升压、SEPIC 和反激式应用。

LTC1871 采用 10 引脚 MSOP 封装。

特点
  • 高效率，无需检测电阻 (No RSENSE)
  • 宽输入电压范围：2.5V 至 36V
  • 电流模式控制提供了优越的瞬态响应
  • 高最大占空比 (典型值为 92%)
  • 具有 100mV 迟滞的 ±2% RUN 引脚门限
  • ±1% 内部电压基准
  • 微功率停机模式：IQ = 10µA
  • 利用一个外部电阻实现可设置工作频率 (50kHz 至 1MHz)
  • 可与一个外部时钟同步至 1.3 x fOSC
  • 用户控制的脉冲跳跃或突发方式 (Burst Mode) 操作
  • 内部 5.2V 低压降稳压器
  • 输出过压保护
  • 可利用一个检测电阻进行操作以适合高输出电压应用
  • 采用了小型 10 引脚 MSOP 封装
    • 应用
  • 电信电源
  • 便携式电子设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1871EMS MS-10 E $3.14 $2.65
    LTC1871EMS#PBF MS-10 E $3.14 $2.65
    LTC1871EMS#TR MS-10 E $2.71
    LTC1871EMS#TRPBF MS-10 E $2.71
    LTC1871HMS MS-10 H $4.83 $3.38
    LTC1871HMS#PBF MS-10 H $4.83 $3.38
    LTC1871HMS#TRPBF MS-10 H $3.44
    LTC1871IMS MS-10 I $4.38 $3.05
    LTC1871IMS#PBF MS-10 I $4.38 $3.05
    LTC1871IMS#TR MS-10 I $3.11
    LTC1871IMS#TRPBF MS-10 I $3.11
