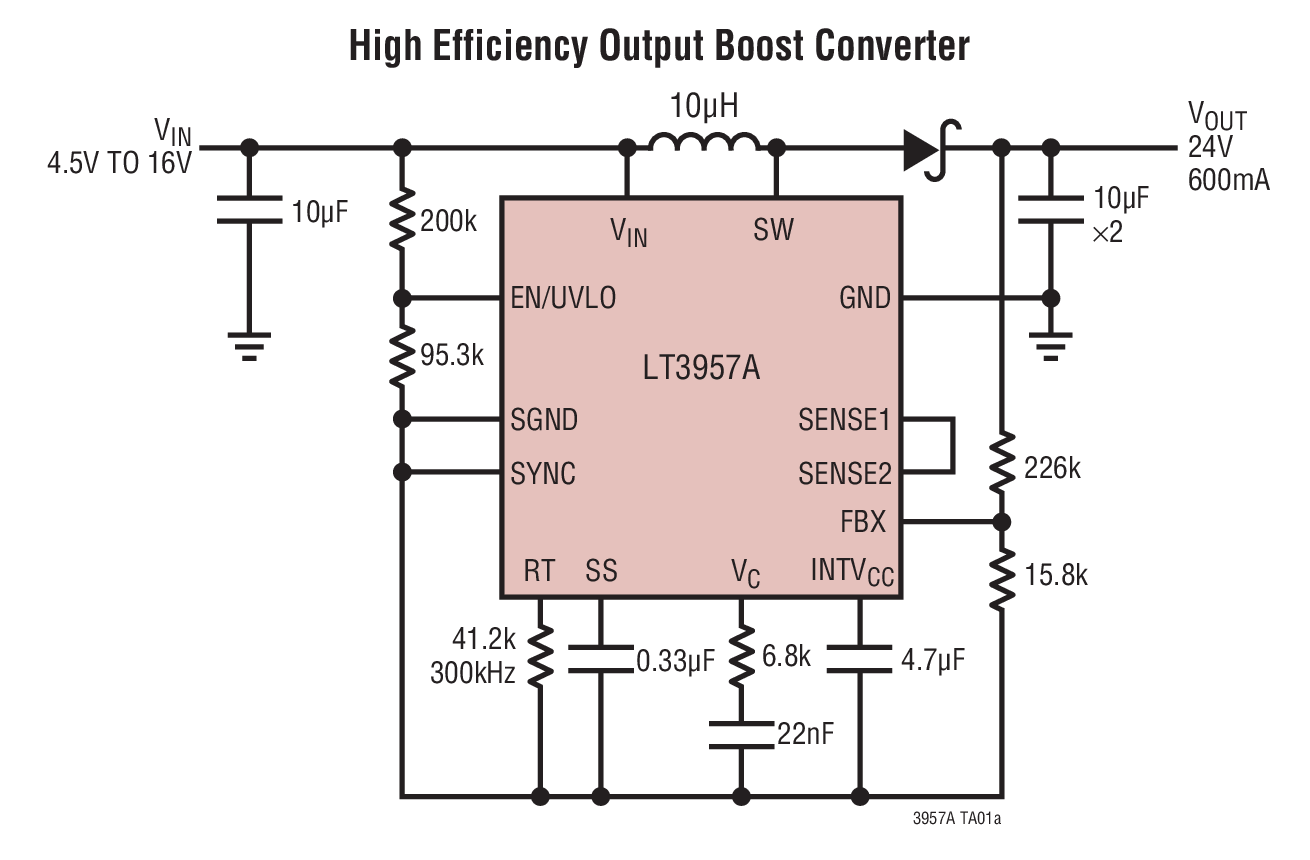

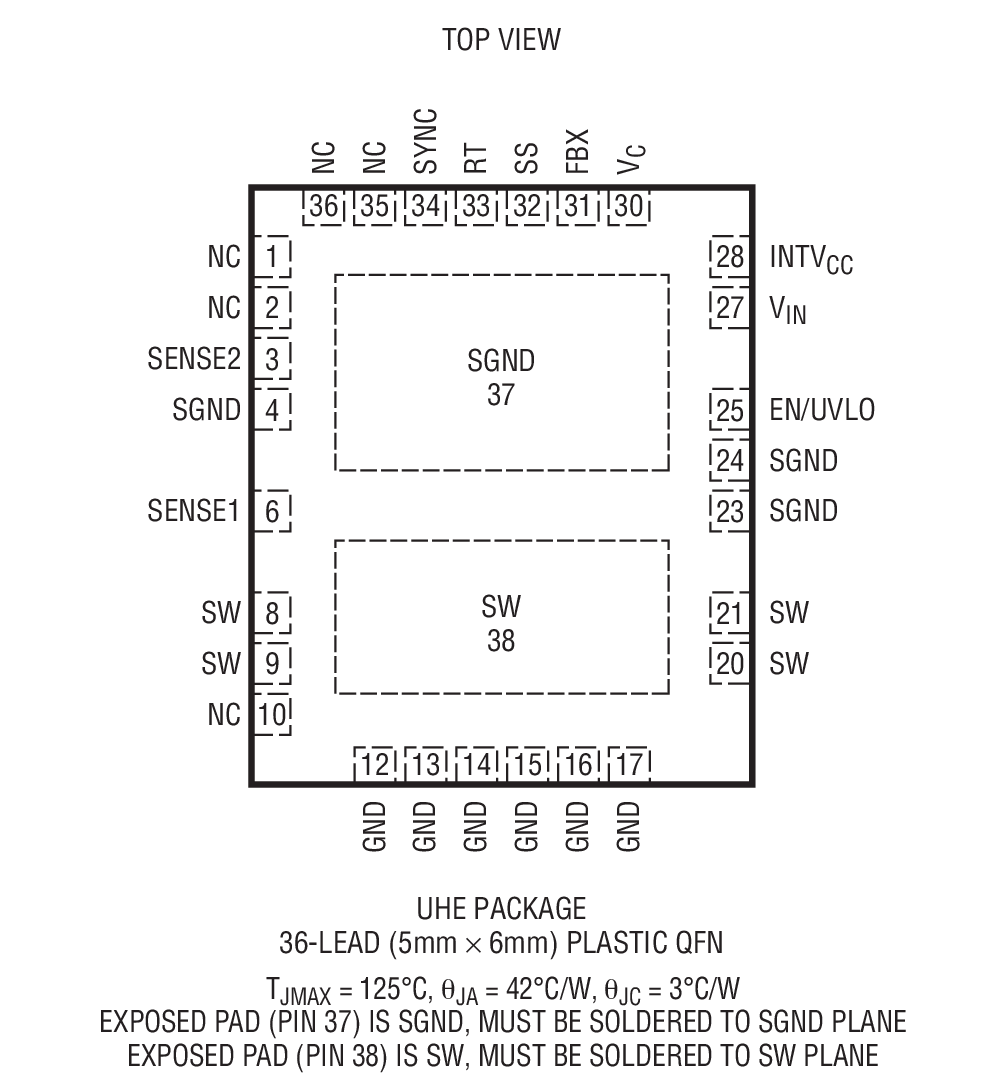

LT3957A是LINEAR凌力尔特公司的一款反激式、正激式和隔离式控制器产品，LT3957A是LT3957A是具 5A、40V 开关的升压、反激式、SEPIC 和负输出转换器，本站介绍了LT3957A的封装应用图解、特点和优点、功能等，并给出了与LT3957A相关的LINEAR元器件型号供参考。

LT3957A - LT3957A是具 5A、40V 开关的升压、反激式、SEPIC 和负输出转换器 - 反激式、正激式和隔离式控制器 - 电源管理 - 凌力尔特

LT3957A - 具 5A、40V 开关的升压、反激式、SEPIC 和负输出转换器

LT3957A - 具 5A、40V 开关的升压、反激式、SEPIC 和负输出转换器 - Linear Technology（凌力尔特）

功能描述

LT3957A 是一款宽输入电压范围、电流模式、DC/DC 转换器，该器件能够产生正或负输出电压。它可以被配置为一个升压、反激式、SEPIC 或负输出转换器。它具有一个内部低端 N 沟道功率 MOSFET，此 MOSFET 的额定规格针对 40V/5A 而拟订，并从一个内部已调 5.2V 电源来驱动。其固定频率、电流模式架构在一个很宽的电源电压和输出电压范围内实现了稳定的操作。

LT3957A 的工作频率可利用一个外部电阻器来设定 (可设置范围为 100kHz 至 1MHz)，并能够采用 SYNC 引脚来使其同步至一个外部时钟。由于具有一个很低的 3V 最小工作电源电压和一个 <1μA 的低停机静态电流，因而使 LT3957A 成为电池供电式系统的理想选择。

LT3957A 具有软起动和频率折返功能，用于在启动期间限制电感器电流。与 LT3957 相比，LT3957A 的负载瞬态响应性能有所改善。

特点

宽输入电压范围：3V 至 40V

可利用单个反馈引脚来设置正或负输出电压

内部 5A/40V 电源开关

电流模式控制提供超卓的瞬态响应

可利用一个外部电阻器来设置工作频率 (100kHz 至 1MHz)

可同步至一个外部时钟

低停机电流：<1μA

内部 5.2V 低压差稳压器

具迟滞的可编程输入欠压闭锁
