LT4321 - PoE 理想二极管桥控制器

LT4321 - PoE 理想二极管桥控制器 - Linear Technology（凌力尔特）

功能描述

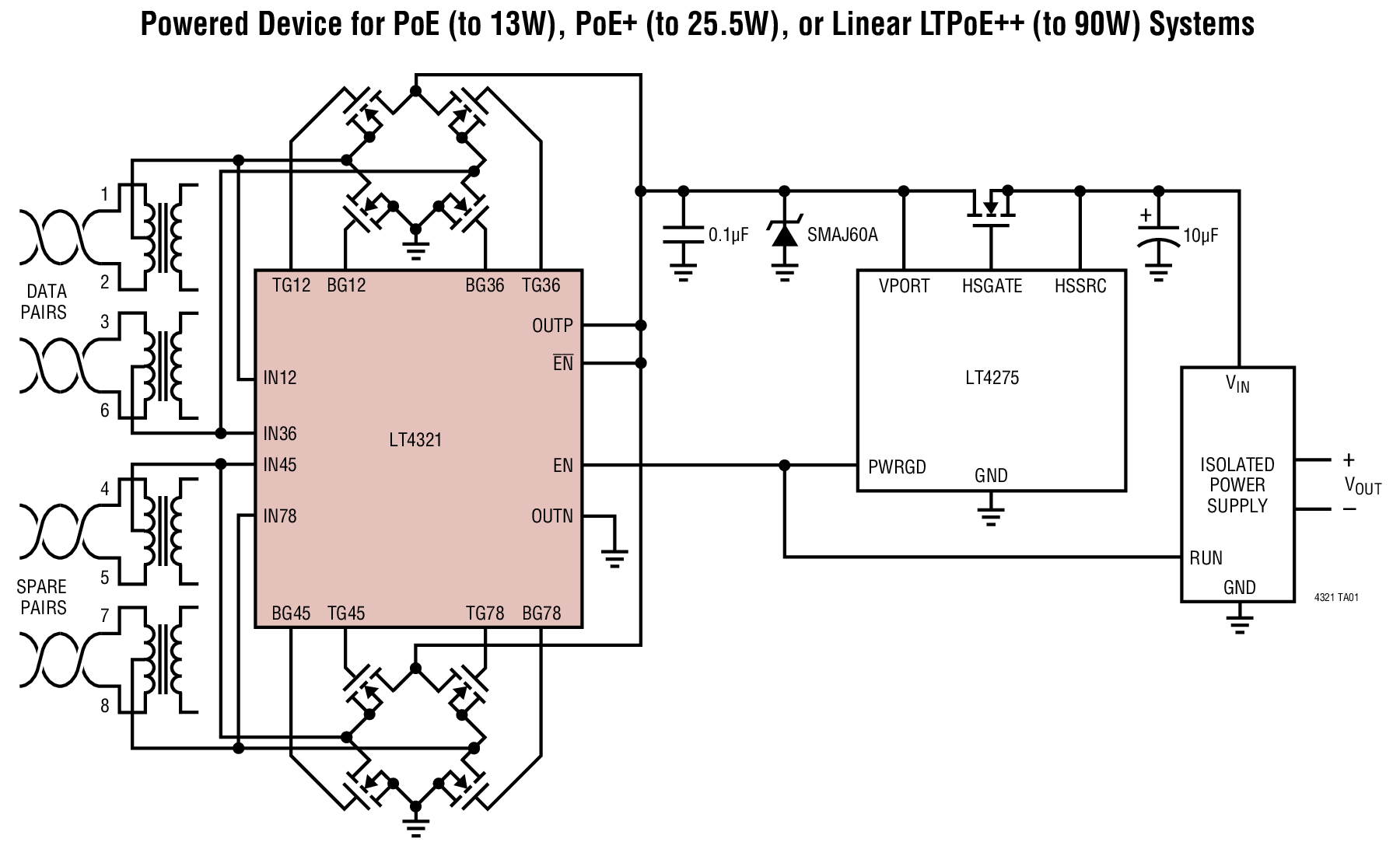

LT4321 是一款双路理想二极管桥控制器，其可使一部以太网供电 (PoE) 受电设备 (PD) 从 RJ-45 数据线对和/或空闲线对接收任一电压极性的电源。LT4321 和 8 个 N 沟道 MOSFET 可替代一个无源 PoE 整流器桥中的 8 个二极管。LT4321 简化了热设计并可增加输送功率。

一个内部充电泵可实现一个全 NMOS 桥，从而免除了体积更大且更加昂贵的 PMOS 开关。LT4321 适合于两对线和四对线应用。高阻抗输入检测引脚可防止在未用线对上出现反向电流。如果电源发生故障或短路，则快速关断以最大限度地抑制反向电流瞬变。与分立式理想二极管桥解决方案不同，LT4321 将在整个瞬变过程中正常运作，而无需使能未通电线对上的 MOSFET。

特点

减少热量，消除热设计问题

最大限度地提高电源效率

低于 800μA 的静态工作电流

可完全兼容 IEEE 802.3 检测和分级标准

当与一个受电设备 (PD) 控制器配对使用时符合 IEEE 802.3 标准

适合两对线和四对线 PoE 应用

可兼容 PoE、PoE+ 和 LTPoE++™

100V 绝对最大电压

H 级版本可运作至高达 125ºC

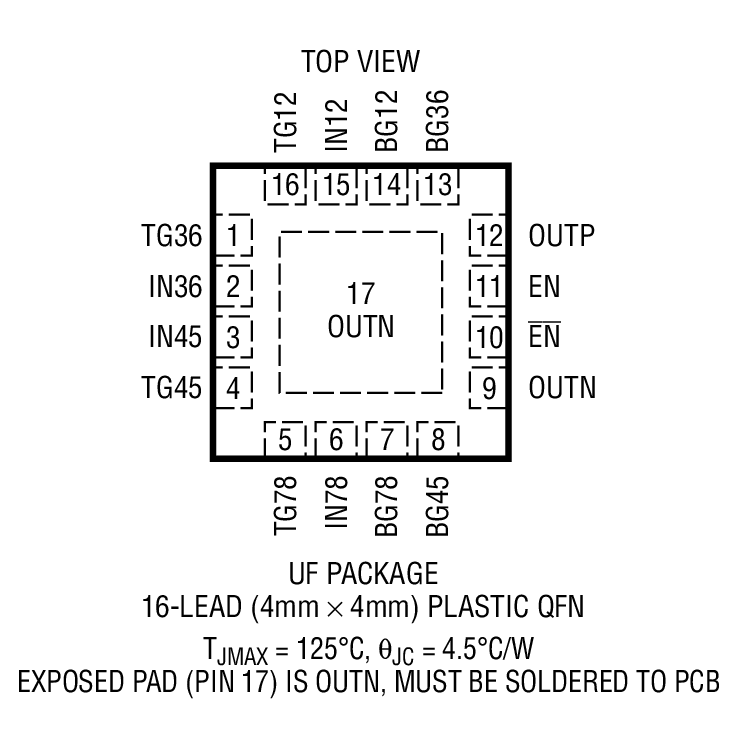

16 引脚 4mm x 4mm QFN 封装
