LT5514 - 具有数字控制式增益的超低失真 IF 放大器/ADC 驱动器

LT5514 - 具有数字控制式增益的超低失真 IF 放大器/ADC 驱动器 - Linear Technology（凌力尔特）

LT5514 是一款带宽范围横跨低频 (LF) 至 850MHz 的可编程增益放大器 (PGA)。它由一个带后置高线性度放大器的数字控制式可变衰减器组成。该高线性度放大器由两个相同的跨导放大器配置而成，这两个放大器通过硬布线与各自的专用使能引脚相并联。当两个放大器均被使能时 (标准模式)，LT5514 可提供 +47dBm 的 OIP3 (在 100MHz 条件下)。当只使能一个放大器时 (低功率模式)，可以降低功耗。4 个并行数字输入实现了 22.5dB 的增益控制范围 (步进分辨率为 1.5dB)。一个片上电源稳压器/滤波有助于将放大器信号通路与外部噪声源隔离开来。

LT5514 的开环架构能够在所有的应用负载条件下提供稳定的工作性能，包括驱动容性负载时的无峰化 AC 响应以及出众的反向隔离性能。

LT5514 可进行宽带操作，此时，输出差分 RC 时间常数将设定带宽，它也可用作一个具有合适输出滤波器的窄带驱动器。

?

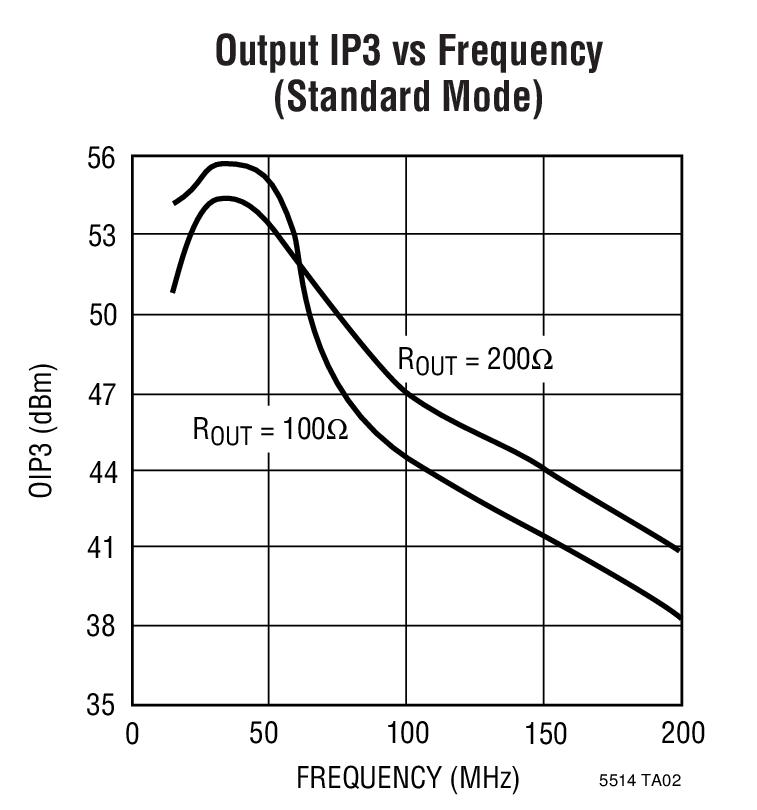

输出 IP3/100MHz：47dBm

最大输出功率：21dBm

带宽：LF 至 850MHz

传播延迟：0.8ns

最大增益：33dB

噪声系数：7.3dB (最大增益)

增益控制范围：22.5dB

增益控制步进：1.5dB

增益控制稳定时间：500ns

输出噪声层：-134dBm/Hz (最大增益)

反向隔离：-80dB

单电源：4.75V 至 5.25V

低功率模式

停机模式

使能/失效时间：1μs

差分 I/O 接口

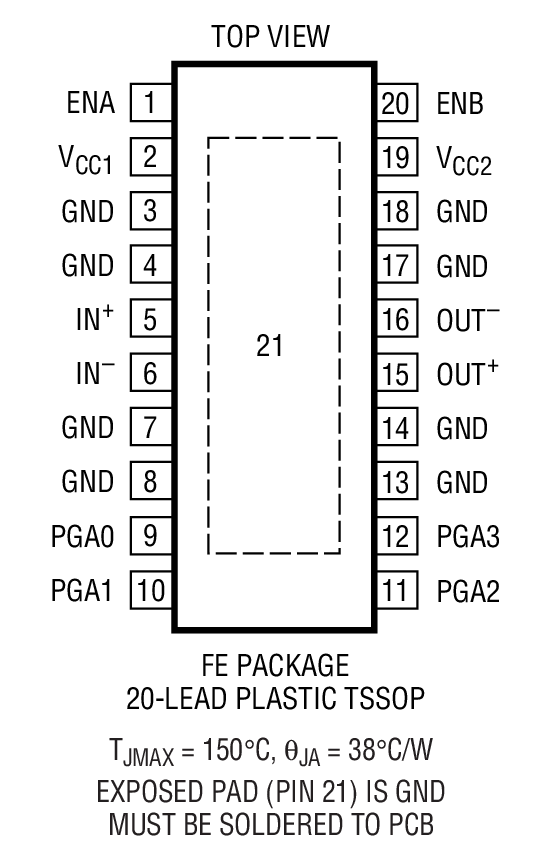

20 引脚 TSSOP 封装

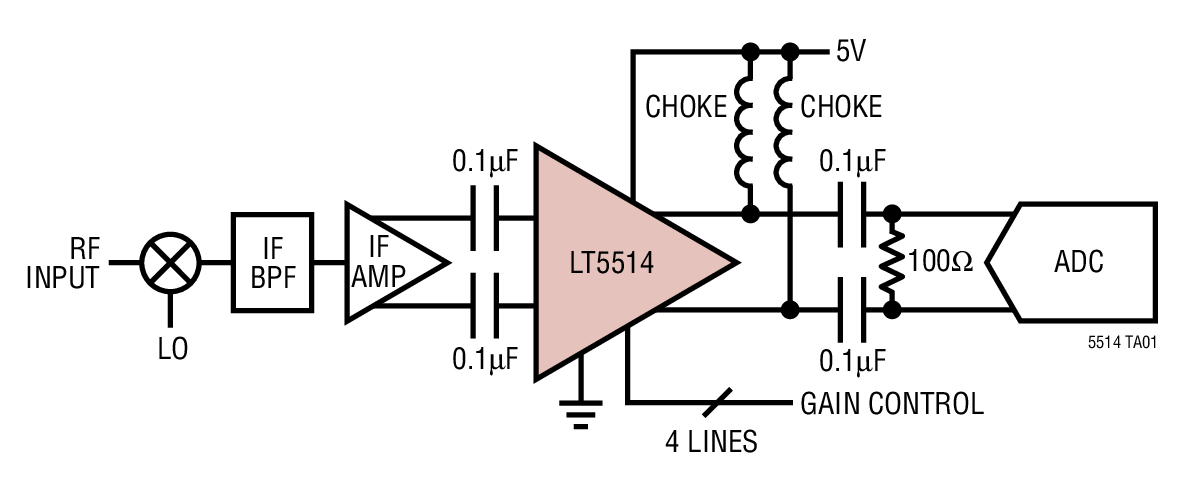

高线性度 ADC 驱动器

IF 采样接收机

VGA IF 功率放大器

50Ω 驱动器

仪表放大器

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT5514EFE	TSSOP-20	E	$7.41	$5.20
LT5514EFE#PBF	TSSOP-20	E	$7.41	$5.20
LT5514EFE#TR	TSSOP-20	E		$5.30
LT5514EFE#TRPBF	TSSOP-20	E		$5.30
