LTC6417 - 具快速箝位的 1.6GHz 低噪声、高线性度、差分缓冲器 / 16 位 ADC 驱动器

LTC6417 - 具快速箝位的 1.6GHz 低噪声、高线性度、差分缓冲器 / 16 位 ADC 驱动器 - Linear Technology（凌力尔特）

功能描述

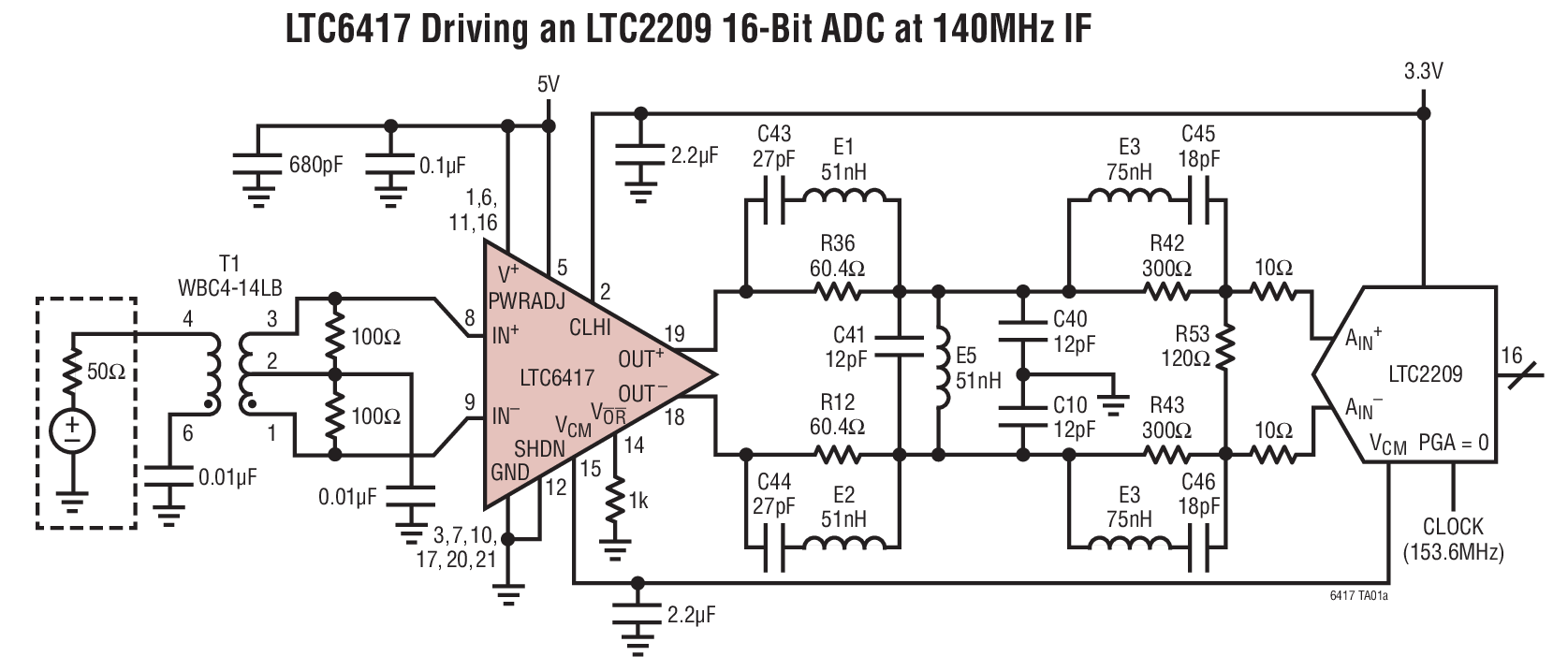

LTC6417 是一款差分单位增益缓冲器，能够以极低的噪声和卓越的线性度来驱动一个 50Ω 负载。该器件非常适合于采用频率范围为 DC 至高于 600MHz 的输入信号来驱动高速 14 位和 16 位流水线 ADC。差分输入阻抗为 18.5kΩ，因而允许在输入端上使用 1:4 和 1:8 变压器，以在 50Ω 系统中实现额外的系统增益。

由于未采用外部偏置或增益设定组件，并运用了直通式引出脚配置，因此 LTC6417 非常容易使用。该器件可进行 DC 耦合，并具有一个 -60mV 的共模输出偏移电压。对于 AC 耦合应用，在内部对 LTC6417 的输入引脚施加偏压，以提供一个由 VCM 引脚上的电压所设定的输出共模电压。

电源电流通常为 123mA，而且 LTC6417 可在 4.75V 至 5.25V 的电源电压范围内运作。功耗可通过 PWRADJ 引脚降低至 74mA。另外，LTC6417 还具有一种硬件停机功能，该功能可将电流消耗减小至 24mA。

LTC6417 具有快速、可调的输出电压箝位功能电路，可帮助保护位于其后的电路。CLHI 引脚负责设定最大摆幅，而一个对称的最小摆幅则在内部设置。当箝位电路限制输出电压时，LTC6417 的 VOR 引脚将发出“超范围”的指示信号。

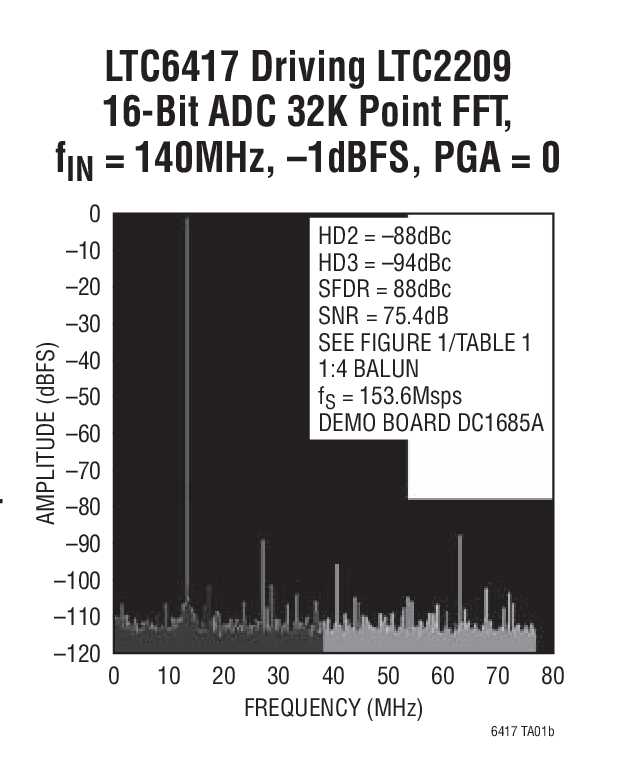

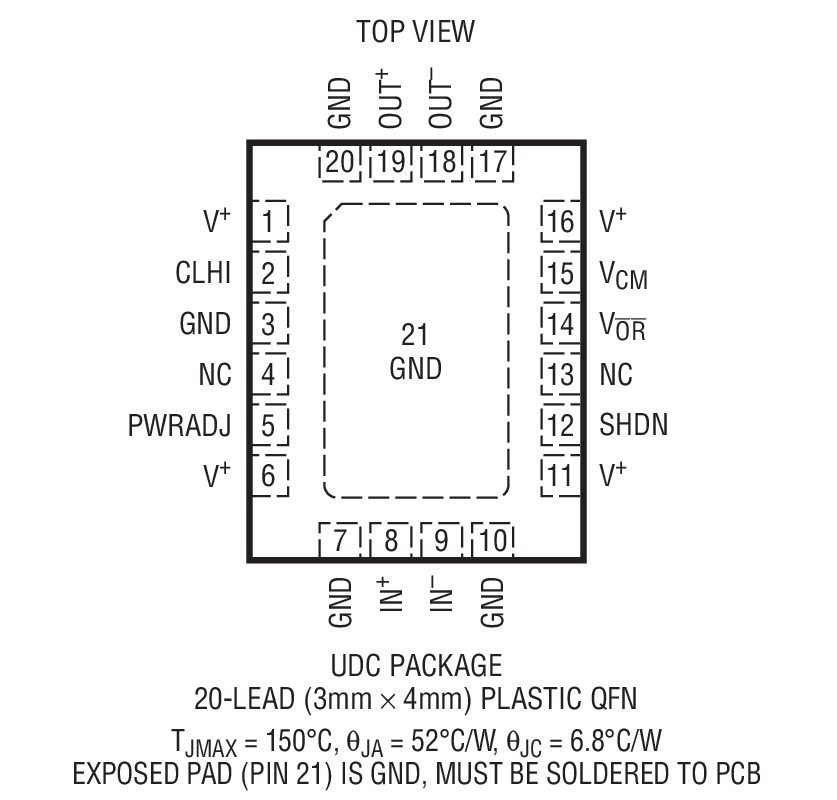

LTC6417 采用 20 引脚 3mm x 4mm QFN 封装。该器件对引出脚配置进行了优化，以便直接布设在靠近凌力尔特的高速 14 位和 16 位 ADC 的地方。

特点

1.6GHz -3dB 小信号带宽

低失真 (驱动 50Ω 负载，2.4VP-P 输出) -100dBc/-69dBc HD2/HD3 (在 140MHz) -80dBc IM3 和 46dBm OIP3 (在 140MHz) -100dBc/-66dBc HD2/HD3 (在 380MHz) -68dBc IM3 和 39dBm OIP3 (在 380MHz)

1.5nV/√Hz 输出噪声

4.3pA/√Hz 输入电流噪声

可编程高速、快速恢复输出箝位

在一个 50Ω 差分负载上的最大输出摆幅为 4.28VP-P

DC 耦合的信号通路

采用 4.75V 至 5.25V 单工作电源

功率：采用 5V 电源时为 615mW，可减低至 370mW，停机模式为 120mW

3mm x 4mm 20 引脚 QFN 封装

应用

差分 ADC 驱动器

CCD 缓冲器

电缆驱动器
