LT6100是精准、增益可选高压侧电流检测放大器

Linear（凌力尔特）| Linear产品型号搜索

LT6100技术文档下载：

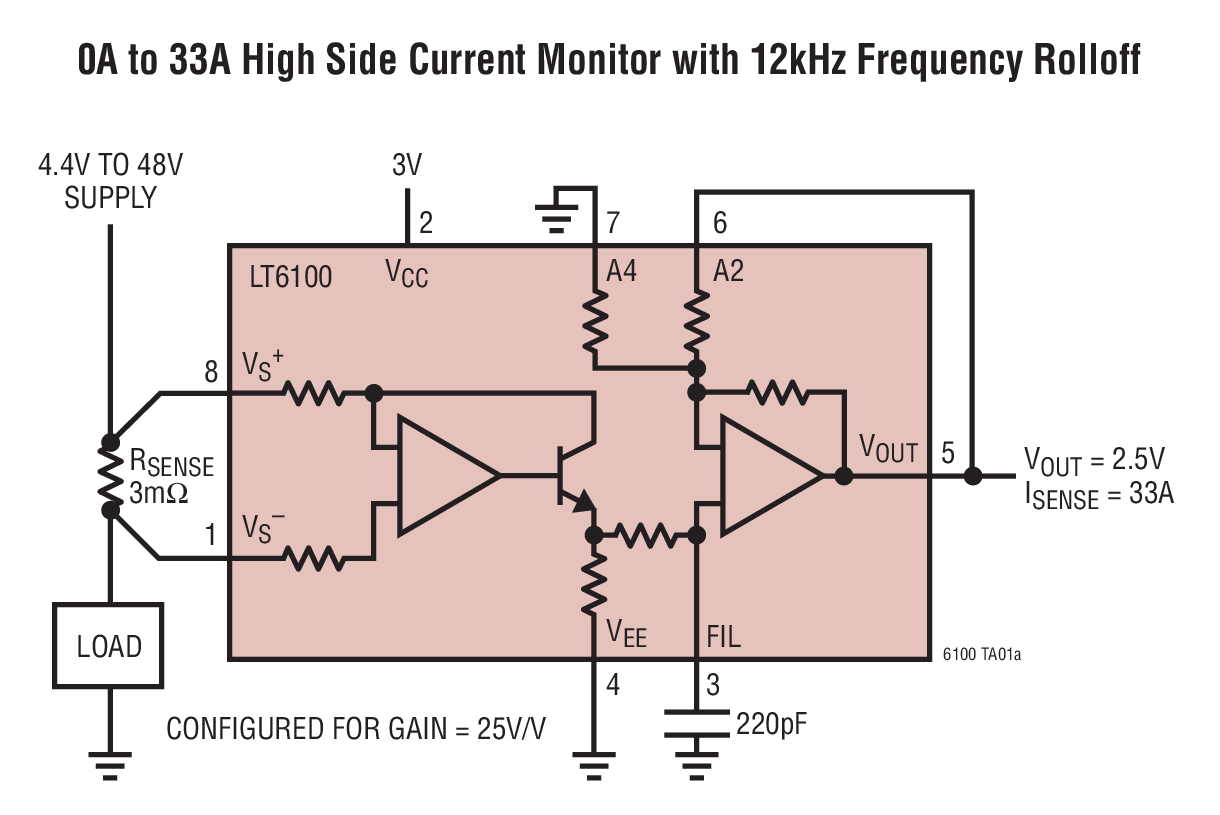

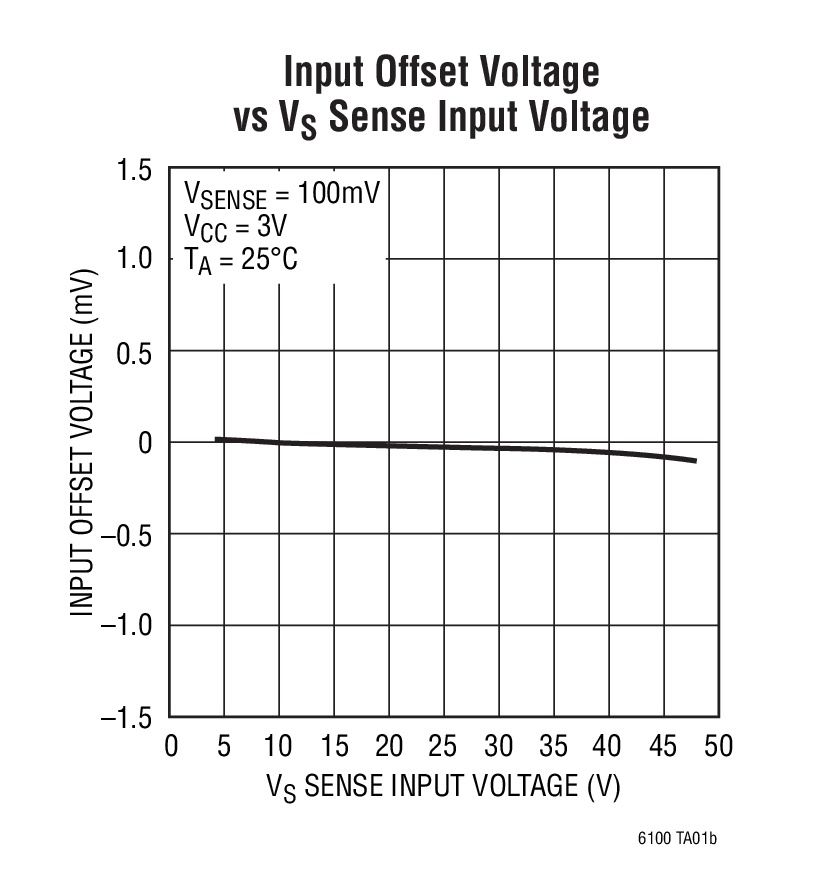

LT6100 - 典型应用图例：

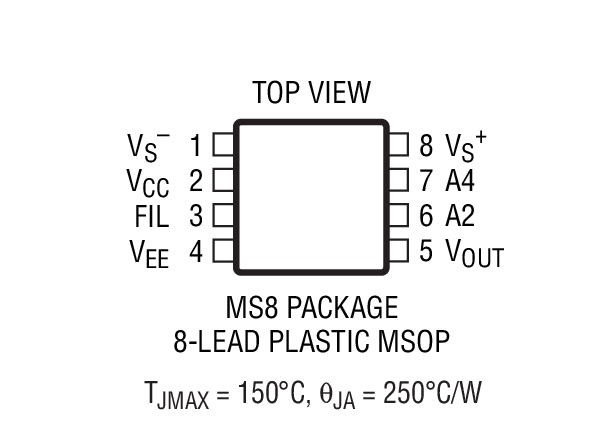

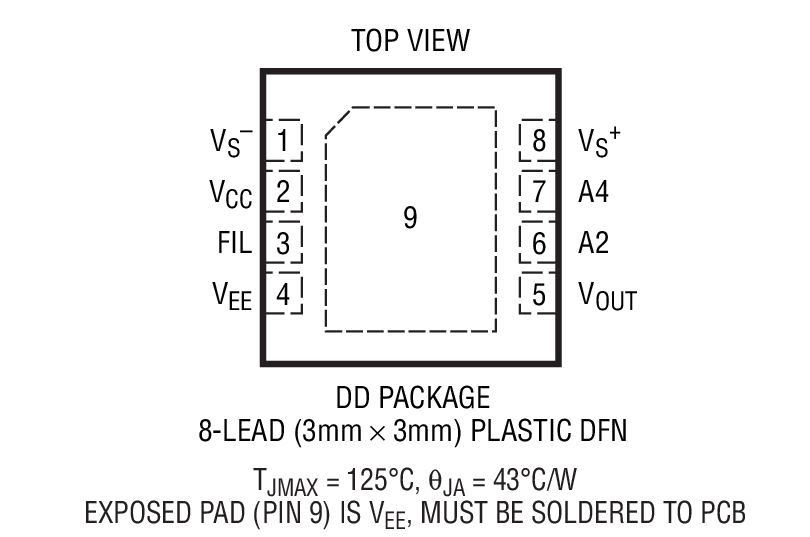

LT6100 - 封装图解：

LT6100 - LT6100是精准、增益可选高压侧电流检测放大器

LT6100是Linear公司的一款电流检测放大器产品，LT6100是精准、增益可选高压侧电流检测放大器，本站介绍了LT6100的封装应用图解、特点和优点、功能等，并给出了与LT6100相关的凌力尔特元器件型号供参考。

LT6100 - 精准、增益可选高压侧电流检测放大器

LT6100 - 精准、增益可选高压侧电流检测放大器 - Linear Technology（凌力尔特）

功能描述

LT6100 是一款完整的微功率、精准、高压侧电流检测放大器。LT6100 利用一个外部检测电阻器两端的电压来监视单向电流。只需简单地通过两个增益选择引脚的搭接或浮置即可获得数值为 10、12.5、20、25、40、50V/V 的固定增益。对于所有的增益，增益准确度均优于 0.5%。

LT6100 检测输入具有一个从 4.1V 延伸至 48V 的电压范围，并能够承受一个与满电源电压相等的差分电压。这使得它能够监视一个 MOSFET 开关或熔丝两端的电压。该器件还可承受输入端上的电池反向条件。

输入失调很低，仅 300µV。CMRR 和 PSRR 均超过 105dB，因而实现了一个宽动态范围。提供了一个滤波器引脚，旨在利用单个电容器来轻松完成信号滤波。

LT6100 具有一个工作范围为 2.7V 至 36V 且仅吸收 60µA 电流的分离电源输入。当 VCC 断电时，使检测引脚偏置截止。这将防止监视电路的加载，而与检测电压无关。LT6100 采用 8 引脚 DFN 和 MSOP 封装。

特点

输入失调电压：300µV (最大值)

检测输入高达 48V

0.5% 的增益准确度

引脚可选增益：10、12.5、20、25、40、50V/V

分离电源：2.7V 至 36V

工作电流：60µA

检测输入电流 (VCC 断电)：1nA

电池反向保护至 -48V

缓冲输出

噪声滤波输入

-40°C 至 125°C 的工作温度范围

采用扁平 8 引脚 DFN 和 MSOP 封装

应用

电池监视

熔丝监视

便携式和蜂窝电话

便携式测试 / 测量系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT6100CDD	3x3 DFN-8	C	$1.69	$1.18
LT6100CDD#PBF	3x3 DFN-8	C	$1.69	$1.18
LT6100CDD#TR	3x3 DFN-8	C		$1.28
LT6100CDD#TRPBF	3x3 DFN-8	C		$1.28
LT6100CMS8	MS-8	C	$1.69	$1.18
LT6100CMS8#PBF	MS-8	C	$1.69	$1.18
LT6100CMS8#TR	MS-8	C		$1.24
LT6100CMS8#TRPBF	MS-8	C		$1.24
LT6100HDD	3x3 DFN-8	H	$2.11	$1.48
LT6100HDD#PBF	3x3 DFN-8	H	$2.11	$1.48
LT6100HDD#TR	3x3 DFN-8	H		$1.58
LT6100HDD#TRPBF	3x3 DFN-8	H		$1.58
LT6100HMS8	MS-8	H	$2.11	$1.48
LT6100HMS8#PBF	MS-8	H	$2.11	$1.48
LT6100HMS8#TR	MS-8	H		$1.54
LT6100HMS8#TRPBF	MS-8	H		$1.54
LT6100IDD	3x3 DFN-8	I	$1.94	$1.36
LT6100IDD#PBF	3x3 DFN-8	I	$1.94	$1.36
LT6100IDD#TR	3x3 DFN-8	I		$1.46
LT6100IDD#TRPBF	3x3 DFN-8	I		$1.46
LT6100IMS8	MS-8	I	$1.94	$1.36
LT6100IMS8#PBF	MS-8	I	$1.94	$1.36
LT6100IMS8#TR	MS-8	I		$1.42
LT6100IMS8#TRPBF	MS-8	I		$1.42
