LT6105 - LT6105是精准、扩展的输入范围电流检测放大器
LT6105是LINEAR凌力尔特公司的一款电流检测放大器产品，LT6105是LT6105是精准、扩展的输入范围电流检测放大器，本站介绍了LT6105的封装应用图解、特点和优点、功能等，并给出了与LT6105相关的LINEAR元器件型号供参考。
LT6105 - LT6105是精准、扩展的输入范围电流检测放大器 - 电流检测放大器 - 航天和严酷环境 - 凌力尔特
LT6105 - 精准、扩展的输入范围电流检测放大器
LT6105 - 精准、扩展的输入范围电流检测放大器 - Linear Technology（凌力尔特）
功能描述

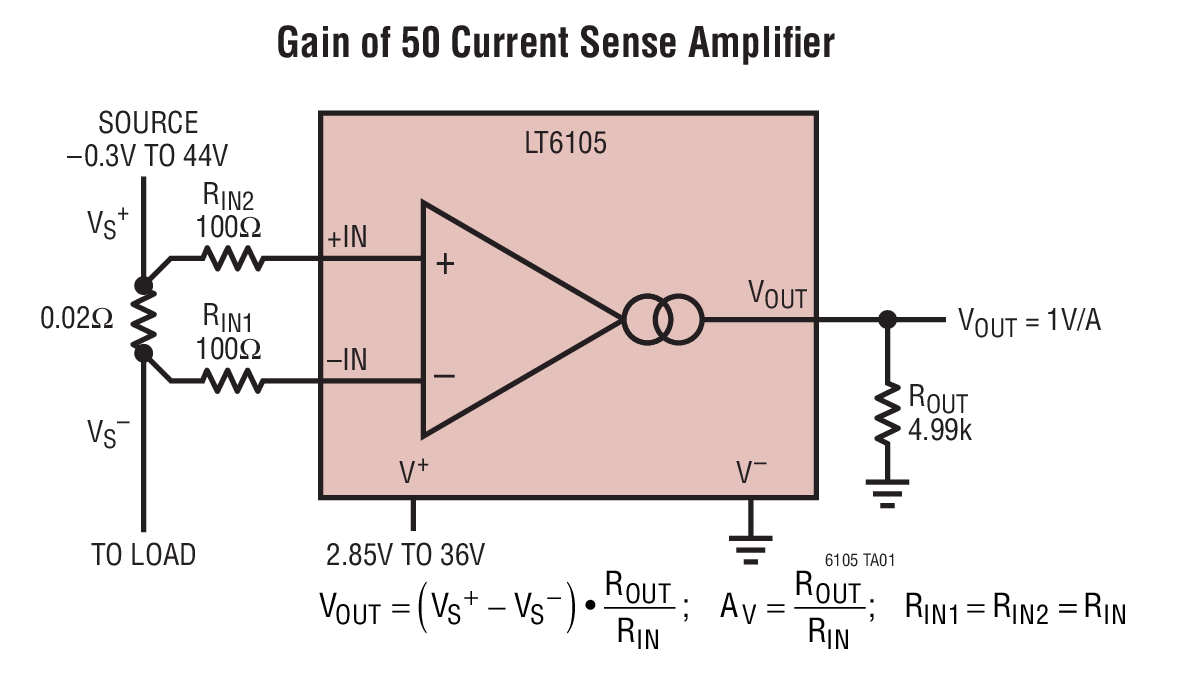

LT6105 是一款微功率、精准电流检测放大器，具有一个非常宽的输入共模范围。LT6105 通过一个外部检测电阻器两端的电压来监视单向电流。输入共模范围从 -0.3V 延伸至 44V (相对于负电源电压 V¯)。这使得 LT6105 能够起一个高压侧电流检测监视器或低压侧电流检测监视器的作用。它还允许 LT6105 监视一个负电源电压上的电流，并连续监视一个电池从满充电至耗尽的全过程。LT6105 的输入能够承受高达 ±44V 的差分电压，从而使其非常适合于监视熔丝或 MOSFET 开关。
利用外部电阻器在 1V/V 至 100V/V 的范围内进行增益配置。输入共模抑制和电源抑制超过了 100dB，且输入失调电压低于 300μV。一个 2V/μs 的最小转换速率可确保实现针对意外电流变化的快速响应。

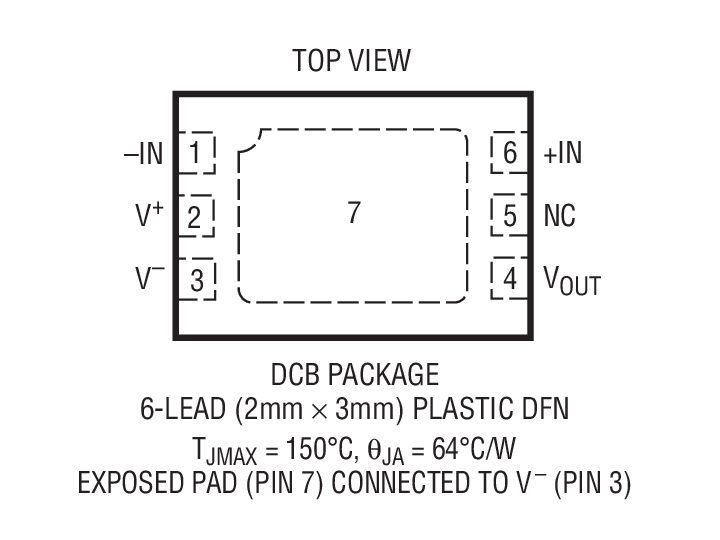

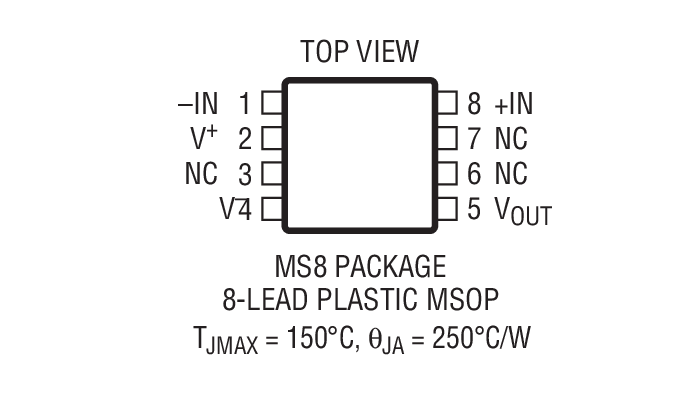

LT6105 可采用一个 2.85V 至 36V 的独立工作电源，且吸收电流仅为 150μA。当 V+ 断电时，检测引脚将被偏置截止。这可以防止被监视电路的加载 (与检测电压无关)。LT6105 采用 6 引线 DFN 封装和 8 引线 MSOP 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT6105CDCB#PBF | 2x3 DFN-6 | C | $1.38 | |
| LT6105CDCB#TRMPBF | 2x3 DFN-6 | C | $1.38 | $1.04 |
| LT6105CDCB#TRPBF | 2x3 DFN-6 | C | $1.38 | $0.99 |
| LT6105CMS8#PBF | MS-8 | C | $1.38 | $0.99 |
| LT6105CMS8#TRPBF | MS-8 | C | $1.44 | $1.05 |
| LT6105HDCB#PBF | 2x3 DFN-6 | H | $1.86 | |
| LT6105HDCB#TRMPBF | 2x3 DFN-6 | H | $1.86 | $1.39 |
| LT6105HDCB#TRPBF | 2x3 DFN-6 | H | $1.86 | $1.34 |
| LT6105HMS8#PBF | MS-8 | H | $1.86 | $1.34 |
| LT6105HMS8#TRPBF | MS-8 | H | $1.92 | $1.40 |
| LT6105IDCB#PBF | 2x3 DFN-6 | I | $1.59 | |
| LT6105IDCB#TRMPBF | 2x3 DFN-6 | I | $1.59 | $1.19 |
| LT6105IDCB#TRPBF | 2x3 DFN-6 | I | $1.59 | $1.14 |
| LT6105IMS8#PBF | MS-8 | I | $1.59 | $1.14 |
| LT6105IMS8#TRPBF | MS-8 | I | $1.65 | $1.20 |
