当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC1046
LTC1046技术文档下载：
LTC1046技术文档产品手册下载
LTC1046 - 典型应用图例：

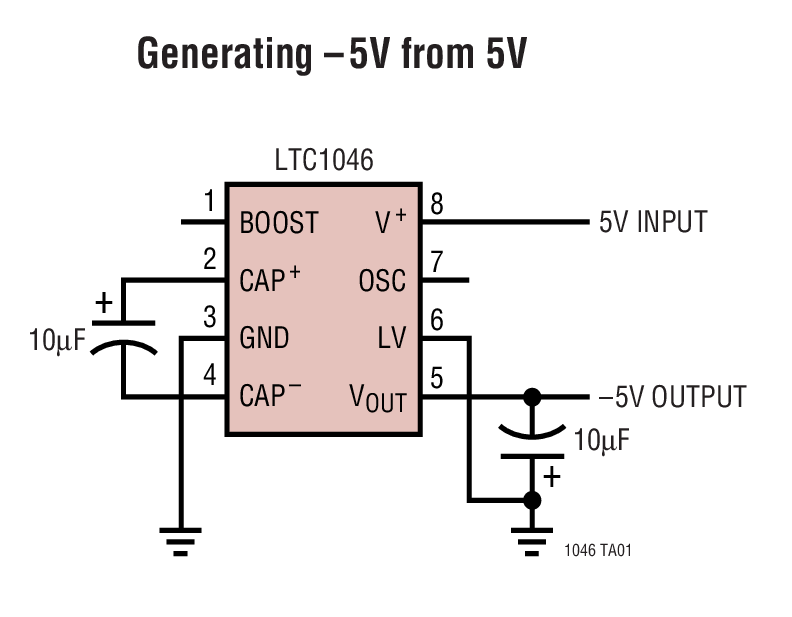

LTC1046典型应用图例一

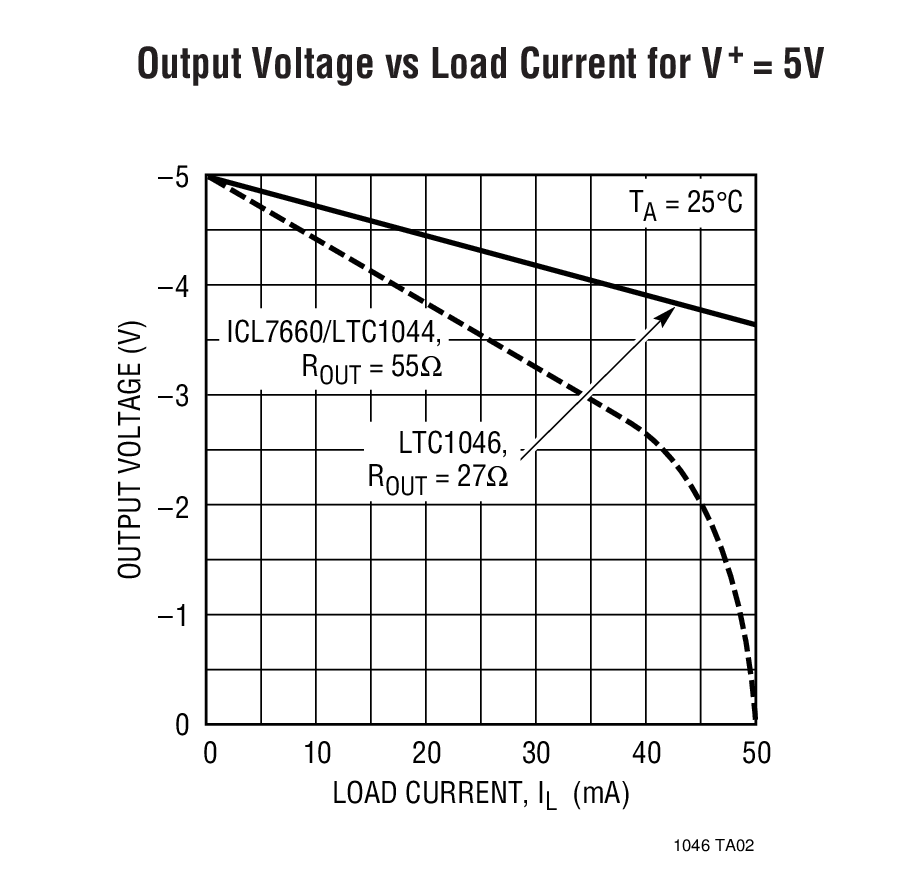

LTC1046典型应用图例二
LTC1046 - 封装图解：

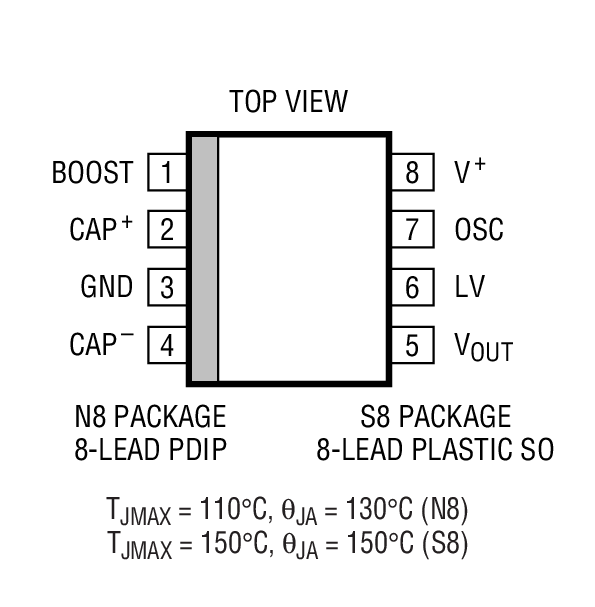

LTC1046封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1046介绍

LTC1046 - LTC1046是Inductorless 5V to -5V Converter

LTC1046是LINEAR凌力尔特公司的一款未调整的倍压 / 负输出充电泵产品，LTC1046是LTC1046是Inductorless 5V to -5V Converter，本站介绍了LTC1046的封装应用图解、特点和优点、功能等，并给出了与LTC1046相关的LINEAR元器件型号供参考。

LTC1046 - LTC1046是Inductorless 5V to -5V Converter - 未调整的倍压 / 负输出充电泵 - 电源管理 - 凌力尔特

LTC1046 - Inductorless 5V to -5V Converter

LTC1046 - Inductorless 5V to -5V Converter - Linear Technology（凌力尔特）

功能描述

The LTC?1046 is a 50mA monolithic CMOS switchedcapacitor voltage converter. It plugs in for the ICL7660/LTC1044 in 5V applications where more output current isneeded. The device is optimized to provide high currentcapability for input voltages of 6V or less. It trades offoperating voltage to get higher output current. TheLTC1046 provides several voltage conversion functions:the input voltage can be inverted (VOUT = μVIN), divided(VOUT = VIN/2) or multiplied (VOUT = ?nVIN).

Designed to be pin-for-pin and functionally compatiblewith the ICL7660 and LTC1044, the LTC1046 provides 2.5times the output drive capability.

特点
  • 50mA Output Current
  • Plug-In Compatible with ICL7660/LTC1044
  • ROUT=35 Ohms Maximum
  • 300µA Maximum No Load Supply Current at 5V
  • Boost Pin (Pin 1) for Higher Switching Frequency
  • 97% Minimum Open-Circuit Voltage Conversion Efficiency
  • 95% Minimum Power Conversion Efficiency
  • Wide Operating Supply Voltage Range, 1.5V to 6V
  • Easy to Use
  • Low Cost
    • 应用
  • Conversion of 5V to ±5V Supplies
  • Precise Voltage Division, VOUT=VIN/2
  • Supply Splitter, VOUT=±VS/2
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1046CN8 N-8 C $2.70 $2.15
    LTC1046CN8#PBF N-8 C $2.70 $2.15
    LTC1046CS8 SO-8 C $3.50 $2.90
    LTC1046CS8#PBF SO-8 C $3.50 $2.90
    LTC1046CS8#TR SO-8 C $2.96
    LTC1046CS8#TRPBF SO-8 C $2.96
    LTC1046IN8 N-8 I $3.33 $2.75
    LTC1046IN8#PBF N-8 I $3.33 $2.75
    LTC1046IS8 SO-8 I $4.33 $3.55
    LTC1046IS8#PBF SO-8 I $4.33 $3.55
    LTC1046IS8#TR SO-8 I $3.61
    LTC1046IS8#TRPBF SO-8 I $3.61
