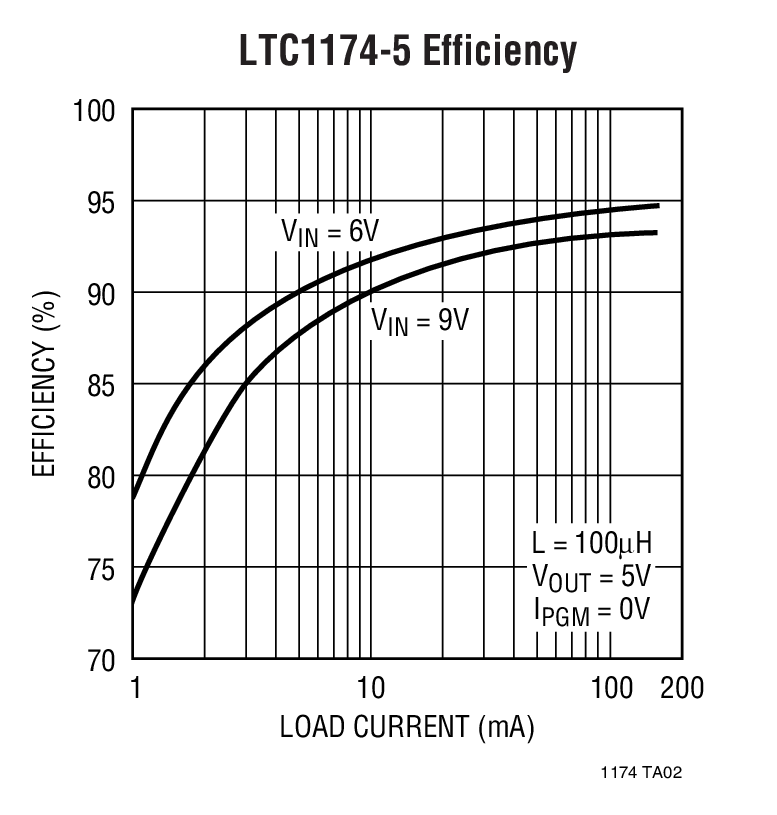

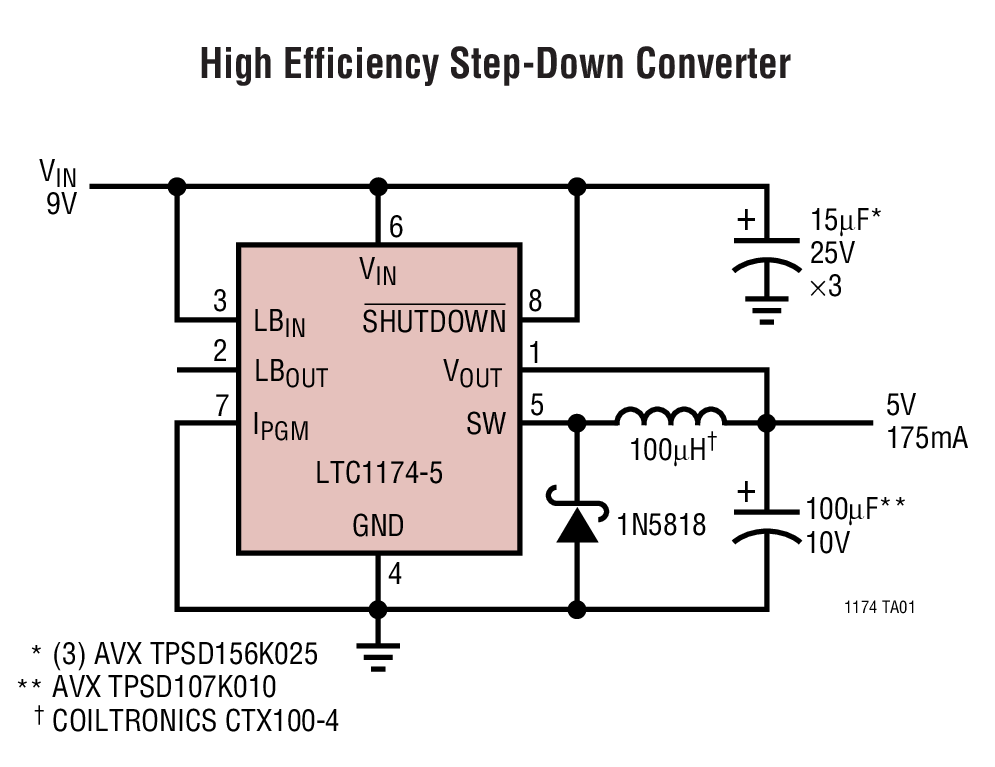

LTC1174 - 典型应用图例：

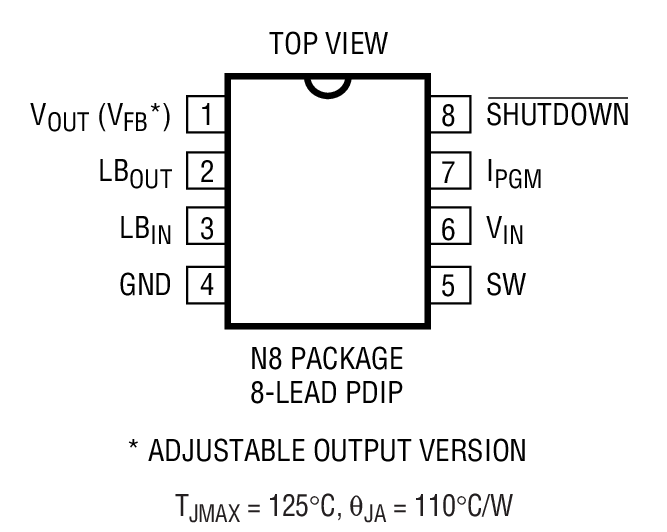

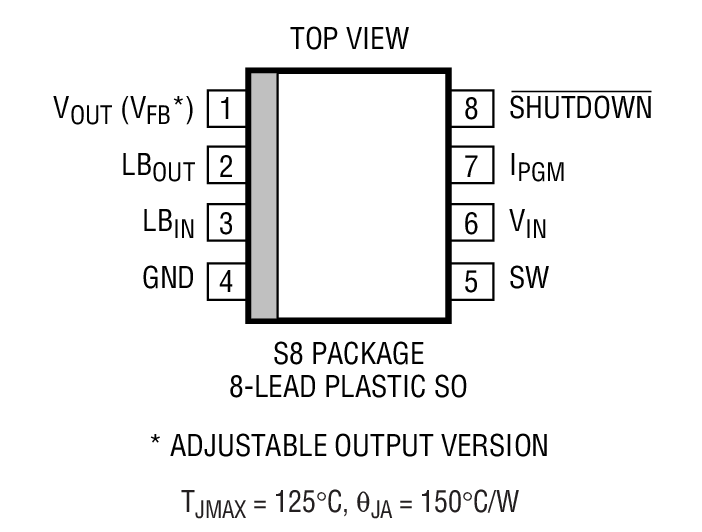

LTC1174 - 封装图解：
LINEAR凌力尔特芯片：
- LT1431IS8#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LTC1559CGN-3.3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电池管理
- LT3651EUHE-4.2#PBF - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- LT1764AET-3.3#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2668CUJ-16#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT138AK - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT3021EDH-1.2#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- DC457B - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC2634HMSE-HZ8#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC2305CMS#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LT3066EMSE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTP5902IPC-WHMA1B2#PBF - 射频和无线 > 射频收发器模块和调制解调器
- LTC6090CFE#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC4222IG#PBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- LTC3624EMSE-3.3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1529IQ-3.3#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC4225IGN-1#PBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- LTC1426CS8#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT3015IDD-3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- DC1854A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
LTC1174 - LTC1174是High Efficiency Step-Down and Inverting DC/DC Converter
LTC1174是LINEAR凌力尔特公司的一款负输出稳压器产品，LTC1174是LTC1174是High Efficiency Step-Down and Inverting DC/DC Converter，本站介绍了LTC1174的封装应用图解、特点和优点、功能等，并给出了与LTC1174相关的LINEAR元器件型号供参考。
LTC1174 - LTC1174是High Efficiency Step-Down and Inverting DC/DC Converter - 负输出稳压器 - 电源管理 - 凌力尔特
LTC1174 - High Efficiency Step-Down and Inverting DC/DC Converter
LTC1174 - High Efficiency Step-Down and Inverting DC/DC Converter - Linear Technology（凌力尔特）
功能描述
The LTC?1174 is a simple current mode DC/DC converter ideally suited for 9V to 5V, 5V to 3.3V or 5V to ±5V operation. With an internal 0.9 Ohms switch (at a supply voltage of 9V), the LTC1174 requires only four external components to construct a complete high efficiency DC/DC converter. Under a no load condition the LTC1174 draws only 130μA. In shutdown, it draws a mere 1μA making this converter ideal for current sensitive applications. In dropout, the internal P-channel MOSFET switch is turned on continuously allowing the user to maximize the life of the battery source. The maximum inductor current of the LTC1174 family is pin selectable to either 340mA or 600mA, optimizing efficiency for a wide range of applications. Operation up to 200kHz permits the use of small surface mount inductors and capacitors. For applications requiring higher output current or ultra-high efficiency, see the LTC1148 data sheet. 特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC1174CN8 | N-8 | C | $4.35 | $3.50 |
| LTC1174CN8-3.3 | N-8 | C | $4.35 | $3.50 |
| LTC1174CN8-3.3#PBF | N-8 | C | $4.35 | $3.50 |
| LTC1174CN8-5 | N-8 | C | $4.35 | $3.50 |
| LTC1174CN8-5#PBF | N-8 | C | $4.35 | $3.50 |
| LTC1174CN8#PBF | N-8 | C | $4.35 | $3.50 |
| LTC1174CS8 | SO-8 | C | $4.60 | $3.70 |
| LTC1174CS8-3.3 | SO-8 | C | $4.60 | $3.70 |
| LTC1174CS8-3.3#PBF | SO-8 | C | $4.60 | $3.70 |
| LTC1174CS8-3.3#TR | SO-8 | C | $3.76 | |
| LTC1174CS8-3.3#TRPBF | SO-8 | C | $3.76 | |
| LTC1174CS8-5 | SO-8 | C | $4.60 | $3.70 |
| LTC1174CS8-5#PBF | SO-8 | C | $4.60 | $3.70 |
| LTC1174CS8-5#TR | SO-8 | C | $3.76 | |
| LTC1174CS8-5#TRPBF | SO-8 | C | $3.76 | |
| LTC1174CS8#PBF | SO-8 | C | $4.60 | $3.70 |
| LTC1174CS8#TR | SO-8 | C | $3.76 | |
| LTC1174CS8#TRPBF | SO-8 | C | $3.76 | |
| LTC1174HVCN8 | N-8 | C | $5.00 | $4.00 |
| LTC1174HVCN8-3.3 | N-8 | C | $5.00 | $4.00 |
| LTC1174HVCN8-3.3#PBF | N-8 | C | $5.00 | $4.00 |
| LTC1174HVCN8-5 | N-8 | C | $5.00 | $4.00 |
| LTC1174HVCN8-5#PBF | N-8 | C | $5.00 | $4.00 |
| LTC1174HVCN8#PBF | N-8 | C | $5.00 | $4.00 |
| LTC1174HVCS8 | SO-8 | C | $5.25 | $4.15 |
| LTC1174HVCS8-3.3 | SO-8 | C | $5.25 | $4.15 |
| LTC1174HVCS8-3.3#PBF | SO-8 | C | $5.25 | $4.15 |
| LTC1174HVCS8-3.3#TR | SO-8 | C | $4.21 | |
| LTC1174HVCS8-3.3#TRPBF | SO-8 | C | $4.21 | |
| LTC1174HVCS8-5 | SO-8 | C | $5.25 | $4.15 |
| LTC1174HVCS8-5#PBF | SO-8 | C | $5.25 | $4.15 |
| LTC1174HVCS8-5#TR | SO-8 | C | $4.21 | |
| LTC1174HVCS8-5#TRPBF | SO-8 | C | $4.21 | |
| LTC1174HVCS8#PBF | SO-8 | C | $5.25 | $4.15 |
| LTC1174HVCS8#TR | SO-8 | C | $4.21 | |
| LTC1174HVCS8#TRPBF | SO-8 | C | $4.21 | |
| LTC1174HVIS8 | SO-8 | I | $5.80 | $4.80 |
| LTC1174HVIS8#PBF | SO-8 | I | $5.80 | $4.80 |
| LTC1174HVIS8#TR | SO-8 | I | $4.86 | |
| LTC1174HVIS8#TRPBF | SO-8 | I | $4.86 | |
| LTC1174IN8 | N-8 | I | $5.00 | $3.95 |
| LTC1174IN8#PBF | N-8 | I | $5.00 | $3.95 |
| LTC1174IS8 | SO-8 | I | $5.25 | $4.15 |
| LTC1174IS8#PBF | SO-8 | I | $5.25 | $4.15 |
| LTC1174IS8#TR | SO-8 | I | $4.21 | |
| LTC1174IS8#TRPBF | SO-8 | I | $4.21 |
