LTC1535技术文档下载：

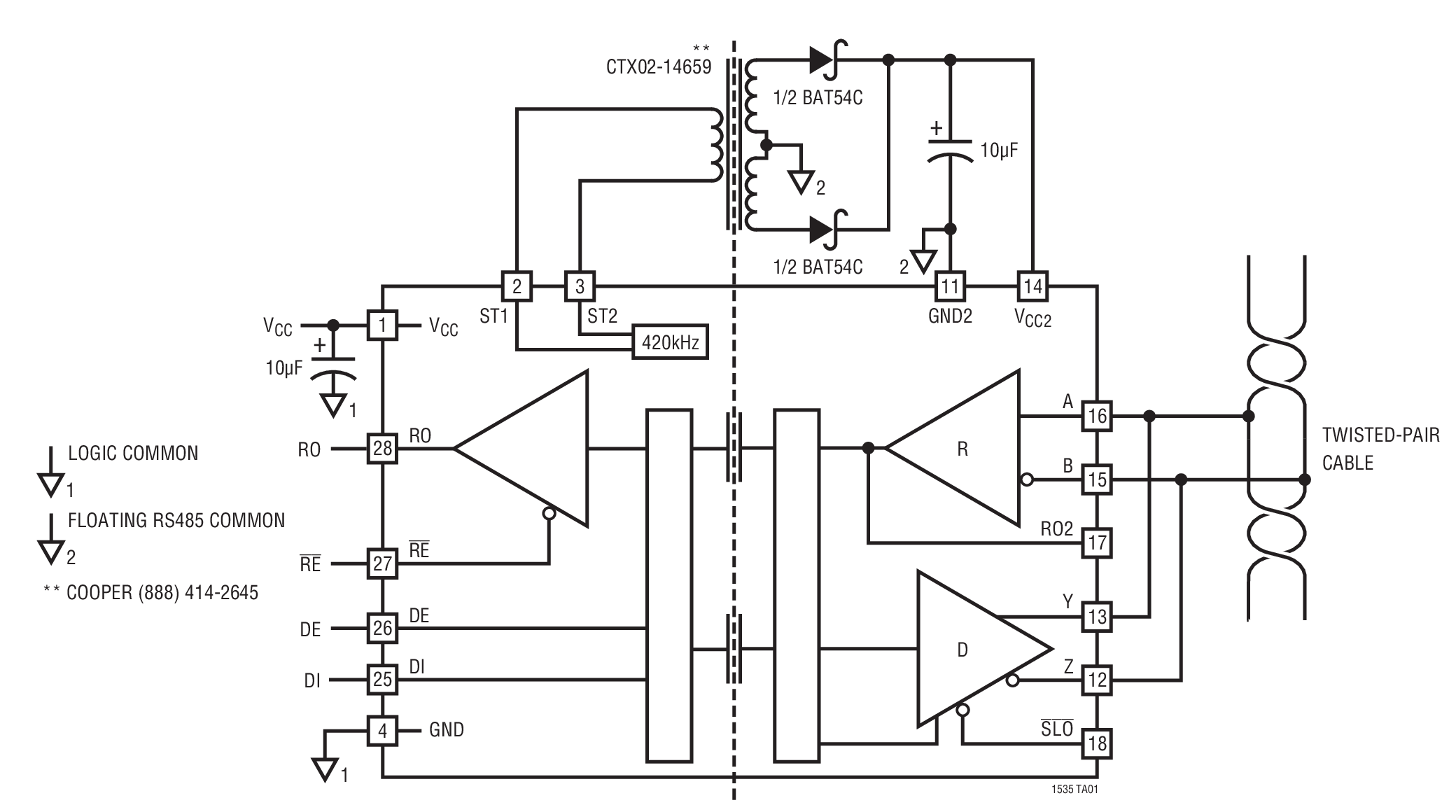

LTC1535 - 典型应用图例：

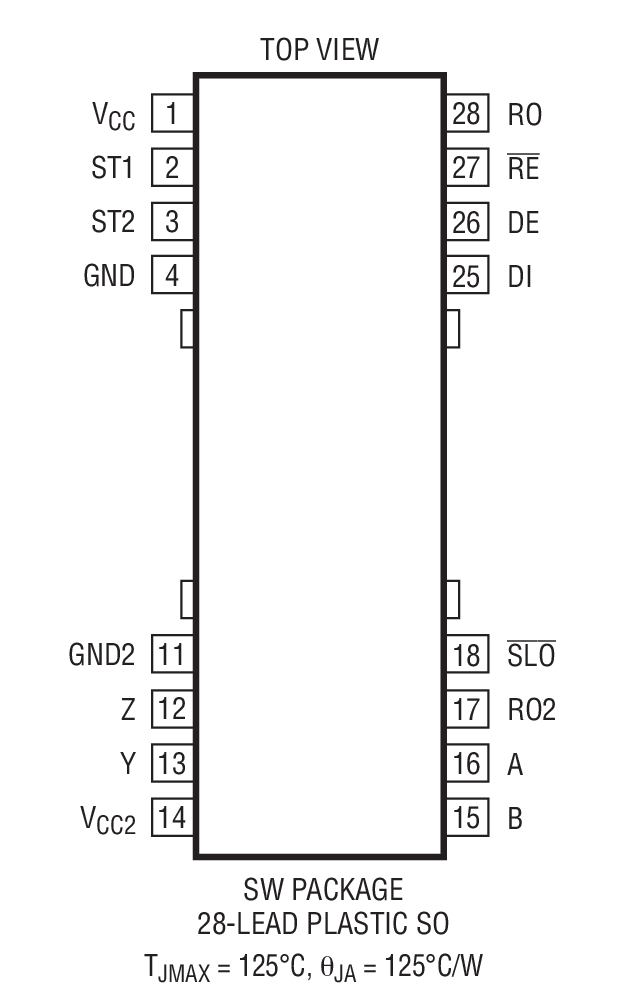

LTC1535 - 封装图解：
LTC1535 - LTC1535是隔离型 RS485 收发器
LTC1535是Linear公司的一款RS485 / RS422 收发器产品，LTC1535是隔离型 RS485 收发器，本站介绍了LTC1535的封装应用图解、特点和优点、功能等，并给出了与LTC1535相关的凌力尔特元器件型号供参考。
LTC1535 - 隔离型 RS485 收发器
LTC1535 - 隔离型 RS485 收发器 - Linear Technology（凌力尔特）
功能描述
LTC1535 是一款隔离型 RS485 全双工差分线路收发器。隔离型 RS485 非常适合于那些接地环路断开 (以允许大得多的共模电压范围) 的系统。一个内部电容性隔离势垒在线路收发器和逻辑电平接口之间提供了 2500VRMS 的隔离。受电侧包含一个 420kHz 推挽式转换器，用于给隔离型 RS485 收发器供电。内部全双工通信通过电容性隔离势垒来实现。该收发器符合 RS485 和 RS422 标准的要求。
驱动器和接收器具有三态输出，且驱动器在整个共模范围内保持高阻抗。驱动器具有双向短路电流限值和一种缓慢的转换速率选择功能，用于最大限度地降低 EMI 或反射。68kΩ 的接收器输入允许连接多达 128 个节点。当接收器输入开路或短路时，故障保险功能电路将默认至一种高电平输出状态。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC1535CSW | SW-28 | C | $6.35 | $5.35 |
| LTC1535CSW#PBF | SW-28 | C | $6.35 | $5.35 |
| LTC1535CSW#TR | SW-28 | C | $5.45 | |
| LTC1535CSW#TRPBF | SW-28 | C | $5.45 | |
| LTC1535ISW | SW-28 | I | $7.30 | $6.15 |
| LTC1535ISW#PBF | SW-28 | I | $7.30 | $6.15 |
| LTC1535ISW#TR | SW-28 | I | $6.25 | |
| LTC1535ISW#TRPBF | SW-28 | I | $6.25 |
