当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC1864
LTC1864技术文档下载：
LTC1864技术文档产品手册下载
LTC1864 - 典型应用图例：

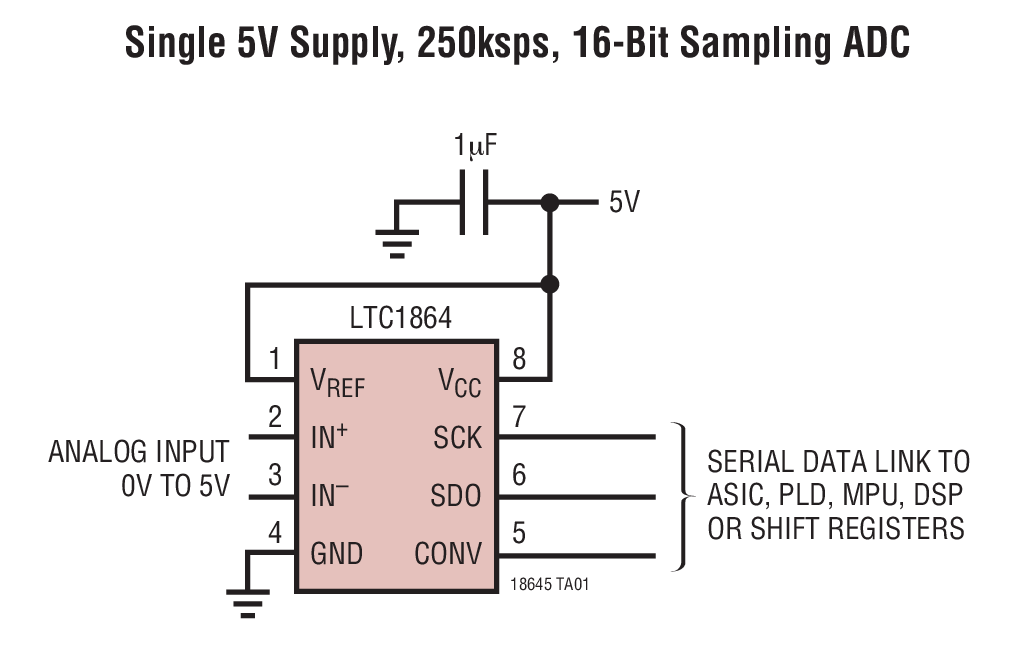

LTC1864典型应用图例一

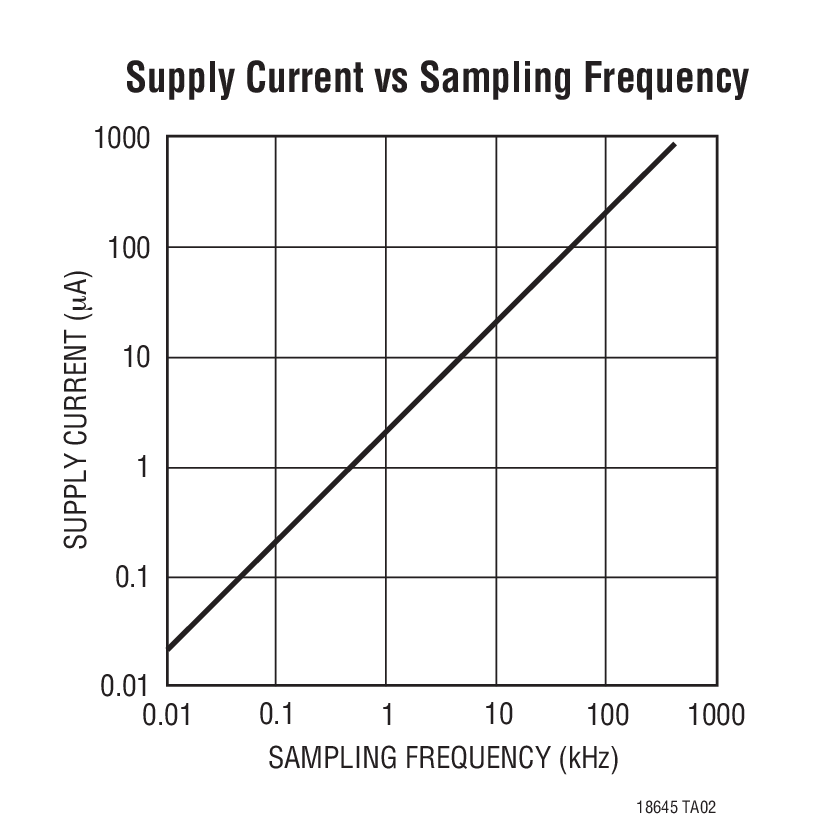

LTC1864典型应用图例二
LTC1864 - 封装图解：

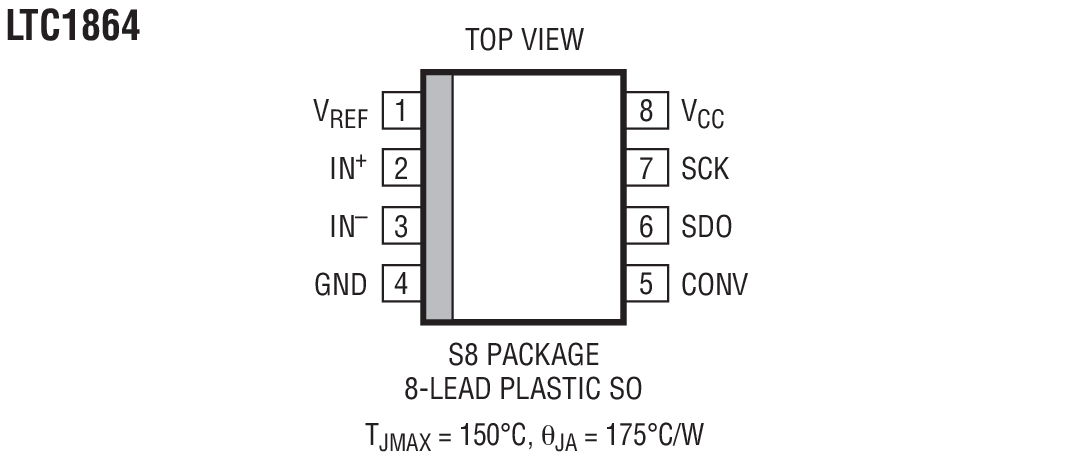

LTC1864封装图解一
LTC1864封装图解二
LTC1864封装图解三
LTC1864封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1864介绍

LTC1864 - LTC1864是采用 MSOP 封装的微功率、16 位、250ksps 单通道和双通道ADC

LTC1864是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC1864是LTC1864是采用 MSOP 封装的微功率、16 位、250ksps 单通道和双通道ADC，本站介绍了LTC1864的封装应用图解、特点和优点、功能等，并给出了与LTC1864相关的LINEAR元器件型号供参考。

LTC1864 - LTC1864是采用 MSOP 封装的微功率、16 位、250ksps 单通道和双通道ADC - 通用型 SAR ADC - 航天和严酷环境 - 凌力尔特

LTC1864 - 采用 MSOP 封装的微功率、16 位、250ksps 单通道和双通道ADC

LTC1864 - 采用 MSOP 封装的微功率、16 位、250ksps 单通道和双通道ADC - Linear Technology（凌力尔特）

功能描述

LTC1864/LTC1865 是采用 MSOP 和 SO-8 封装的 16 位 A/D 转换器，采用单 5V工作电源。在 250ksps 采样速率条件下，电源电流仅为 850μA。在较低的速度下，电源电流将减小，原因是 LTC1864/LTC1865 在转换操作之间自动断电。这些 16 位开关电容器逐次逼近型 ADC 包括采样及保持电路。LTC1864 具有一个差分模拟输入和一个可调基准引脚。LTC1865 提供了一个可利用软件来选择的双通道 MUX 和一个可调基准引脚 (在 MSOP 封装版本上)。

三线式串行 I/O、小外形 MSOP 或 SO-8 封装、以及极高的采样速率与功率之比使得这些 ADC 非常适合于紧凑、低功率、高速系统。

这些 ADC 可在比例式应用中使用，或与外部基准一起使用。高阻抗模拟输入以及可在缩减的电压范围内 (低至 1V 全标度) 运作的能力使得它们在许多应用中可与信号源直接相连，从而免除了增设外部增益级的需要。

特点
  • 采用 MSOP 封装的 16 位、250ksps ADC
  • 单 5V 电源
  • 低电源电流：850Μa (典型值)
  • 自动停机功能可把电源电流减小至 2μA (在 1ksps)
  • 真正的差分输入
  • 单通道 (LTC1864) 或双通道 (LTC1865) 版本
  • SPI/MICROWIRETM 兼容型串行 I/O
  • 16 位升级至 12 位 LTC1286/LTC1298
  • 与 12 位 LTC1860/LTC1861 引脚兼容
  • 保证运作至 +125℃ (MSOP 封装)
    • 应用
  • 高速数据采集
  • 便携式或紧凑型仪表
  • 低功率电池供电型仪表
  • 隔离和/或远程数据采集
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1864ACMS8 MS-8 C $9.20 $7.20
    LTC1864ACMS8#PBF MS-8 C $9.20 $7.20
    LTC1864ACMS8#TR MS-8 C $7.26
    LTC1864ACMS8#TRPBF MS-8 C $7.26
    LTC1864ACS8 SO-8 C $8.85 $6.90
    LTC1864ACS8#PBF SO-8 C $8.85 $6.90
    LTC1864ACS8#TR SO-8 C $6.96
    LTC1864ACS8#TRPBF SO-8 C $6.96
    LTC1864AHMS8#PBF MS-8 H $14.73 $8.25
    LTC1864AHMS8#TRPBF MS-8 H $8.31
    LTC1864AIMS8 MS-8 I $9.60 $7.50
    LTC1864AIMS8#PBF MS-8 I $9.60 $7.50
    LTC1864AIMS8#TR MS-8 I $7.56
    LTC1864AIMS8#TRPBF MS-8 I $7.56
    LTC1864AIS8 SO-8 I $9.20 $7.20
    LTC1864AIS8#PBF SO-8 I $9.20 $7.20
    LTC1864AIS8#TR SO-8 I $7.26
    LTC1864AIS8#TRPBF SO-8 I $7.26
    LTC1864CMS8 MS-8 C $7.90 $6.20
    LTC1864CMS8#PBF MS-8 C $7.90 $6.20
    LTC1864CMS8#TR MS-8 C $6.26
    LTC1864CMS8#TRPBF MS-8 C $6.26
    LTC1864CS8 SO-8 C $7.60 $5.95
    LTC1864CS8#PBF SO-8 C $7.60 $5.95
    LTC1864CS8#TR SO-8 C $6.01
    LTC1864CS8#TRPBF SO-8 C $6.01
    LTC1864HMS8#PBF MS-8 H $12.77 $7.15
    LTC1864HMS8#TRPBF MS-8 H $7.21
    LTC1864IMS8 MS-8 I $8.30 $6.50
    LTC1864IMS8#PBF MS-8 I $8.30 $6.50
    LTC1864IMS8#TR MS-8 I $6.56
    LTC1864IMS8#TRPBF MS-8 I $6.56
    LTC1864IS8 SO-8 I $7.90 $6.20
    LTC1864IS8#PBF SO-8 I $7.90 $6.20
    LTC1864IS8#TR SO-8 I $6.26
    LTC1864IS8#TRPBF SO-8 I $6.26
    下面可能是您感兴趣的Linear Technology（凌力尔特）元器件
  • LTC1865 - μPower, 16-Bit, 250ksps 1- and 2-Channel ADCs in MSOP
  • LTC6655 - 0.25ppm 噪声、低漂移、精准基准系列
  • LT5400 - 四个匹配的电阻器
  • LTC2400 - 24-Bit μPower No Latency Delta-Sigma? ADC in SO-8
  • LTC2440 - 具可选速度/分辨率的 24 位高速差分 ΔΣ ADC
  • LT3080 - 可调 1.1A、单电阻、低压差稳压器
  • LT1763 - 500mA、低噪声、LDO 微功率稳压器
  • LTC1864L - μPower, 3V, 16-Bit, 150ksps 1- and 2-Channel ADCs in MSOP
  • LT1028 - 超低噪声、精准型高速运算放大器
  • LT1761 - 采用 SOT-23 封装的 100mA、低噪声、LDO 微功率稳压器
