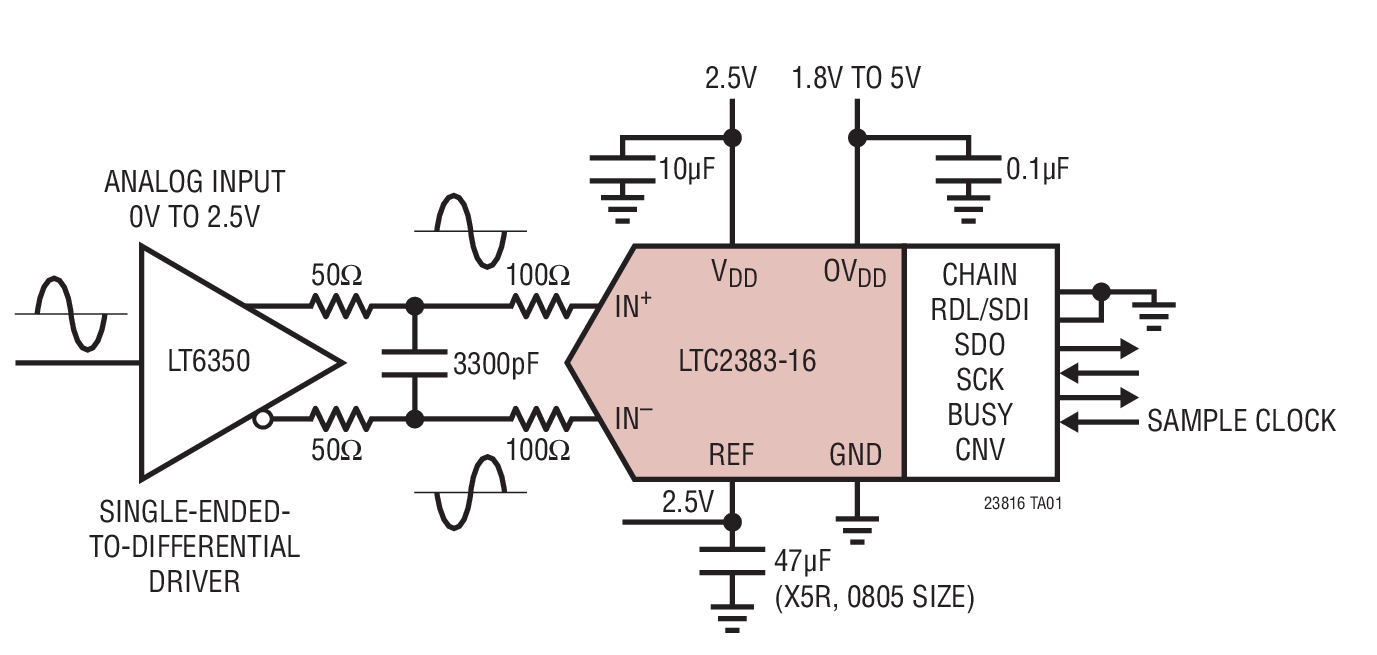

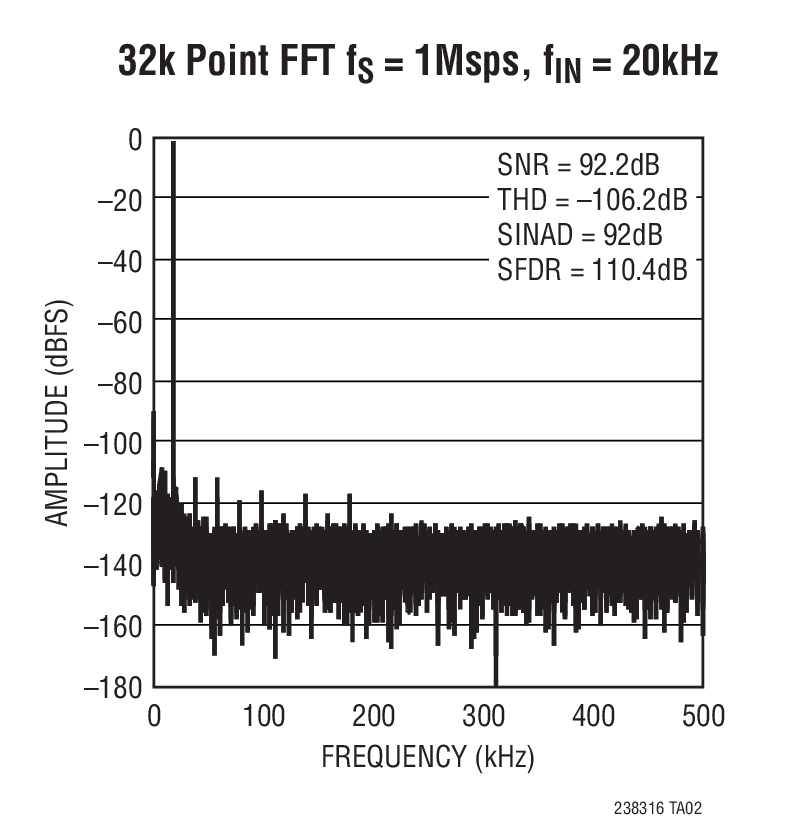

LTC2383-16 - 典型应用图例：

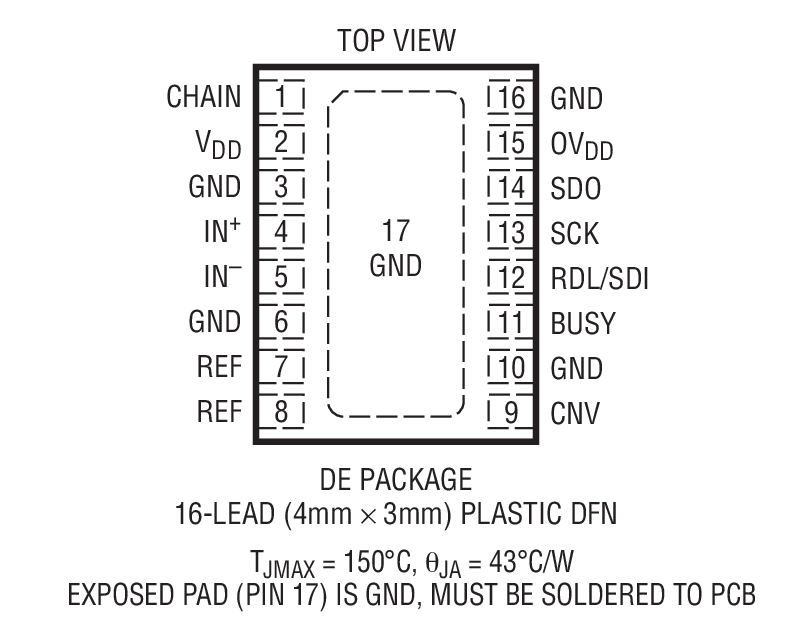

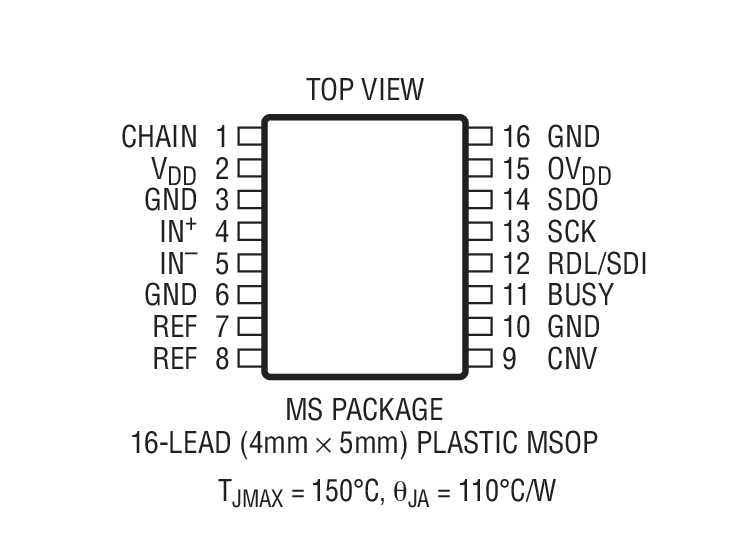

LTC2383-16 - 封装图解：

LTC2383-16 - LTC2383-16是具串行接口的 16 位、1Msps、低功率 SAR ADC

LTC2383-16是Linear公司的一款通用型 SAR ADC产品，LTC2383-16是具串行接口的 16 位、1Msps、低功率 SAR ADC，本站介绍了LTC2383-16的封装应用图解、特点和优点、功能等，并给出了与LTC2383-16相关的凌力尔特元器件型号供参考。

LTC2383-16 - 具串行接口的 16 位、1Msps、低功率 SAR ADC

LTC2383-16 - 具串行接口的 16 位、1Msps、低功率 SAR ADC - Linear Technology（凌力尔特）

功能描述

LTC2383-16 是一款低噪声、低功率、高速 16 位逐次逼近型寄存器 (SAR) ADC。LTC2383-16 采用单 2.5V 工作电源，具有一个 ±2.5V 的全差分输入范围。LTC2383-16 仅消耗 13mW 功率，并实现了 ±2LSB INL (最大值)、无漏失码 (在 16 位) 和 92dB SNR。

LTC2383-16 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。1Msps 的高吞吐速率和无周期延迟特性使 LTC2383-16 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2383-16 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。

特点

1Msps 吞吐速率

±2LSB INL (最大值)

保证 16 位无漏失码

低功率：13mW (在 1Msps)、13μW (在 1ksps)

在 fIN = 20kHz，SNR 为 92dB (典型值)

保证可在至 125ºC 的温度条件下运作

2.5V 电源

全差分输入范围：±2.5V

外部 2.5V 基准输入

无流水线延迟，无周期延迟

1.8V 至 5V I/O 电压

具菊链模式的 SPI 兼容型串行 I/O

内部转换时钟

16 引脚 MSOP 封装和 4mm x 3mm DFN 封装

应用

医疗成像

高速数据采集

便携式或紧凑型仪表

工业过程控制

低功率电池供电型仪表

ATE (自动测试设备)

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2383CDE-16#PBF	4x3 DFN-16	C	$17.43	$12.20
LTC2383CDE-16#TRPBF	4x3 DFN-16	C		$12.26
LTC2383CMS-16#PBF	MS-16	C	$17.43	$12.20
LTC2383CMS-16#TRPBF	MS-16	C		$12.26
LTC2383HMS-16#PBF	MS-16	H	$23.06	$16.14
LTC2383HMS-16#TRPBF	MS-16	H		$16.20
LTC2383IDE-16#PBF	4x3 DFN-16	I	$20.05	$14.03
LTC2383IDE-16#TRPBF	4x3 DFN-16	I		$14.09
LTC2383IMS-16#PBF	MS-16	I	$20.05	$14.03
LTC2383IMS-16#TRPBF	MS-16	I		$14.09
