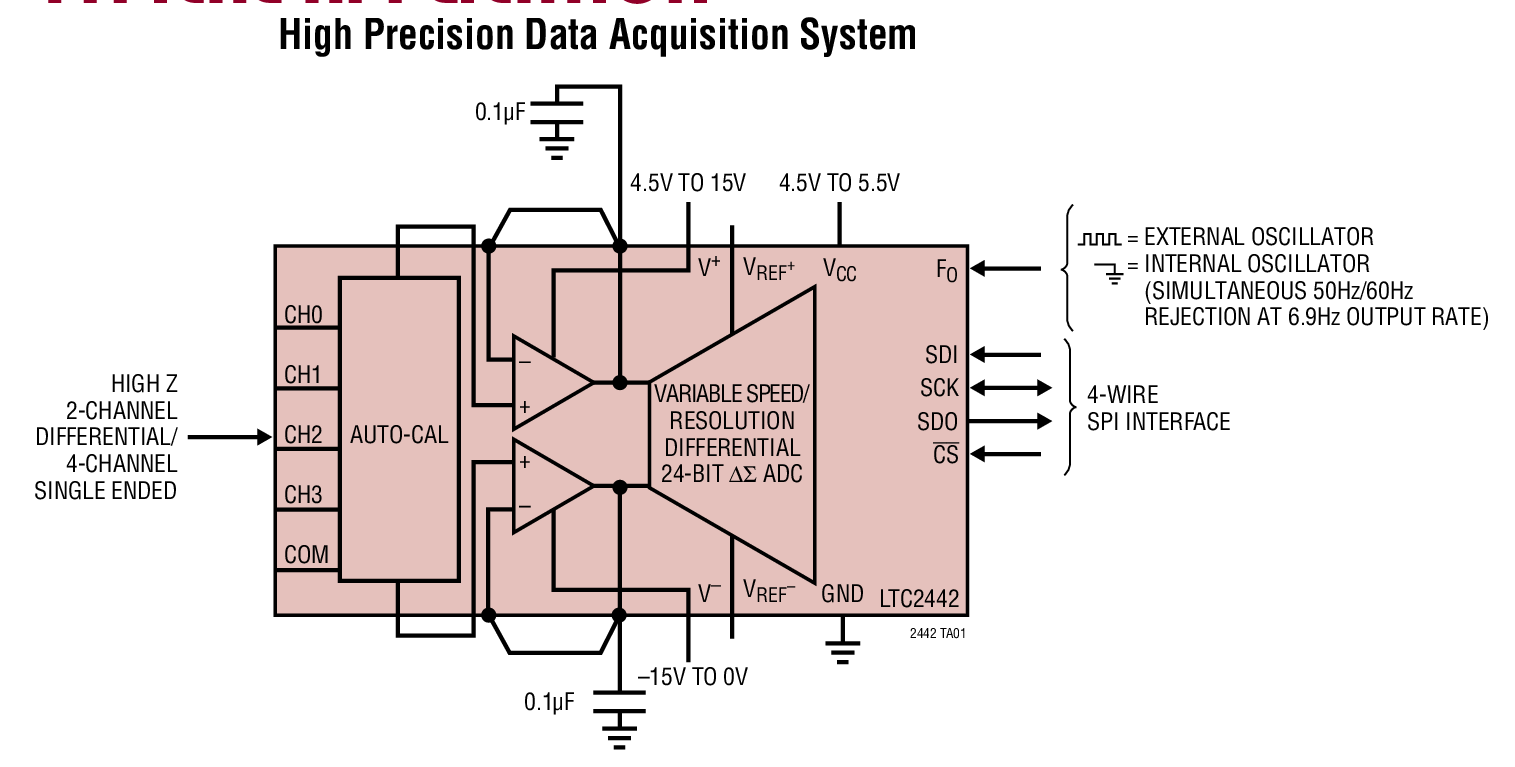

LTC2442典型应用图例一
LTC2442典型应用图例二
LTC2442 - 封装图解：

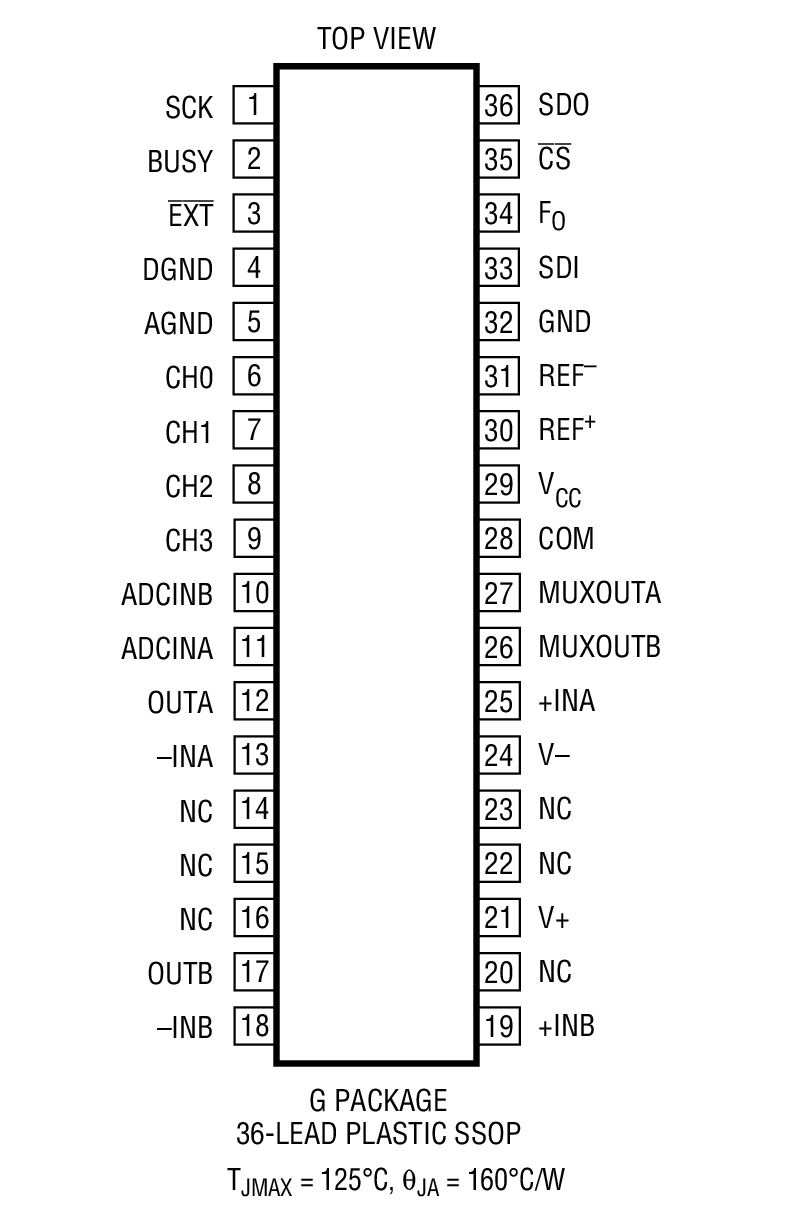

LTC2442封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2442介绍

LTC2442 - LTC2442是具集成型放大器的 24 位、高速、4 通道 ΔΣ ADC

LTC2442是LINEAR凌力尔特公司的一款无延迟增量累加 ADC产品，LTC2442是LTC2442是具集成型放大器的 24 位、高速、4 通道 ΔΣ ADC，本站介绍了LTC2442的封装应用图解、特点和优点、功能等，并给出了与LTC2442相关的LINEAR元器件型号供参考。

LTC2442 - LTC2442是具集成型放大器的 24 位、高速、4 通道 ΔΣ ADC - 无延迟增量累加 ADC - 数据转换 - 凌力尔特

LTC2442 - 具集成型放大器的 24 位、高速、4 通道 ΔΣ ADC

LTC2442 - 具集成型放大器的 24 位、高速、4 通道 ΔΣ ADC - Linear Technology（凌力尔特）

功能描述

LTC2442 是一款具集成型放大器的超高精度、可变速度、24 位ΔΣTM ADC。该放大器可配置为一个缓冲器，用于提供高阻抗传感器的简易型输入驱动。当以单位增益配置放大器时，可实现百万分之一 (ppm) 的线性度。可采用外部电阻器来设定一个增益，以增加低电平输入信号的分辨率。正和负放大器电源引脚可以直接连接至 VCC (4.5V 至 5.5V) 和 GND，或被施加高于 VCC和低于 GND 的偏置电压 (对于轨至轨输入信号)。

专有的 ΔΣ 架构可确保连续透明校准过程中的稳定 DC 准确度。可以选择 10 种速度 / 分辨率组合 (从 6.9Hz / 220nVRMS 至 3.5kHz / 25μVRMS)，并且没有延迟或 DC 准确度中的漂移。此外，还可选择一种 2X 速度模式，从而实现高达 7kHz (采用一个外部振荡器时为 8kHz) 的输出速率和单周期延迟。

可利用一个从地电位至 VCC 的共模输入范围来选择单端 (多达 4 个输入) 或差分 (多达 2 个输入) 的任意组合。当工作于 1X 速度模式时，在选择了一个新的速度 / 分辨率或通道之后的第一个转换是有效的。


特点
  • 1ppm 线性度，无漏失码
  • 用于直接传感器数字化处理的集成型放大器
  • 2 个差分或 4 个单端输入通道
  • 高达 8kHz 的输出速率
  • 高达 4kHz 的多路复用速率
  • 可选的速度 / 分辨率 在 1.76kHz 输出速率下噪声为 2μVRMS 在 13.8Hz 输出速率下噪声为 220nVRMS (采用同时 50Hz / 60Hz 抑制)
  • 可针对任何输入和基准情况提供保证的调制器稳定性和抗闭锁能力
  • <5μV 偏移 (4.5V < VCC < 5.5V，-40°C 至 85°C)
  • 具 GND 至 VCC 共模范围的差分输入和差分基准
  • 无延迟模式，每个转换都是准确 (即使在选择一个新通道之后也是如此)
  • 内部振荡器 — 无外部组件
  • 36 引脚 SSOP 封装
    • 应用
  • 自动量程 6 位数字电压表 (DVM)
  • 高速多路复用
  • 衡器
  • 直接温度测量
  • 高速数据采集
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2442CG SSOP-36 C $10.64 $7.45
    LTC2442CG#PBF SSOP-36 C $10.64 $7.45
    LTC2442CG#TR SSOP-36 C $7.55
    LTC2442CG#TRPBF SSOP-36 C $7.55
    LTC2442IG SSOP-36 I $12.77 $8.94
    LTC2442IG#PBF SSOP-36 I $12.77 $8.94
    LTC2442IG#TR SSOP-36 I $9.04
    LTC2442IG#TRPBF SSOP-36 I $9.04
