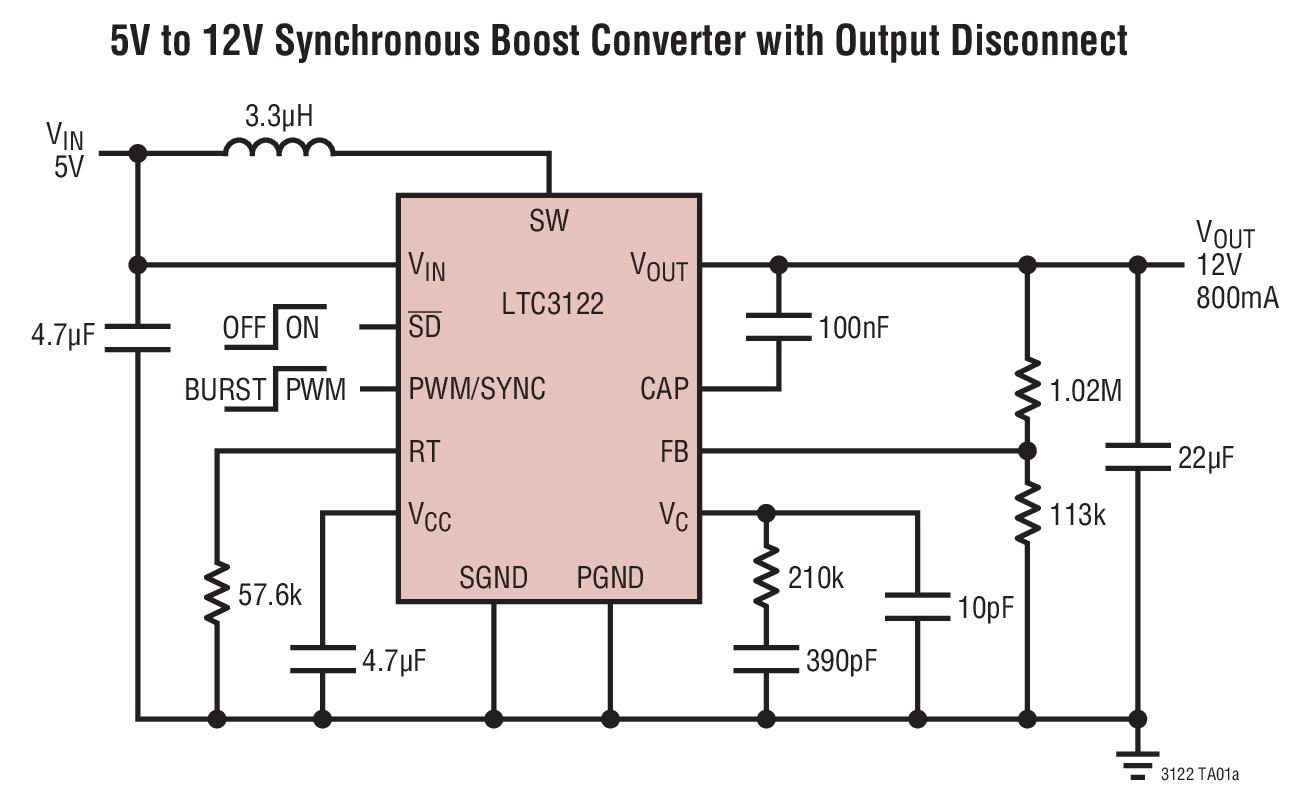

LTC3122典型应用图例一

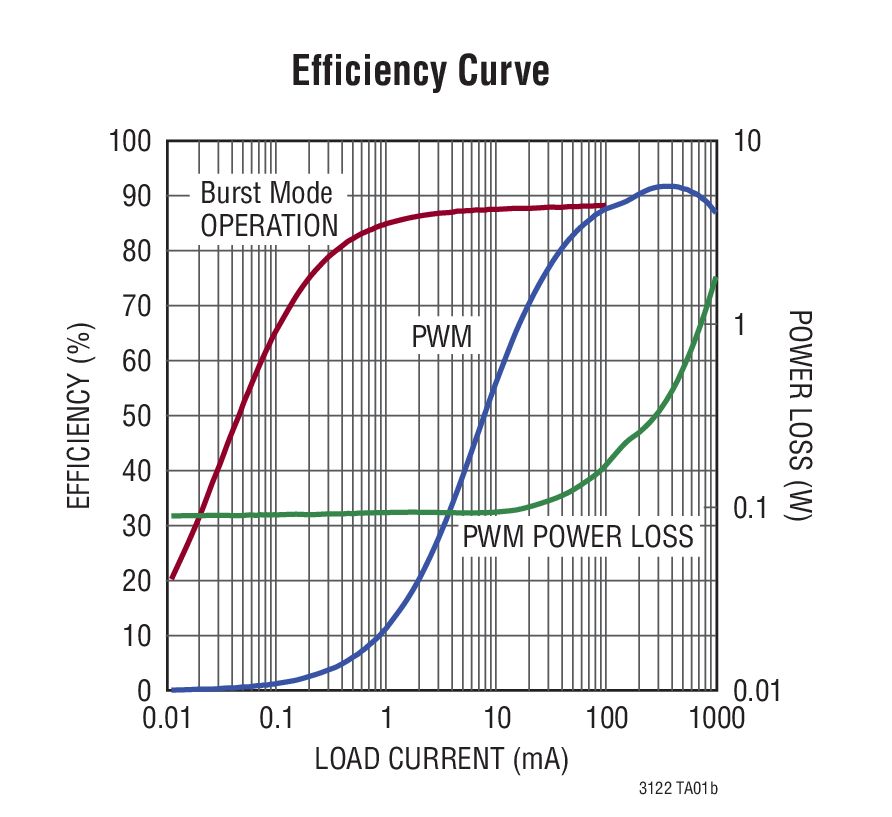

LTC3122典型应用图例二
LTC3122 - 封装图解：

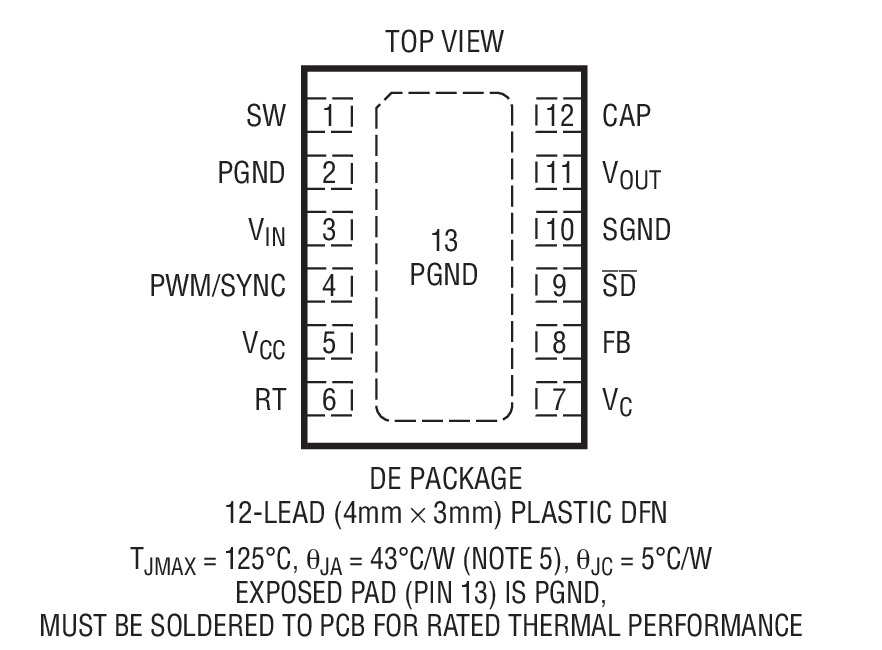

LTC3122封装图解一

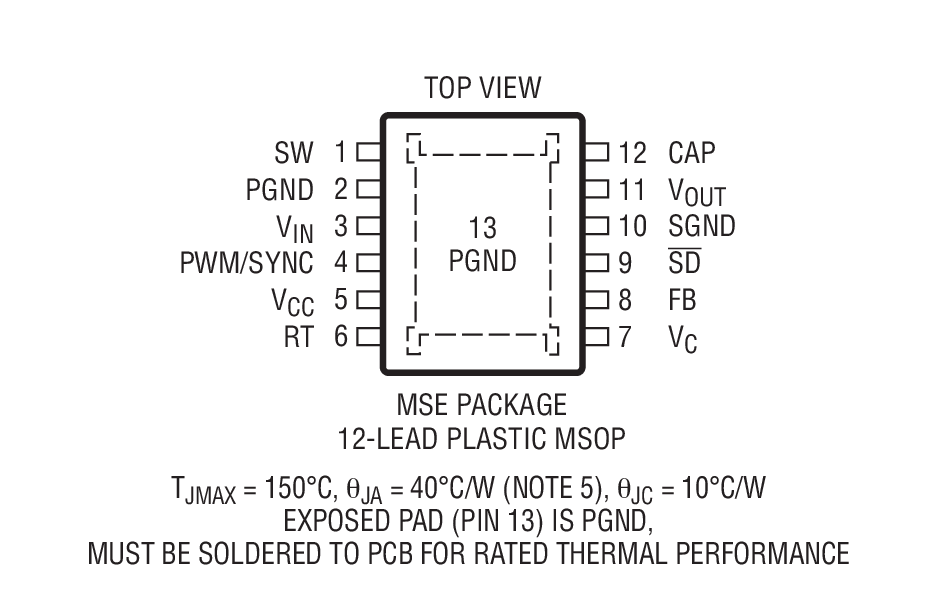

LTC3122封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3122介绍

LTC3122 - LTC3122是具输出断接功能的 15V、2.5A 同步升压型 DC/DC 转换器

LTC3122是LINEAR凌力尔特公司的一款微功率升压产品，LTC3122是LTC3122是具输出断接功能的 15V、2.5A 同步升压型 DC/DC 转换器，本站介绍了LTC3122的封装应用图解、特点和优点、功能等，并给出了与LTC3122相关的LINEAR元器件型号供参考。

LTC3122 - LTC3122是具输出断接功能的 15V、2.5A 同步升压型 DC/DC 转换器 - 微功率升压 - 航天和严酷环境 - 凌力尔特

LTC3122 - 具输出断接功能的 15V、2.5A 同步升压型 DC/DC 转换器

LTC3122 - 具输出断接功能的 15V、2.5A 同步升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3122 是一款同步升压型 DC/DC 转换器，具有真正的输出断接和浪涌电流限制功能。2.5A 的电流限值以及设置高达 15V 输出电压的能力使 LTC3122 非常适合于众多要求苛刻的应用。一旦起动，器件操作将在输入低至 500mV 的情况下持续进行，从而延长了许多应用中的运行时间。

LTC3122 在停机模式中具有输出断接能力，从而大幅度地减少了输入电源消耗并使 VOUT 能完全放电。100kHz 至 3MHz 的可调 PWM 开关频率优化了应用，可实现最高的效率或最小的解决方案占板面积。对于那些对噪声敏感的应用，也可使振荡器同步至一个外部时钟。可选的突发模式操作将静态电流减小至 25μA，从而在整个负载范围内确保了高效率。内部软起动功能可限制启动期间的浪涌电流。

该器件的其他特点包括 <1μA 的停机电流以及短路、热过载和输出过压情况下的稳健保护功能。LTC3122 采用扁平 12 引脚 (3mm x 4mm x 0.75mm) DFN 封装和 12 引脚耐热性能增强型 MSOP 封装。

特点
  • VIN 范围：1.8V 至 5.5V (启动之后为 500mV)
  • 输出电压范围：2.2V 至 15V
  • 800mA 连续输出电流 (对于 VIN = 5V 和 VOUT = 12V)
  • 当停机时输出与输入断接
  • 同步整流：效率高达 95%
  • 浪涌电流限制
  • 高达 3MHz 的可调开关频率可同步至外部时钟
  • 可选的突发模式 (Burst Mode) 操作：25μA IQ
  • 输出过压保护
  • 软起动
  • 在停机模式中 IQ < 1μA
  • 12 引脚、3mm x 4mm x 0.75mm 耐热性能增强型 DFN 封装和 MSOP 封装
    • 应用
  • RF 电源
  • 压电式执行器
  • 小型 DC 电机
  • 从电池、5V 或后备电容器产生 12V 模拟电源轨
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3122EDE#PBF 4x3 DFN-12 E $3.33 $2.33
    LTC3122EDE#TRPBF 4x3 DFN-12 E $2.39
    LTC3122EMSE#PBF MS-12E E $3.33 $2.33
    LTC3122EMSE#TRPBF MS-12E E $2.39
    LTC3122HMSE#PBF MS-12E H $4.26 $2.98
    LTC3122HMSE#TRPBF MS-12E H $3.04
    LTC3122IDE#PBF 4x3 DFN-12 I $3.90 $2.73
    LTC3122IDE#TRPBF 4x3 DFN-12 I $2.79
    LTC3122IMSE#PBF MS-12E I $3.90 $2.73
    LTC3122IMSE#TRPBF MS-12E I $2.79
