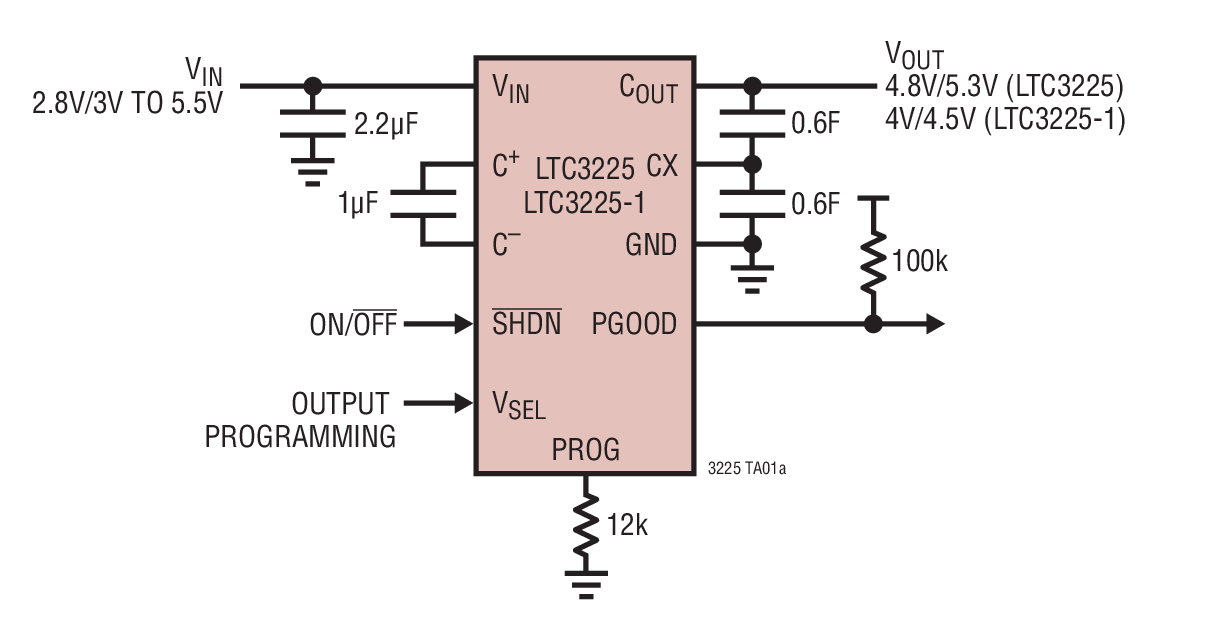

LTC3225典型应用图例一

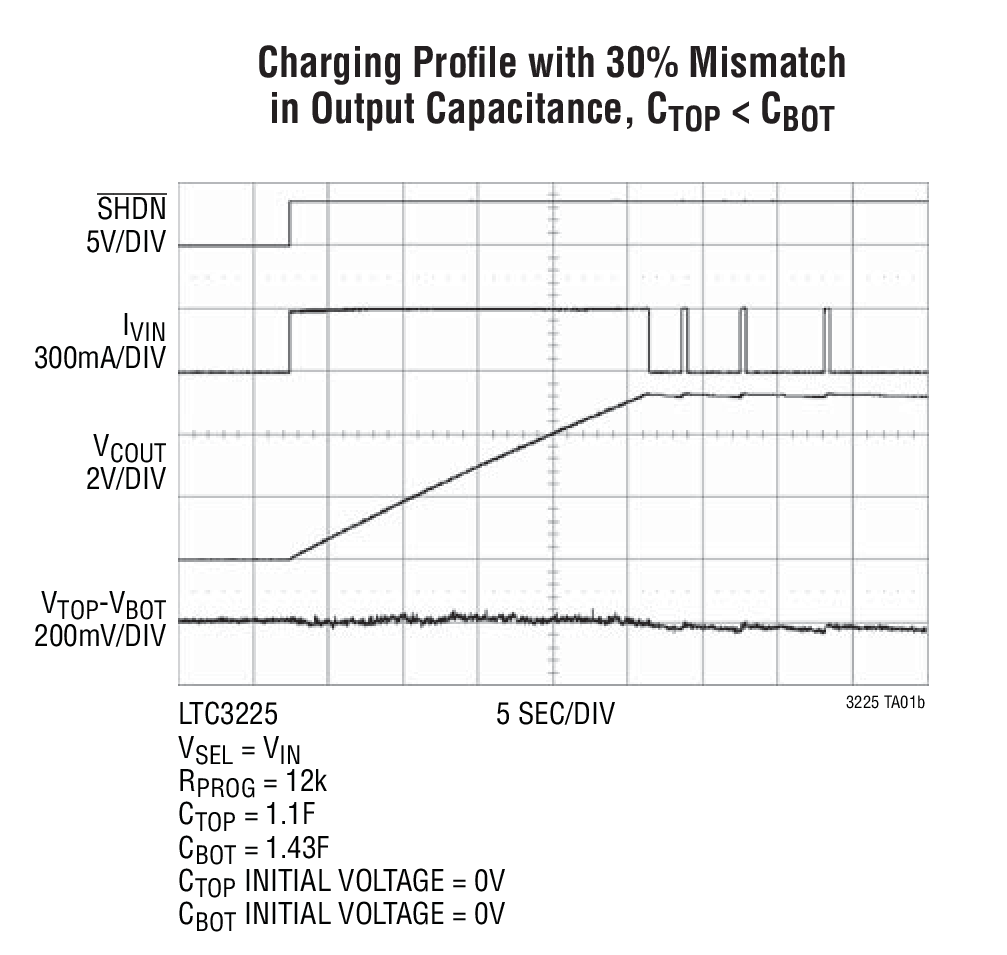

LTC3225典型应用图例二
LTC3225 - 封装图解：

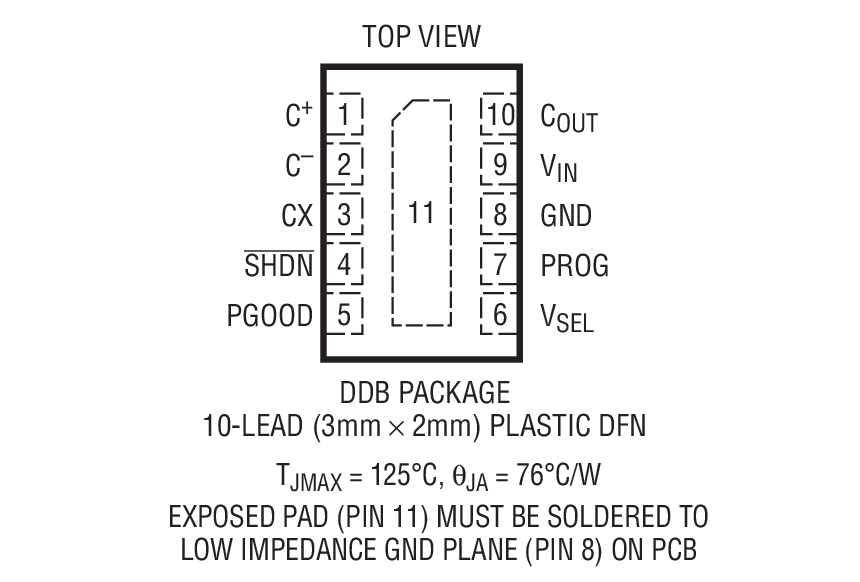

LTC3225封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3225介绍

LTC3225 - LTC3225是150mA 超级电容充电器

LTC3225是LINEAR凌力尔特公司的一款超级电容器充电器产品，LTC3225是LTC3225是150mA 超级电容充电器，本站介绍了LTC3225的封装应用图解、特点和优点、功能等，并给出了与LTC3225相关的LINEAR元器件型号供参考。

LTC3225 - LTC3225是150mA 超级电容充电器 - 超级电容器充电器 - 电源管理 - 凌力尔特

LTC3225 - 150mA 超级电容充电器

LTC3225/LTC3225-1 - 150mA 超级电容充电器 - Linear Technology（凌力尔特）

功能描述

LTC3225 / LTC3225-1 是一款可编程超级电容充电器，专为一个低至 2.8V 至 5.5V 的输入电源把两个串联的超级电容器充电至一个固定输出电压 (LTC3225 为 4.8V / 5.3V，LTC3225-1 为 4V / 4.5V) 而设计。自动单元平衡处理可防止任一个超级电容器遭受过压损坏。无需平衡电阻器。

低输入噪声、低静态电流和低外部元件数目 (一个跨接电容器、一个布设在 VIN 上的旁路电容器和一个编程电阻器) 使得 LTC3225 / LTC3225-1 成为小型电池供电型应用的理想选择。

充电电流水平利用一个外部电阻器来设置。当输入电源被拿掉时，LTC3225 / LTC3225-1 将自动进入一种低电流状态，此时从超级电容器吸收的电流不到 1μA。

LTC3225 / LTC3225-1 采用 10 引脚 2mm x 3mm DFN 封装。

特点
  • 两个串联超级电容器的低噪声恒定频率充电
  • 自动单元平衡处理可防止在充电过程中发生电容器过压现象
  • 可编程充电电流 (高达 150mA)
  • 每个单元可选的 2.4V 或 2.65V 稳压 (LTC3225)
  • 每个单元可选的 2V 或 2.25V 稳压 (LTC3225-1)
  • 自动再充电
  • 在待机模式中 IVIN = 20μA
  • ICOUT < 1μA (当输入电源被拿掉时)
  • 无电感器
  • 纤巧型应用电路 (3mm x 2mm DFN 封装，所有元件的高度均 <1mm)
    • 应用
  • 具高峰值功率负载的电流受限型应用 (LED 闪光灯、PCMCIA 发送脉冲、HDD 脉冲、GPRS/GSM 发送器)
  • 备用电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3225EDDB-1#PBF 3x2 DFN-10 E $2.86
    LTC3225EDDB-1#TRMPBF 3x2 DFN-10 E $2.86 $2.05
    LTC3225EDDB-1#TRPBF 3x2 DFN-10 E $2.86 $2.00
    LTC3225EDDB#PBF 3x2 DFN-10 E $2.86
    LTC3225EDDB#TRMPBF 3x2 DFN-10 E $2.86 $2.05
    LTC3225EDDB#TRPBF 3x2 DFN-10 E $2.86 $2.00
