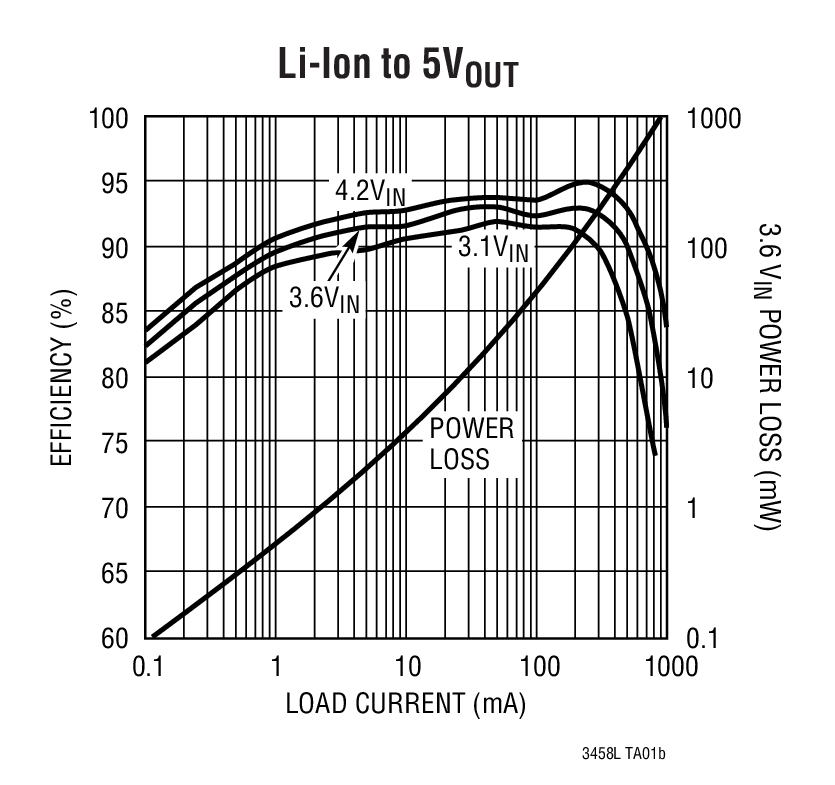

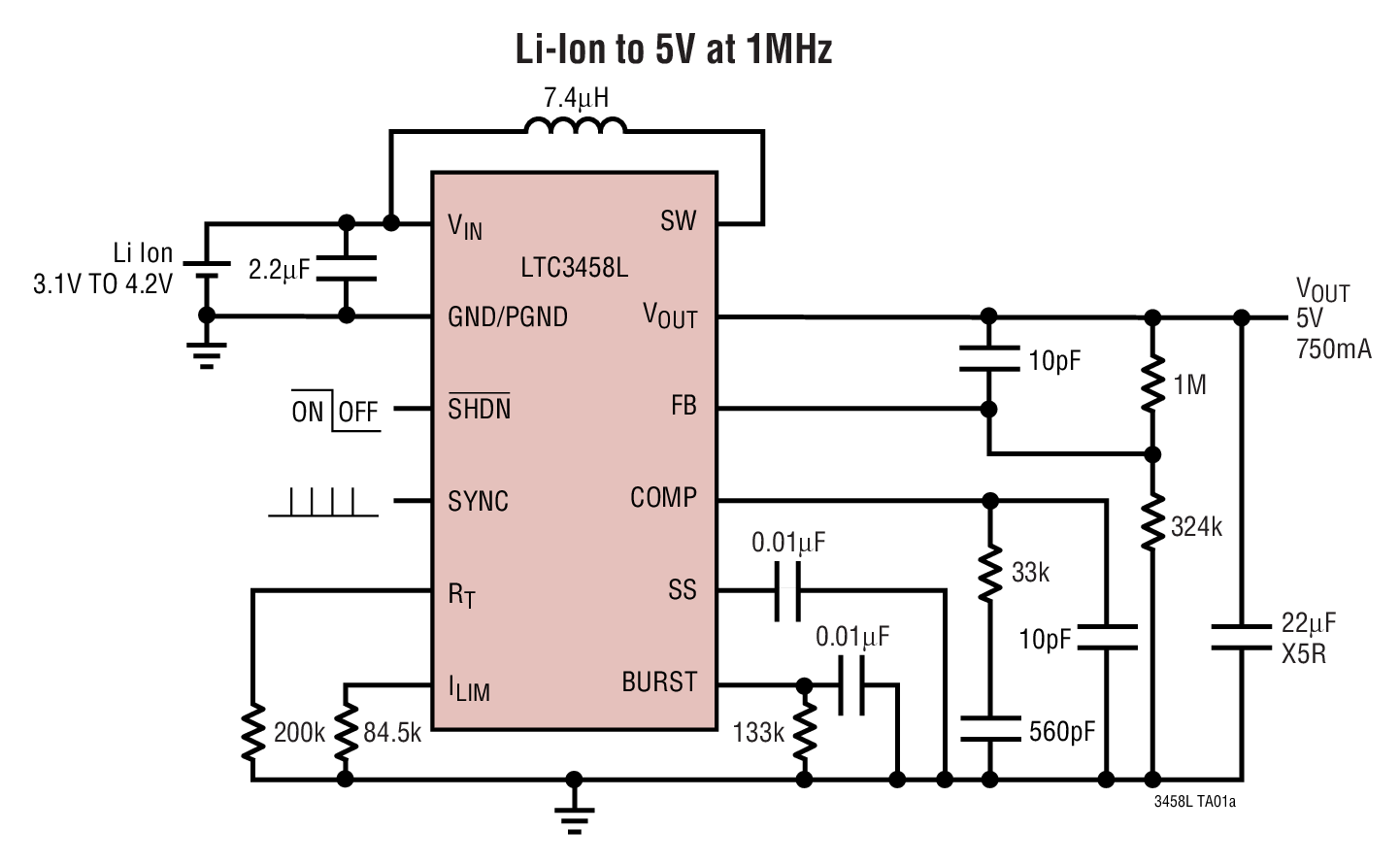

LTC3458L - 典型应用图例：

LTC3458L - 封装图解：

LTC3458L - LTC3458L是具输出断接功能的 1.7A、1.5MHz 同步升压型 DC/DC 转换器

LTC3458L是Linear公司的一款微功率升压产品，LTC3458L是具输出断接功能的 1.7A、1.5MHz 同步升压型 DC/DC 转换器，本站介绍了LTC3458L的封装应用图解、特点和优点、功能等，并给出了与LTC3458L相关的凌力尔特元器件型号供参考。

LTC3458L - 具输出断接功能的 1.7A、1.5MHz 同步升压型 DC/DC 转换器

LTC3458L - 具输出断接功能的 1.7A、1.5MHz 同步升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3458L　是一款高效率、电流模式、固定频率、升压型　DC/DC　转换器，具有真正的输出断接和浪涌电流限制功能。LTC3458L　的额定参数是针对高达6V的输出而拟订的，并具有一个　0.2Ω N　沟道　MOSFET　开关和一个0.3Ω P　沟道　MOSFET　同步整流器。LTC3458L　非常适合于电池供电型应用，并包括可编程输出电压、开关频率和环路补偿。振荡器频率可被设定为高达　1.5MHz，也可同步至一个外部时钟。

在突发模式操作期间，静态电流仅为　12μA，从而最大限度地延长了便携式应用中的电池使用寿命。突发模式电流门限、峰值电流限值和软起动功能可从外部进行设置。其他特点包括 <1μA　的停机电流、抗振铃控制和热限制。LTC3458L　采用扁平 (高度仅　0.75mm)、4mm x 3mm 12　引脚　DFN　封装。

特点

高效率：高达 95%

浪涌电流限制和输出断接功能

高达 6V 的可编程输出电压

1.5V 至 6V 输入范围

高达 1.5MHz 的可编程/可同步固定频率操作

可编程自动突发模式 (Burst Mode) 操作

具可编程软起动周期和峰值电流限值的电流模式控制

0.2Ω N 沟道和 0.3Ω P 沟道开关

超低静态电流：12μA (在睡眠模式中），< 1μA (在停机模式中)

12 引脚 4mm x 3mm 耐热增强型 DFN 封装
