LTC3533 - 2A 宽输入电压同步降压-升压型 DC/DC 转换器

LTC3533 - 2A 宽输入电压同步降压-升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

LTC3533 是一款宽 VIN 范围、高效率、固定频率、降压-升压型 DC/DC 转换器，可在输入电压高于、低于或等于输出电压的条件下运作。该 IC 所采用的拓扑结构可通过所有操作模式提供一个连续转换功能，从而使得该产品非常适合于输出电压处于输入电压范围内的单节锂离子/锂聚合物电池或多节碱性/镍氢 (NiMH) 电池应用。

LTC3533 提供了可设置突发模式操作功能、低至 1.8V 的扩展 VIN 和 VOUT 范围、以及更高的输出电流。高达 2MHz 的开关频率由一个外部电阻器来设置。突发模式门限由连接在 BURST 引脚和 GND 之间的单个电阻器来设置。

其他特点包括 1μA 的停机电流、短路保护、可设置软起动、电流限制和热停机功能。LTC3533 采用耐热增强型 14 引脚 (3mm x 4mm x 0.75mm) DFN 封装。

可由高于、低于或等于输出电压的输入电压获得稳压输出

1.8V 至 5.5V (输入) 和 5.25V (输出) 电压范围

0.8A 连续输出电流：VIN > 1.8V

2A 连续输出电流：VIN > 3V

单个电感器

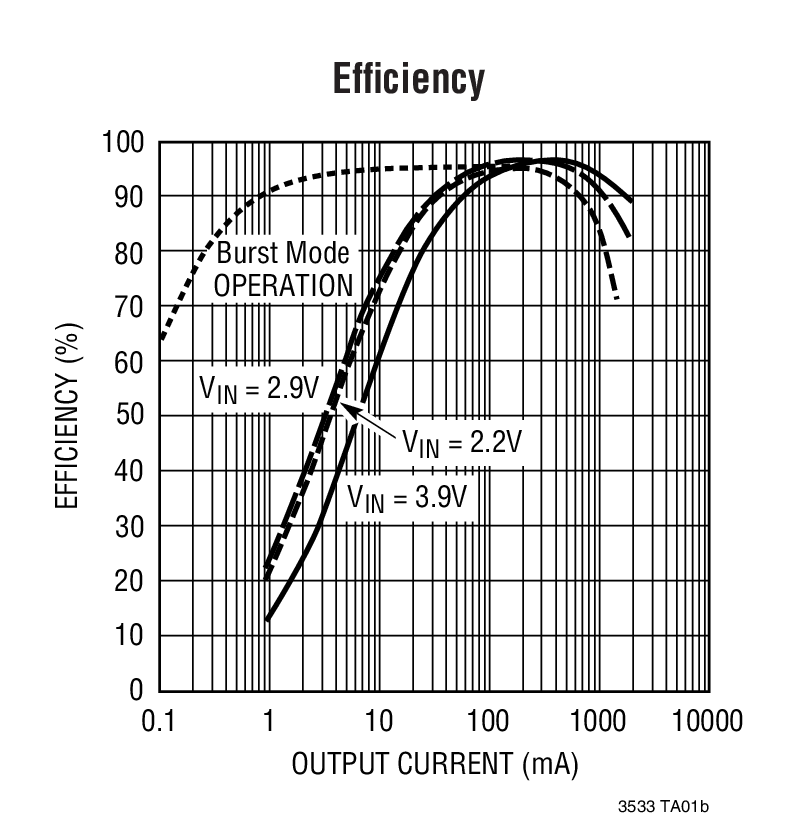

同步整流：效率高达 96%

可设置自动突发模式 (Burst Mode) 操作：IQ = 40μA

在停机模式中提供了输出断接

可设置频率范围：300kHz 至 2MHz

停机电流 <1μA

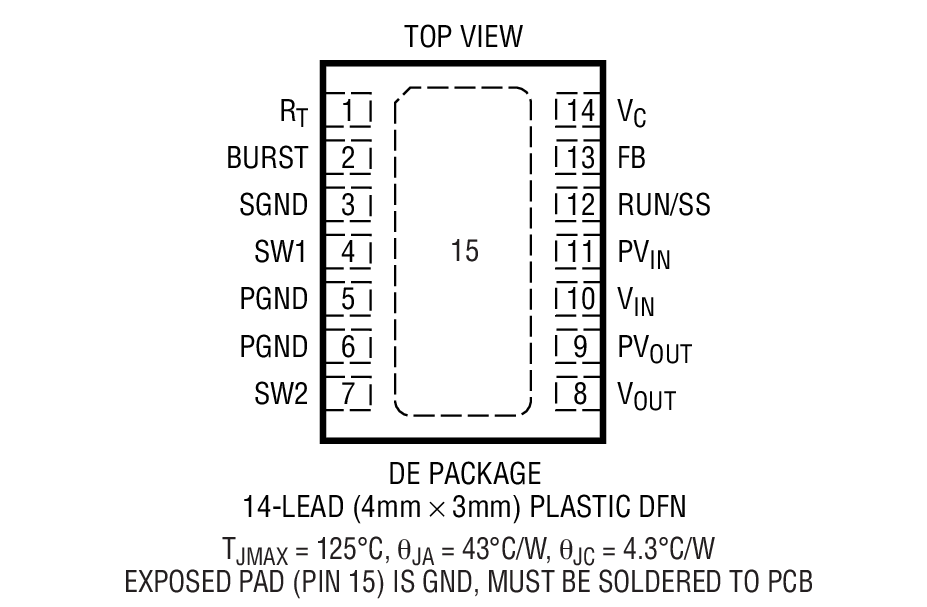

小外形、耐热增强型 14 引脚 (3mm x 4mm x 0.75mm) DFN 封装

GSM 调制解调器

手持式仪器

数码相机

智能手机

媒体播放器

微型硬盘驱动器电源

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3533EDE#PBF	4x3 DFN-14	E	$5.07	$3.55
LTC3533EDE#TRPBF	4x3 DFN-14	E		$3.61
