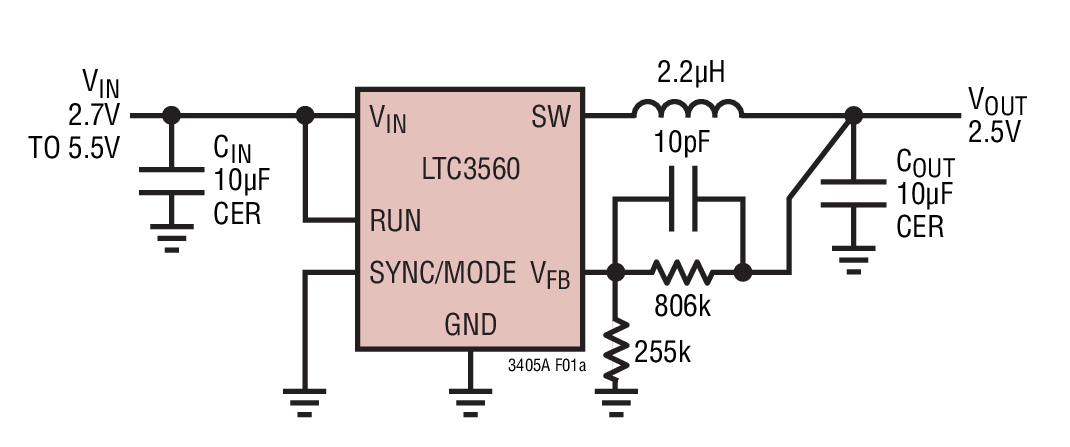

LTC3560典型应用图例一

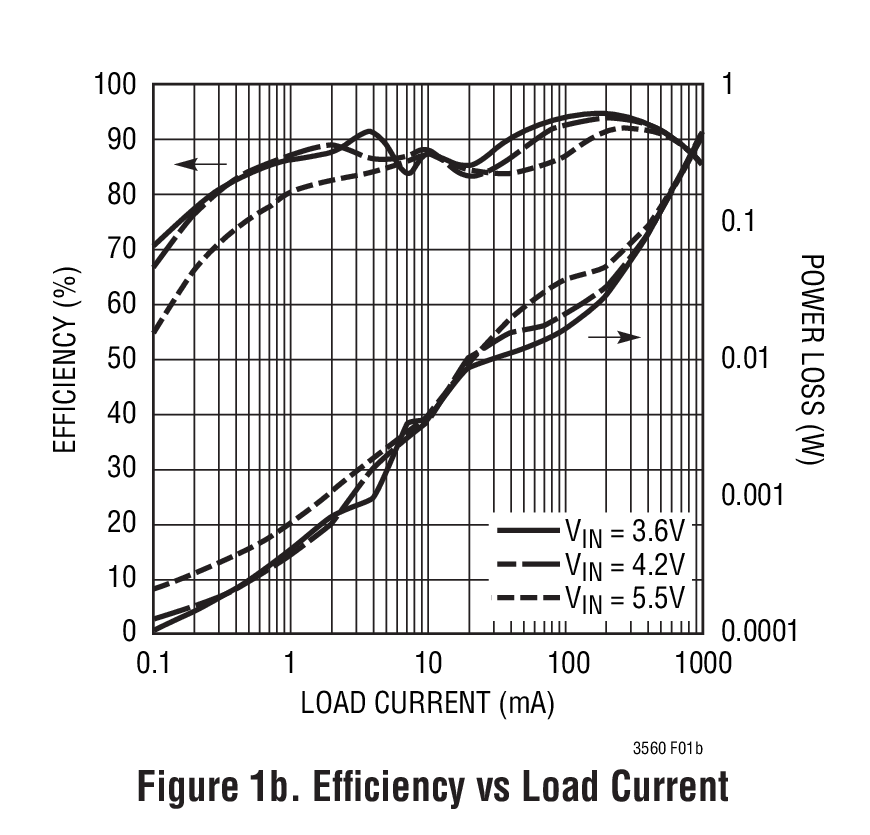

LTC3560典型应用图例二
LTC3560 - 封装图解：

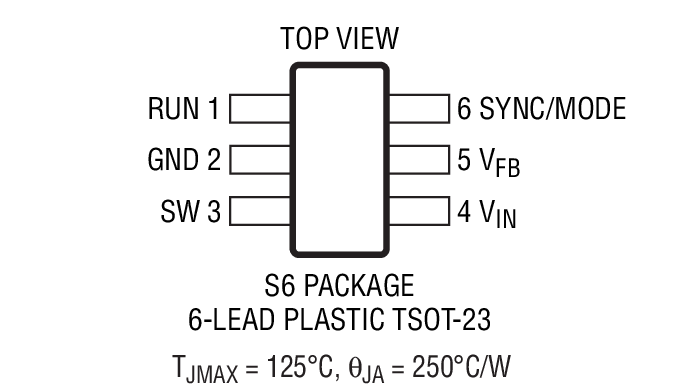

LTC3560封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3560介绍

LTC3560 - LTC3560是采用 ThinSOT 封装的 2.25MHz、800mA 同步降压型稳压器

LTC3560是LINEAR凌力尔特公司的一款微功率降压产品，LTC3560是LTC3560是采用 ThinSOT 封装的 2.25MHz、800mA 同步降压型稳压器，本站介绍了LTC3560的封装应用图解、特点和优点、功能等，并给出了与LTC3560相关的LINEAR元器件型号供参考。

LTC3560 - LTC3560是采用 ThinSOT 封装的 2.25MHz、800mA 同步降压型稳压器 - 微功率降压 - 电源管理 - 凌力尔特

LTC3560 - 采用 ThinSOT 封装的 2.25MHz、800mA 同步降压型稳压器

LTC3560 - 采用 ThinSOT 封装的 2.25MHz、800mA 同步降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3560 是一款采用恒定频率、电流模式架构的高效率、单片式同步降压型稳压器。操作期间的电源电流仅为 16µA，并在停机模式中降至 < 1µA。2.5V 至 5.5V 的输入电压范围使 LTC3560 成为单节锂离子/锂聚合物电池供电型应用的理想选择。100% 占空比能力实现了低压差操作，并延长了便携式系统中的电池使用寿命。

在内部将开关频率设定为 2.25MHz，因而允许采用小型表面贴装电感器和电容器。对于那些对噪声敏感的应用，可从外部使 LTC3560 拥有 1MHz 至 3MHz 的同步范围。在同步期间或当 SYNC/MODE 引脚被拉至高电平时，突发模式操作被禁用，以防止低频纹波干扰音频电路。

内部同步开关提升了效率，并免除了增设一个外部肖特基二极管的需要。利用 0.6V 反馈基准电压能够容易地对低输出电压提供支持。LTC3560 采用扁平 (高度仅 1mm) ThinSOT 封装。

特点
  • 高效率：达 95%
  • 低输出纹波 (<20mVP-P) 突发模式 (Burst Mode) 操作：IQ = 16µA
  • 2.5V 至 5.5V 输入电压范围
  • 2.25MHz 恒定频率操作
  • 可同步至外部时钟
  • 无需肖特基二极管
  • 可在采用陶瓷电容器的情况下保持稳定
  • 低压差操作：100% 占空比
  • 0.6V 基准允许低输出电压
  • 停机模式吸收的电源电流 < 1µA
  • ±2% 输出电压准确度
  • 旨在获得卓越的电压和负载瞬态响应的电流模式操作
  • 过热保护
  • 扁平 (高度仅 1mm) ThinSOT™ 封装
    • 应用
  • 蜂窝电话
  • 无线和 DSL 调制解调器
  • 数码相机
  • 媒体播放器
  • 便携式仪器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3560ES6#TR SOT-23 E $2.71 $1.90
    LTC3560ES6#TRMPBF SOT-23 E $2.71 $1.95
    LTC3560ES6#TRPBF SOT-23 E $2.71 $1.90
    LTC3560IS6#PBF SOT-23 I $3.13
    LTC3560IS6#TRMPBF SOT-23 I $3.13 $2.24
    LTC3560IS6#TRPBF SOT-23 I $3.13 $2.19
