当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT8610
LT8610技术文档下载：
LT8610技术文档产品手册下载
LT8610 - 典型应用图例：

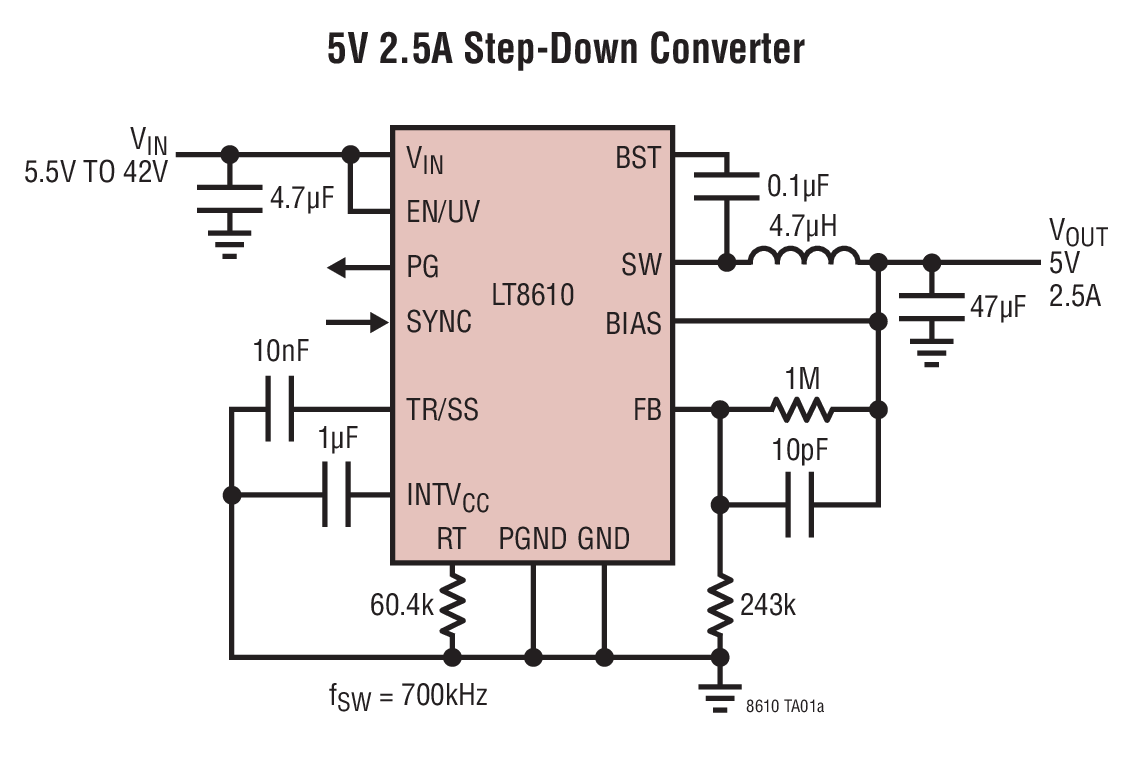

LT8610典型应用图例一

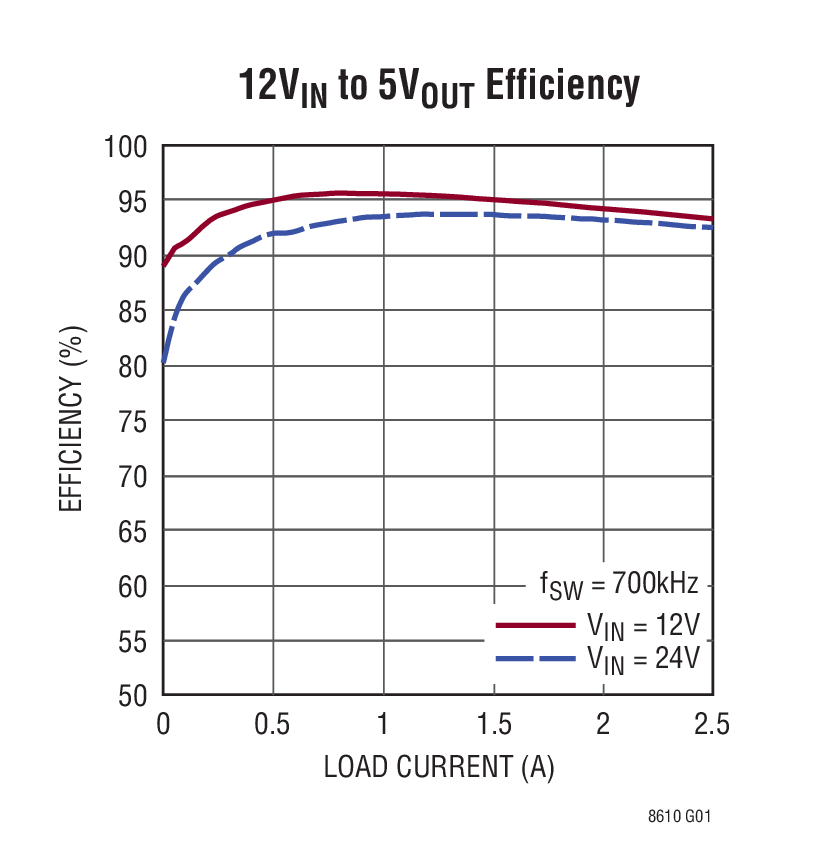

LT8610典型应用图例二
LT8610 - 封装图解：

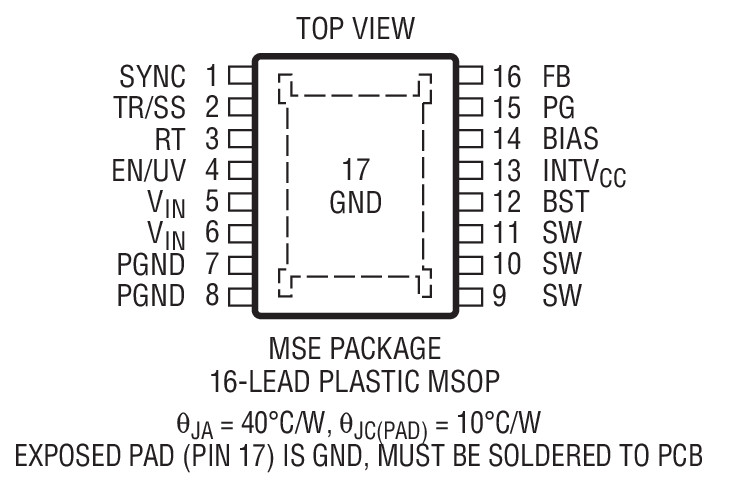

LT8610封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT8610介绍

LT8610 - LT8610是具 2.5μA 静态电流的 42V、2.5A 同步降压型稳压器

LT8610是LINEAR凌力尔特公司的一款微功率降压产品，LT8610是LT8610是具 2.5μA 静态电流的 42V、2.5A 同步降压型稳压器，本站介绍了LT8610的封装应用图解、特点和优点、功能等，并给出了与LT8610相关的LINEAR元器件型号供参考。

LT8610 - LT8610是具 2.5μA 静态电流的 42V、2.5A 同步降压型稳压器 - 微功率降压 - 电源管理 - 凌力尔特

LT8610 - 具 2.5μA 静态电流的 42V、2.5A 同步降压型稳压器

LT8610 - 具 2.5μA 静态电流的 42V、2.5A 同步降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LT8610 是一款紧凑、高效率、高速、同步、单片式、降压型开关稳压器，仅消耗 2.5μA 静态电流。该器件集成了上管和下管电源开关以及所有必要的电路，以最大限度地降低增设外部组件的需要。低纹波突发模式(Burst Mode) 操作可在非常低的输出电流条件下实现高效率，同时保持输出纹波低于 10mVP-P。一个 SYNC 引脚用于实现至外部时钟的同步。内部补偿和峰值电流模式拓扑允许使用小型电感器，并实现快速瞬态响应和优良的环路稳定性。EN/UV 引脚具有一个准确的 1V 门限，并可用于设置 VIN 欠压闭锁或关断 LT8610 以将输入电源电流减小至 1μA。TR/SS 引脚上的一个电容器负责设置启动期间的输出电压斜坡上升速率。当 VOUT 位于编程输出电压的 ±9% 以内及出现故障情况时，PG 引脚将发出指示信号。LT8610 采用小外形 16 引脚 MSOP 封装，具有用于实现低热阻的裸露衬垫。

特点
  • 宽输入电压范围：3.4V 至 42V
  • 超低静态电流突发模式 (Burst Mode) 操作： 2.5μA IQ (调节 12VIN 至 3.3VOUT) 输出纹波 < 10mVP-P
  • 高效率同步操作： 96% 效率 (在 1A，从 12VIN 产生 5VOUT) 94% 效率 (在 1A，从 12VIN 产生 3.3VOUT)
  • 快速最小接通时间：50ns
  • 在所有条件下均可提供低压差：200mV (在 1A)
  • 允许使用小型电感器
  • 低 EMI
  • 可调及可同步频率范围：200kHz 至 2.2MHz
  • 电流模式操作
  • 准确的 1V 使能引脚门限
  • 内部补偿
  • 输出软起动和跟踪
  • 小外形的耐热性能增强型 16 引脚 MSOP 封装
    • 应用
  • 汽车和工业电源
  • 通用降压
  • GSM 电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT8610EMSE#PBF MS-16E E $5.07 $3.55
    LT8610EMSE#TRPBF MS-16E E $3.61
    LT8610HMSE#PBF MS-16E H $5.94 $4.16
    LT8610HMSE#TRPBF MS-16E H $4.21
    LT8610IMSE MS-16E I $5.59 $3.91
    LT8610IMSE#PBF MS-16E I $5.59 $3.91
    LT8610IMSE#TRPBF MS-16E I $3.97
