当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC4070
LTC4070技术文档下载：
LTC4070技术文档产品手册下载
LTC4070 - 典型应用图例：

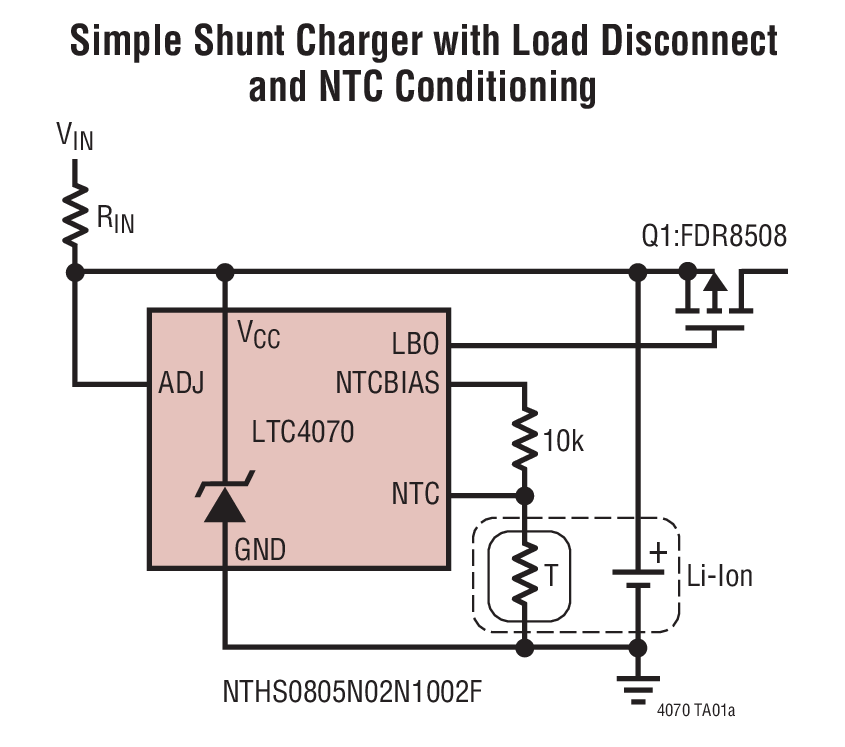

LTC4070典型应用图例一

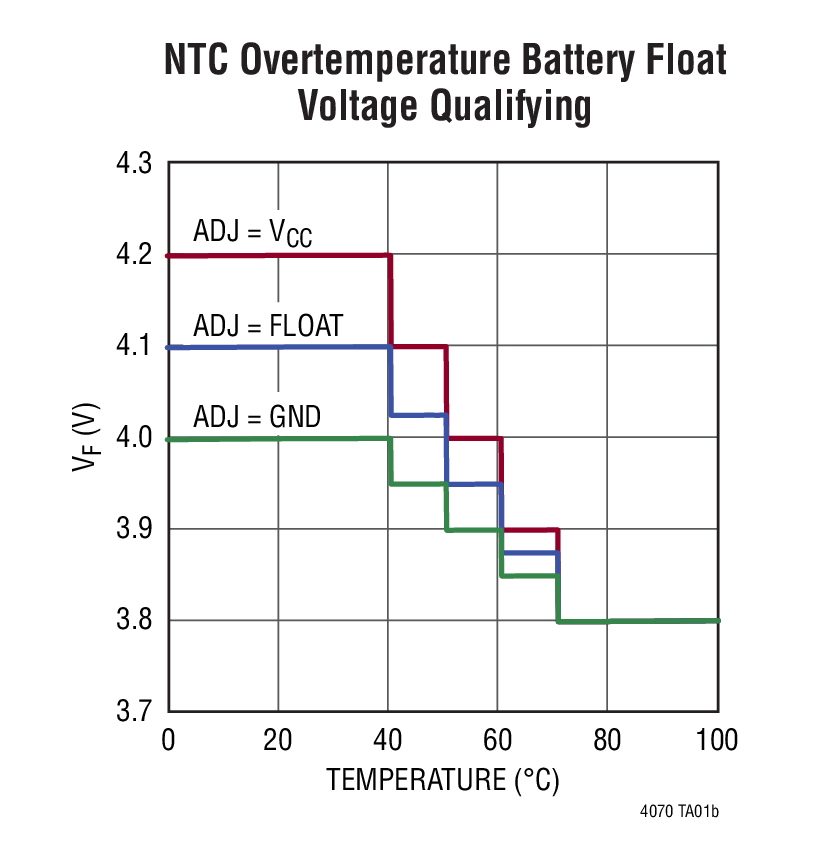

LTC4070典型应用图例二
LTC4070 - 封装图解：

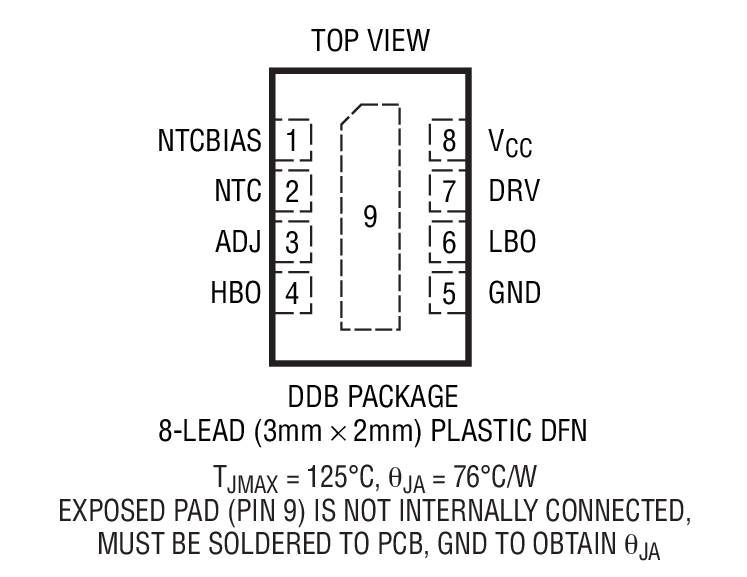

LTC4070封装图解一

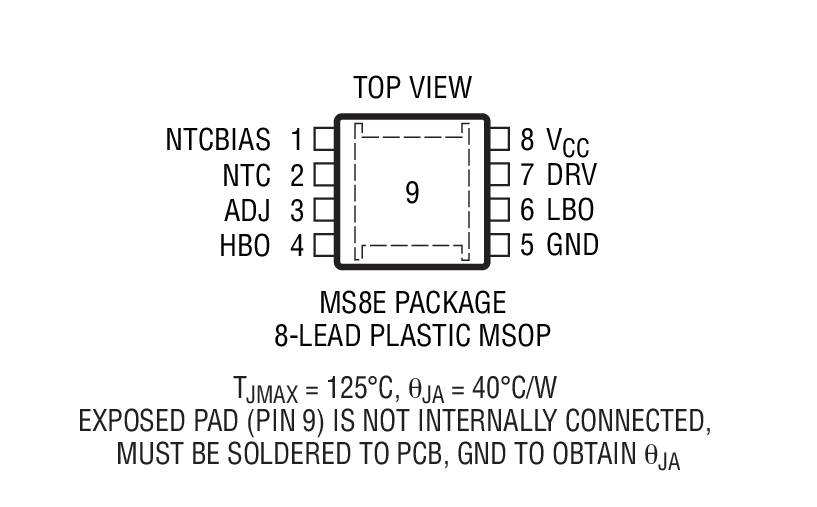

LTC4070封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4070介绍

LTC4070 - LTC4070是并联锂离子 / 锂聚合物电池充电器系统

LTC4070是LINEAR凌力尔特公司的一款线性充电器产品，LTC4070是LTC4070是并联锂离子 / 锂聚合物电池充电器系统，本站介绍了LTC4070的封装应用图解、特点和优点、功能等，并给出了与LTC4070相关的LINEAR元器件型号供参考。

LTC4070 - LTC4070是并联锂离子 / 锂聚合物电池充电器系统 - 线性充电器 - 电源管理 - 凌力尔特

LTC4070 - 并联锂离子 / 锂聚合物电池充电器系统

LTC4070 - 并联锂离子 / 锂聚合物电池充电器系统 - Linear Technology（凌力尔特）

功能描述

LTC4070 实现了从非常低电流、间歇或连续充电电源对锂离子 / 锂聚合物电池的简单充电。450nA 至 50mA 的工作电流使得能够采用以前不能用的电源来充电。通过增设一个外部通路器件，可以将并联电流提升至 500mA。采用并联充电时，实现了堆叠电池高电压电池组的固有平衡。凭借其低工作电流，LTC4070 很适合于对能量收集应用中的薄膜电池进行充电，在此类应用中，充电电源有可能是间歇型或非常低功率型。LTC4070 的独特架构造就了一款极其简单的电池充电器解决方案；仅需一个外部电阻器。

LTC4070 提供了一个可通过引脚来选择的浮置电压，该浮置电压的准确度在整个工作温度和并联电流范围内达 1%。通过在 NTC 热敏电阻温度高于 40ºC 时自动降低电池浮置电压，该器件的集成化电池热适宜性调整器延长了电池的使用寿命。LTC4070 还提供了低和高电池状态输出。对于要求封装保护的应用，可参考 LTC4071。

该器件可提供两种耐热性能增强型封装、一种紧凑型扁平 (高度仅 0.75mm) 8 引脚 (2mm x 3mm) DFN 封装和一种 8 引脚 MSOP 封装。

特点
  • 低工作电流 (450nA)
  • 在整个温度和并联电流范围内实现 1% 的浮置电压准确度
  • 50mA 最大内部并联电流 (采用外部 PFET 时可达 500mA)
  • 可通过引脚来选择的浮置电压：4.0V、4.1V、4.2V
  • 用于提供锂离子 / 锂聚合物电池保护的超低功率脉动 NTC 浮置电压调节
  • 适合于间歇、连续和非常低功率充电电源
  • 低和高电池状态输出
  • 简单的低电压负载断接应用
  • 耐热性能增强型、扁平 (高度仅 0.75mm) 8 引脚 (2mm x 3mm) DFN 封装和 MSOP 封装
    • 应用
  • 低功率锂离子 / 锂聚合物电池备份
  • 具备份的太阳能电源系统
  • 存储器备份
  • 嵌入式汽车
  • 薄膜电池
  • 能量收
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4070EDDB#PBF 3x2 DFN-8 E $2.94
    LTC4070EDDB#TRMPBF 3x2 DFN-8 E $2.94 $2.11
    LTC4070EDDB#TRPBF 3x2 DFN-8 E $2.94 $2.06
    LTC4070EMS8E#PBF MS-8 E $3.14 $2.20
    LTC4070EMS8E#TRPBF MS-8 E $2.26
    LTC4070IDDB#PBF 3x2 DFN-8 I $3.30
    LTC4070IDDB#TRMPBF 3x2 DFN-8 I $3.30 $2.36
    LTC4070IDDB#TRPBF 3x2 DFN-8 I $3.30 $2.31
    LTC4070IMS8E#PBF MS-8 I $3.62 $2.53
    LTC4070IMS8E#TRPBF MS-8 I $2.59
