当前位置:Linear公司 > > 凌力尔特芯片 >> LTC4099
LTC4099技术文档下载:
LTC4099技术文档产品手册下载
LTC4099 - 典型应用图例:

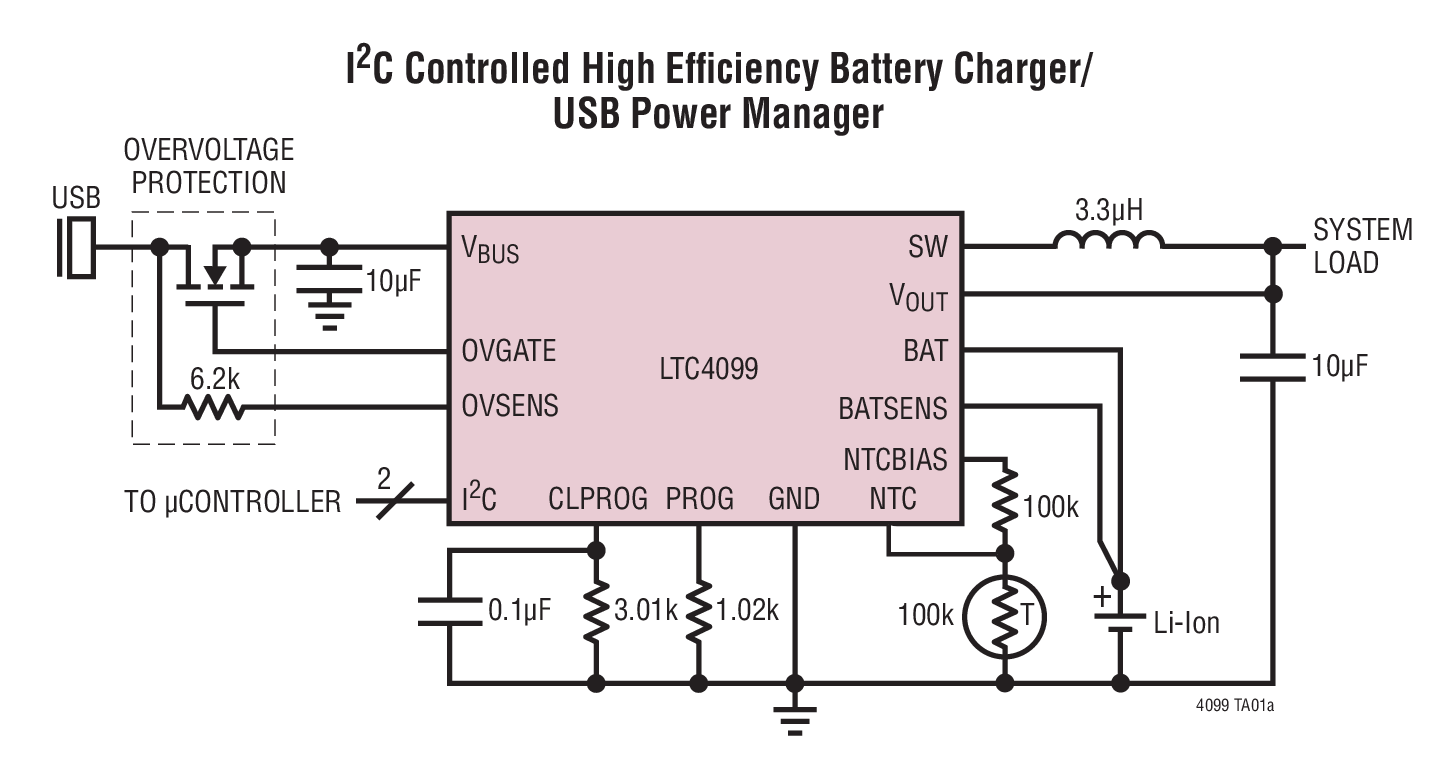

LTC4099典型应用图例一

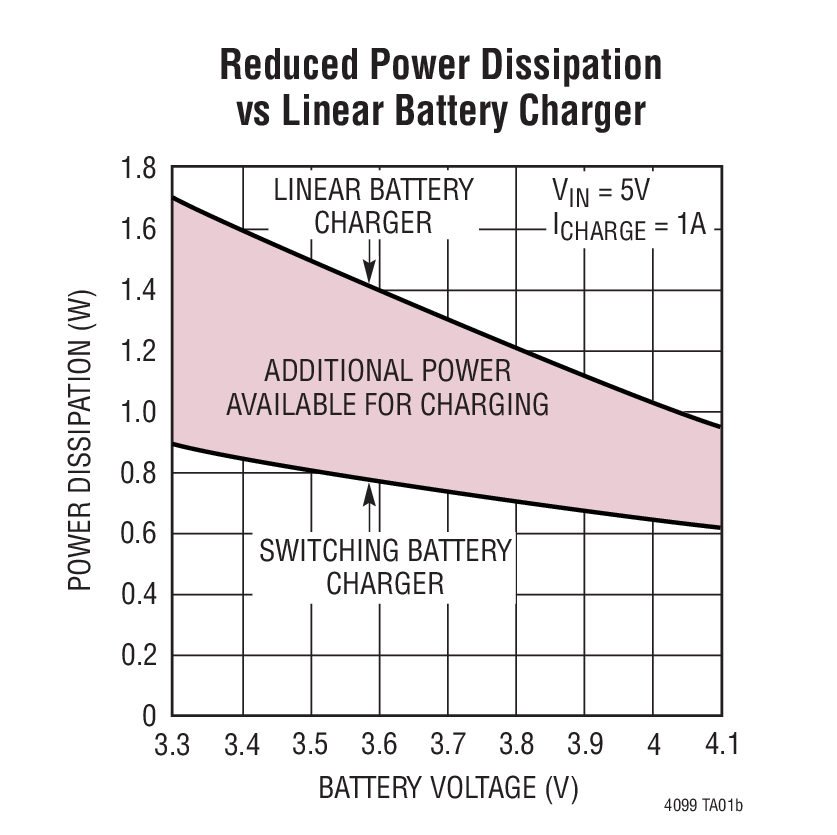

LTC4099典型应用图例二
LTC4099 - 封装图解:

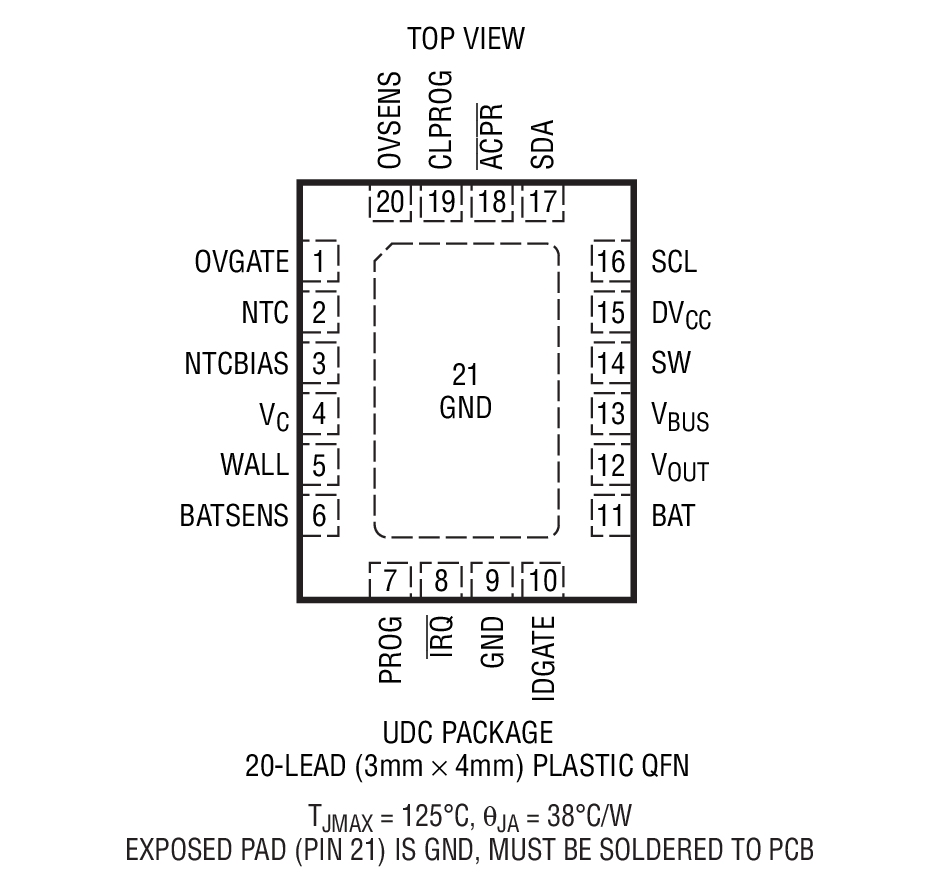

LTC4099封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC4099介绍
LTC4099 - LTC4099是具过压保护功能的 I2C 控制型 USB 电源管理器/充电器

LTC4099是Linear公司的一款USB 电源管理器 (PowerPath、电池充电器)产品,LTC4099是具过压保护功能的 I2C 控制型 USB 电源管理器/充电器,本站介绍了LTC4099的封装应用图解、特点和优点、功能等,并给出了与LTC4099相关的凌力尔特元器件型号供参考。

LTC4099 - 具过压保护功能的 I2C 控制型 USB 电源管理器/充电器

LTC4099 - 具过压保护功能的 I2C 控制型 USB 电源管理器/充电器 - Linear Technology(凌力尔特)

功能描述

LTC4099 是一款 I2C 控制型高效率 USB PowerPathTM 控制器和全功能锂离子/锂聚合物电池充电器。该器件能够对来自多种电源 (包括 USB、墙上适配器和锂离子/锂聚合物电池) 的功率分配进行无缝管理。

LTC4099 可自动地限制其输入电流,以保持与 USB 标准的兼容性。对于汽车和其他高电压应用,LTC4099 将与一个外部开关稳压器相连。USB 输入和辅助输入控制器均具有 Bat-Track 优化充电功能,旨在为应用提供最大的功率,并缓解高功率密度应用中的散热问题。

I2C 端口实现了重要应用参数 (包括输入电流限值、充电电流和浮动电压) 的数字控制。而且,还能够通过 I2C 端口读回一些状态位。

一个过压保护电路可保护 LTC4099 的低电压VBUS 引脚免遭高电压的损坏。LTC4099 采用了 20 引脚 3mm x 4mm x 0.75mm QFN 封装。

特点
  • 具 Bat-TrackTM 自适应输出控制功能的开关稳压器实现了有限输入功率的最佳使用
  • 用于提供最佳系统性能和状态信息的 I2C 端口
  • 输入过压保护
  • 外部降压型开关稳压器的 Bat-Track 控制最大限度地提高了采用汽车和其他高电压电源时的效率
  • 可在采用低电量电池时实现即时接通操作
  • 可任选的过热电池查验器改善了高温电池安全裕度
  • 当输入功率有限或不可用时,理想二极管可无缝地连接电池
  • 全功能锂离子/锂聚合物电池充电器
  • 具热限制功能的 1.5A 最大充电电流
  • 转换速率控制降低了开关 EMI
  • 20 引脚 3mm x 4mm x 0.75mmQFN 封装
  • 应用
  • 媒体播放器
  • 便携式导航装置
  • 智能手机
  • 工业手持式设备
  • 便携式医疗仪器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4099EUDC#PBF 3x4 QFN-20 E $3.14 $2.20
    LTC4099EUDC#TRPBF 3x4 QFN-20 E $2.26
