LTC6905技术文档下载：

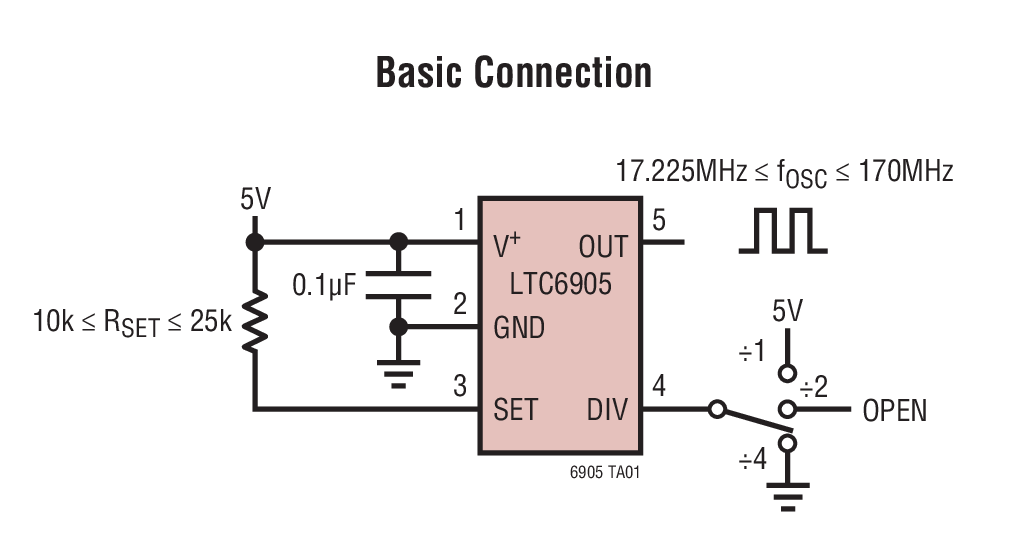

LTC6905 - 典型应用图例：

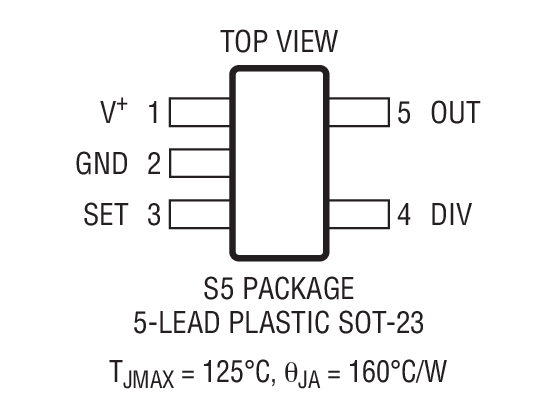

LTC6905 - 封装图解：
LTC6905 - LTC6905是采用电阻器设定 17MHz 至 170MHz 频率的 SOT-23 封装振荡器
LTC6905是Linear公司的一款硅振荡器产品，LTC6905是采用电阻器设定 17MHz 至 170MHz 频率的 SOT-23 封装振荡器，本站介绍了LTC6905的封装应用图解、特点和优点、功能等，并给出了与LTC6905相关的凌力尔特元器件型号供参考。
LTC6905 - 采用电阻器设定 17MHz 至 170MHz 频率的 SOT-23 封装振荡器
LTC6905 - 采用电阻器设定 17MHz 至 170MHz 频率的 SOT-23 封装振荡器 - Linear Technology（凌力尔特）
功能描述

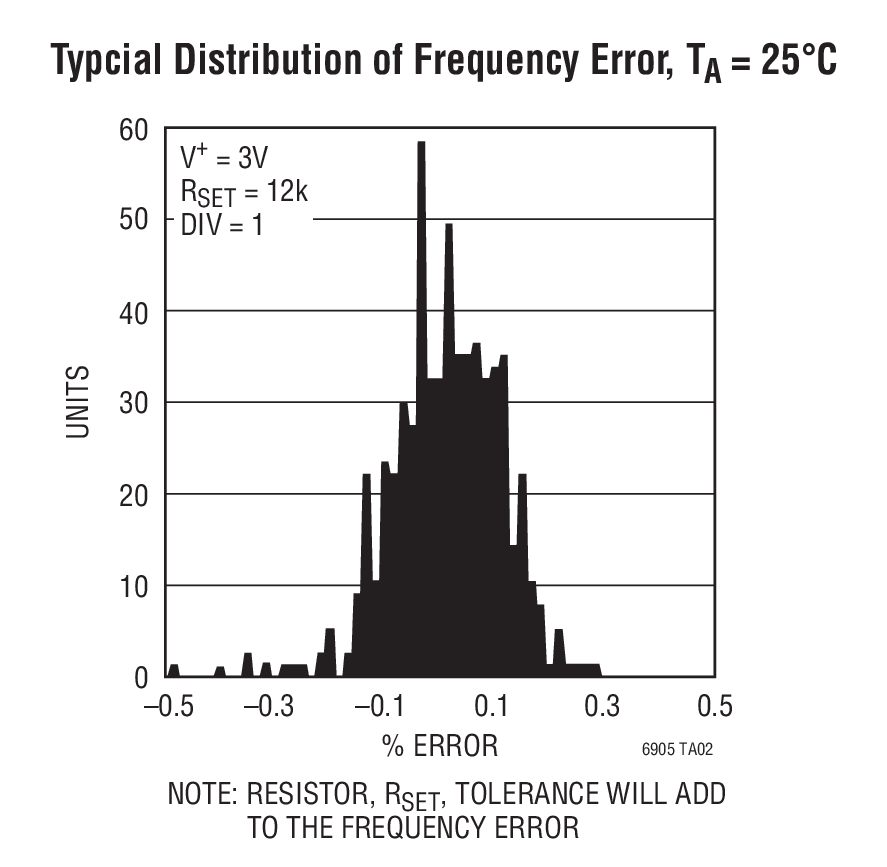

LTC6905 精准、可编程硅振荡器易于使用，且占用的板级空间非常小。它只需单个电阻器便可在 17MHz 至 170MHz 的范围内设定输出频率，典型频率误差为 0.5% 或更小。
LTC6905 采用 2.7V 至 5.5V 单工作电源，并提供了一个轨至轨、50% 占空比的方波输出。CMOS 输出驱动器确保了快速上升/下降时间和轨至轨开关操作。工作原理很简单：采用一个阻值为 10k 至 25k 的电阻器 RSET 来设定频率，而且，一个内部三态分频器 (DIV 输入) 允许对主时钟进行 1、2 或 4 分频，从而为每个 RSET 阻值提供了三种频率。
LTC6905 包括一个专有的反馈环路，该反馈环路用于对 RSET 与频率之间的关系进行线性化处理，因而免除了采用表格来计算频率的需要。可采用概括如下的简单公式来轻松地设置振荡器的频率：
对于包括一个内部频率设定电阻器的较高准确度、固定频率器件版本，请参见 LTC6905-XXX 系列的数据表。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC6905CS5 | SOT-23 | C | $2.28 | |
| LTC6905CS5#PBF | SOT-23 | C | $2.28 | |
| LTC6905CS5#TR | SOT-23 | C | $2.28 | $1.65 |
| LTC6905CS5#TRM | SOT-23 | C | $2.28 | $1.67 |
| LTC6905CS5#TRMPBF | SOT-23 | C | $2.28 | $1.67 |
| LTC6905CS5#TRPBF | SOT-23 | C | $2.28 | $1.65 |
| LTC6905HS5 | SOT-23 | H | $3.25 | |
| LTC6905HS5#PBF | SOT-23 | H | $3.25 | |
| LTC6905HS5#TR | SOT-23 | H | $3.25 | $2.44 |
| LTC6905HS5#TRM | SOT-23 | H | $3.25 | $2.46 |
| LTC6905HS5#TRMPBF | SOT-23 | H | $3.25 | $2.46 |
| LTC6905HS5#TRPBF | SOT-23 | H | $3.25 | $2.44 |
| LTC6905IS5 | SOT-23 | I | $2.71 | |
| LTC6905IS5#PBF | SOT-23 | I | $2.71 | |
| LTC6905IS5#TR | SOT-23 | I | $2.71 | $2.04 |
| LTC6905IS5#TRM | SOT-23 | I | $2.71 | $2.06 |
| LTC6905IS5#TRMPBF | SOT-23 | I | $2.71 | $2.06 |
| LTC6905IS5#TRPBF | SOT-23 | I | $2.71 | $2.04 |
| LTC6905MPS5#PBF | SOT-23 | MP | $7.02 | |
| LTC6905MPS5#TRMPBF | SOT-23 | MP | $7.02 | $5.09 |
| LTC6905MPS5#TRPBF | SOT-23 | MP | $5.04 |
