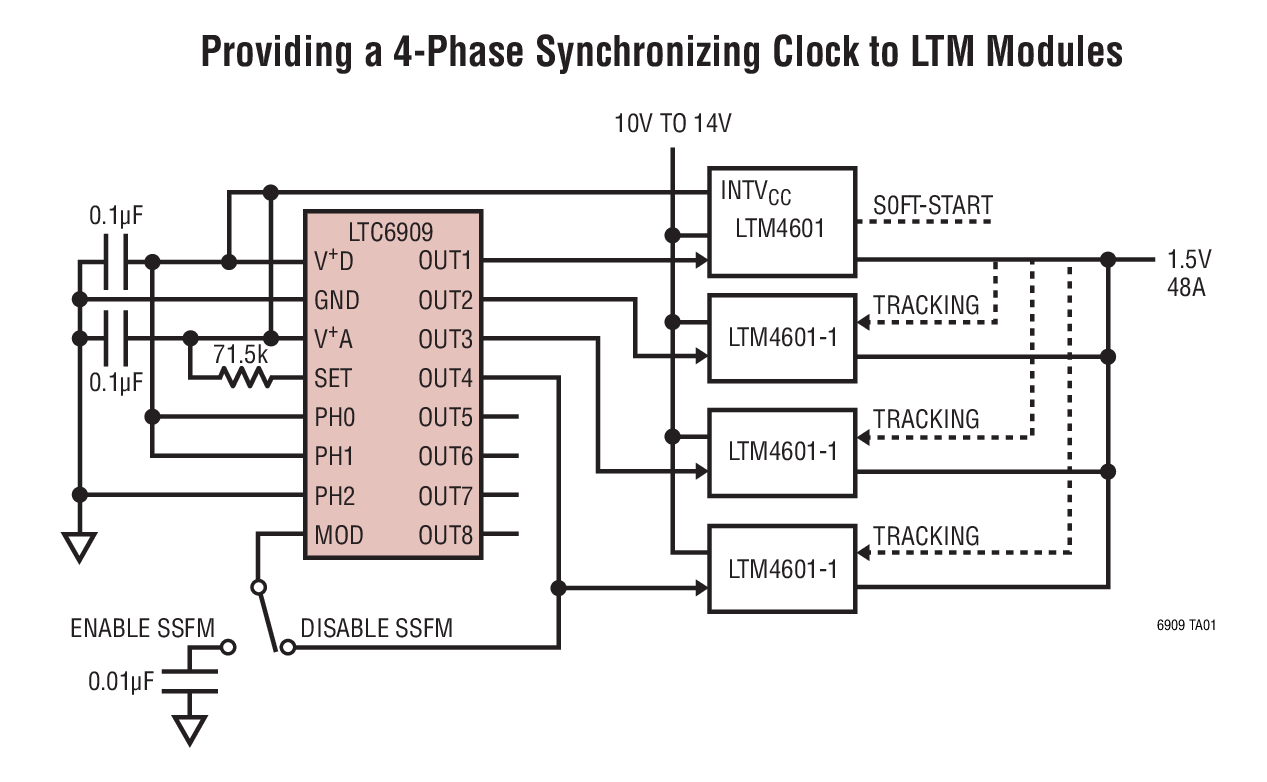

LTC6909 - 典型应用图例：

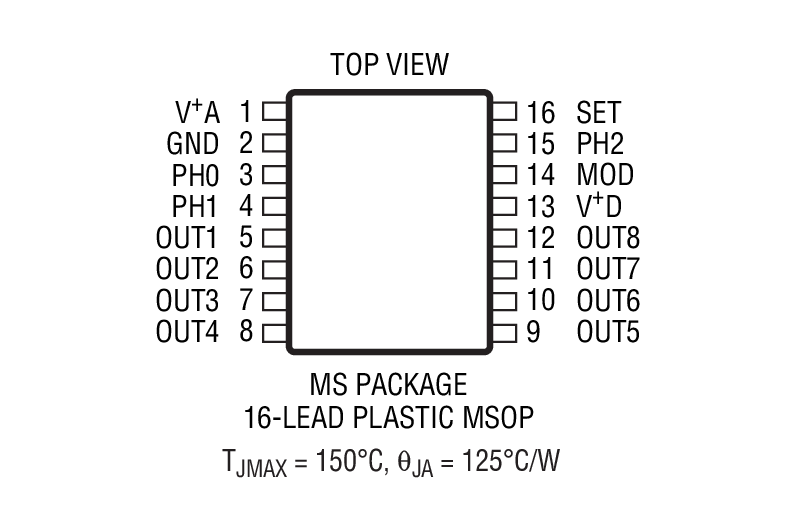

LTC6909 - 封装图解：

LTC6909 - LTC6909是采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器

LTC6909是Linear公司的一款硅振荡器产品，LTC6909是采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器，本站介绍了LTC6909的封装应用图解、特点和优点、功能等，并给出了与LTC6909相关的凌力尔特元器件型号供参考。

LTC6909 - 采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器

LTC6909 - 采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器 - Linear Technology（凌力尔特）

功能描述

LTC6909 是一款易于使用的精准振荡器，它能够提供1、2、3、4、5、6、7 或 8 相同步输出。LTC6909 还提供了扩频调制 (SSFM) 功能，可启用该电路来改善电磁兼容性 (EMC) 性能。

8 个单独的输出提供了多达 8 个轨至轨、50% 占空比时钟信号。利用 3 个逻辑输入对输出进行配置以实现相位分离，范围从 45° 至 120° (3 至 8 相)。也可以把时钟输出保持于低电平或配置为高阻抗。单个电阻器与相位配置相组合，用于根据下列公式来设定输出频率：

fOUT = 20MHz • 10k / (RSET • PH)

其中的 PH = 3、4、5、6、7 或 8。

LTC6909 可在那些仅需要一个或两个输出相位的应用中使用。或者，也可以利用 LTC6908 器件系列来提供相同的两个输出信号，但这些器件采用的是较小的 SOT-23 或 2mm x 3mm DFN 封装。LTC6908-1 提供了互补 (180°) 输出，而 LTC6908-2 则提供了正交 (90°) 输出。

特点

1 、2、3、4、5、6、7 或 8 相输出

利用一个外部电阻器来设定输出频率 (范围从 12.5kHz 至 6.67MHz)

可任选的扩频调频用于改善 EMI 性能

±10% 频率扩展

可以将输出保持于低电平或浮置 (高阻抗)

3 种扩频调制速率：fOUT/16、fOUT/32 和 fOUT/64

400μA 电源电流

采用 2.7V 至 5.5V 单工作电源

快速启动时间

第一个周期准确

输出呈高阻抗，直到频率稳定为止

MS16 封装

应用

使多个开关电源实现同步
