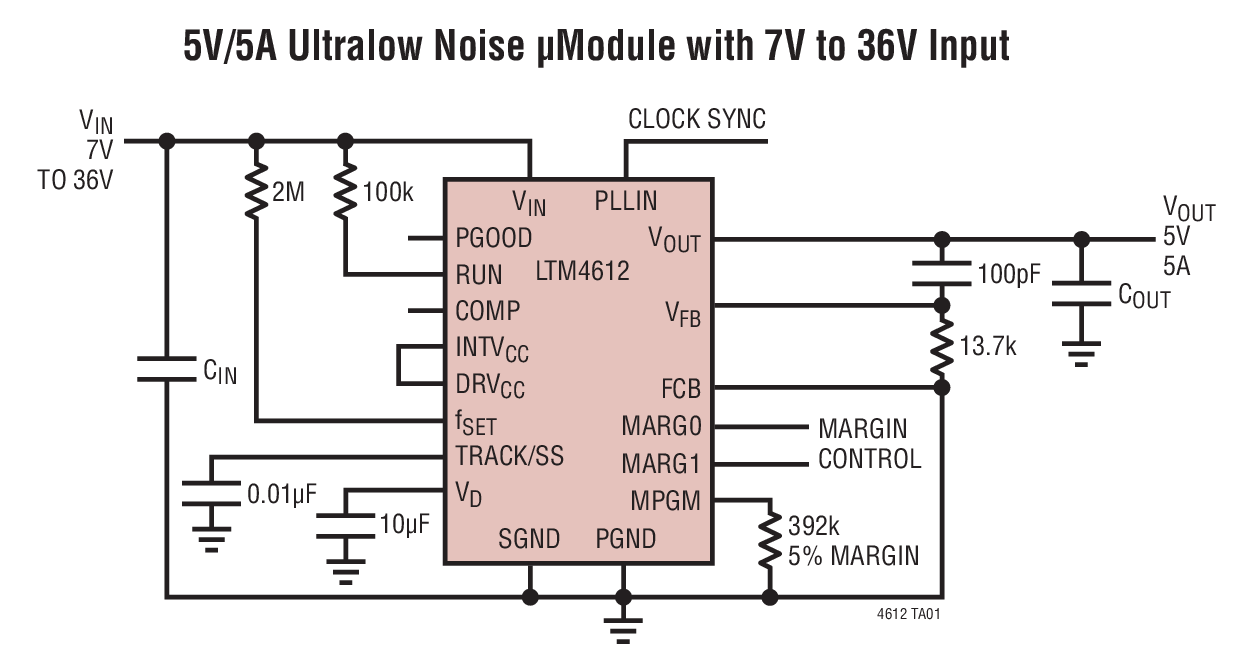

LTM4612典型应用图例一

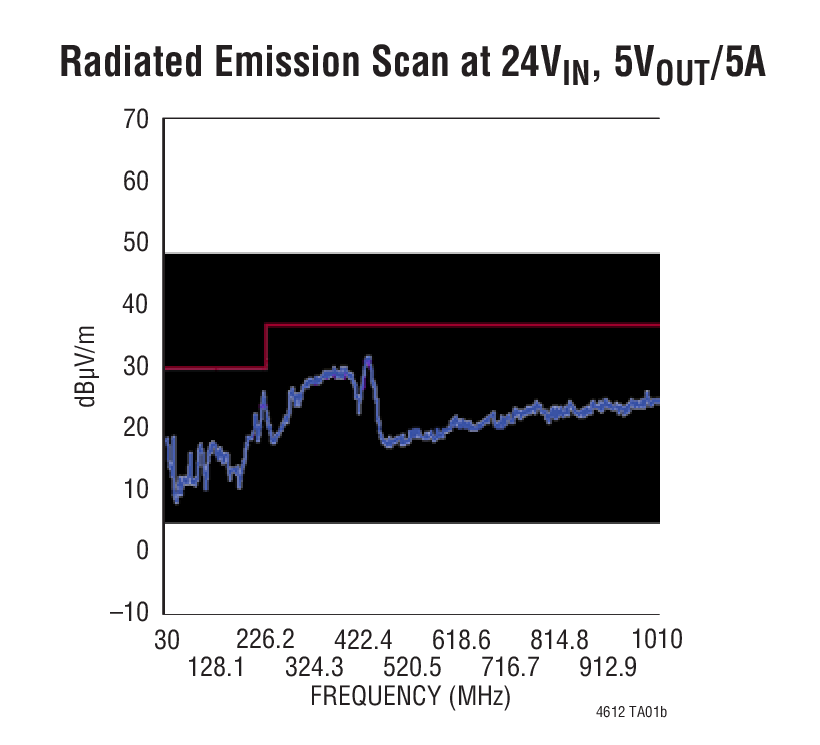

LTM4612典型应用图例二
LTM4612 - 封装图解：

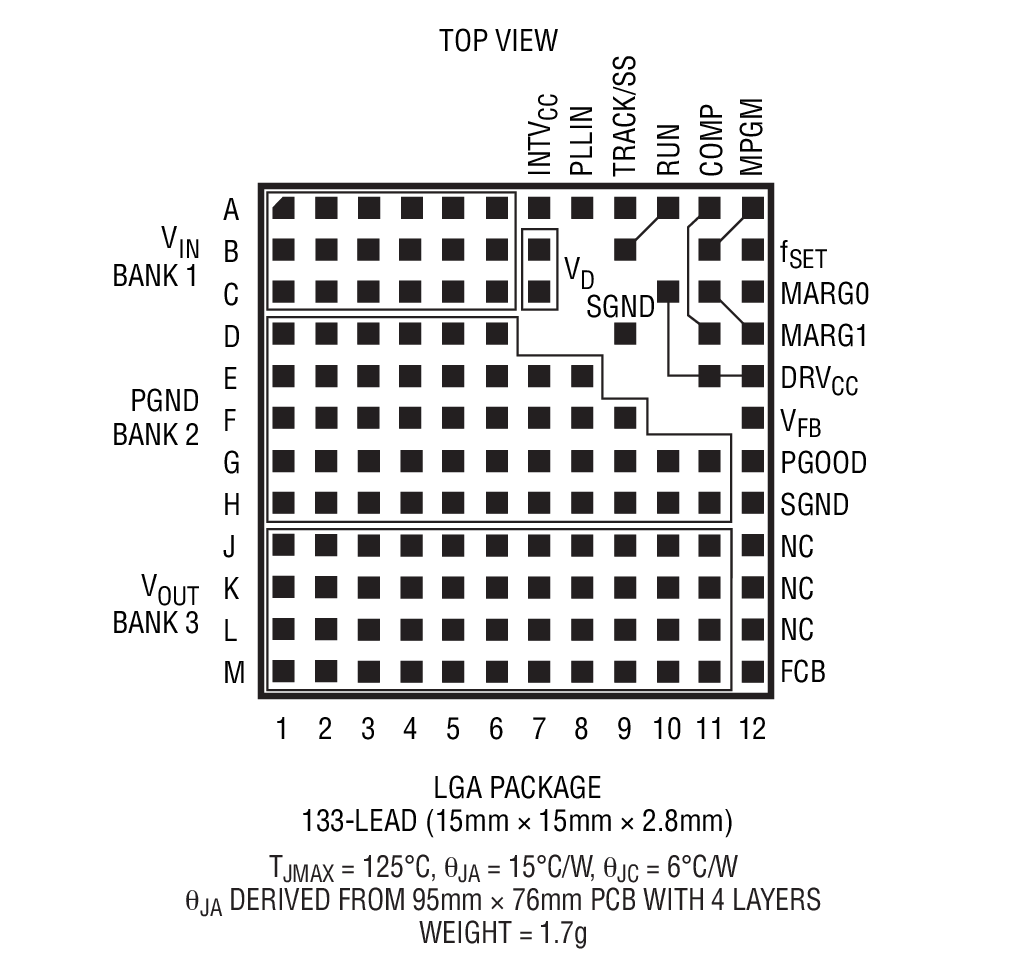

LTM4612封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTM4612介绍

LTM4612 - LTM4612是符合 EN55022B 规格的 36Vin、15Vout、5A、DC/DC μModule 稳压器

LTM4612是LINEAR凌力尔特公司的一款超低噪声稳压器产品，LTM4612是LTM4612是符合 EN55022B 规格的 36Vin、15Vout、5A、DC/DC μModule 稳压器，本站介绍了LTM4612的封装应用图解、特点和优点、功能等，并给出了与LTM4612相关的LINEAR元器件型号供参考。

LTM4612 - LTM4612是符合 EN55022B 规格的 36Vin、15Vout、5A、DC/DC μModule 稳压器 - 超低噪声稳压器 - 航天和严酷环境 - 凌力尔特

LTM4612 - 符合 EN55022B 规格的 36Vin、15Vout、5A、DC/DC μModule 稳压器

LTM4612 - 符合 EN55022B 规格的 36Vin、15Vout、5A、DC/DC μModule 稳压器 - Linear Technology（凌力尔特）

功能描述
LTM4612 是一款符合 EN55022 Class B 规格的高电压输入和输出、5A 开关模式 DC/DC 电源。封装中内置了开关控制器、功率 FET、电感器和所有的支持元件。LTM4612 的工作输入电压范围为 5V 至 36V，可支持一个 3.3V 至 15V 的输出电压范围 (由单个外部电阻器来设定)。仅需采用大容量的输入和输出电容器便可完成设计。

由于采用了高开关频率和一种自适应接通时间电流模式架构，因而实现了针对电压和负载变化的快速瞬态响应，且并未牺牲稳定性。

内置的输入滤波器和噪声抵消电路实现了低噪声耦合，从而有效地降低了电磁干扰 (EMI) —— 见图 4 和 8。此外，还可以使该 DC/DC μModule 与一个外部时钟相同步，以减少无用的频率谐波，并允许执行 PolyPhase 操作，用于提供高负载电流。

LTM4612 采用节省空间的耐热性能增强型 15mm x 15mm x 2.8mm LGA 封装，因而可以利用 PC 板底部上的未用空间，以实现高密度负载点调节。LTM4612 是无铅型器件，并符合 RoHS 标准。
特点
  • 完整的低 EMI 开关模式电源
  • 符合 EN55022 Class B 规格
  • 宽输入电压范围：5V 至 36V
  • 3.3V 至 15V 输出电压范围
  • 5A DC，7A 峰值输出电流
  • 低输入和输出参考噪声
  • 输出电压跟踪和裕度
  • 电源良好跟踪和裕度调节
  • PLL 频率同步
  • ±1.5% 调整点准确度
  • 电流折返保护功能 (在启动时停用)
  • 并联 / 均流
  • 超快瞬态响应
  • 电流模式控制
  • 可编程软起动
  • 输出过压保护
  • -55°C 至 125ºC 工作温度范围 (LTM4612MPV)
  • 小占板面积、扁平 (15mm x 15mm x 2.8mm) 表面贴装型 LGA 封装
    • 应用
  • 电信和网络设备
  • 工业和航空电子设备
  • RF 系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM4612EV#PBF 15mm × 15mm × 2.82mm LGA E $28.42 $19.89
    LTM4612IV#PBF 15mm × 15mm × 2.82mm LGA I $31.26 $21.88
    LTM4612MPV#PBF 15mm × 15mm × 2.82mm LGA MP $57.79 $40.45
