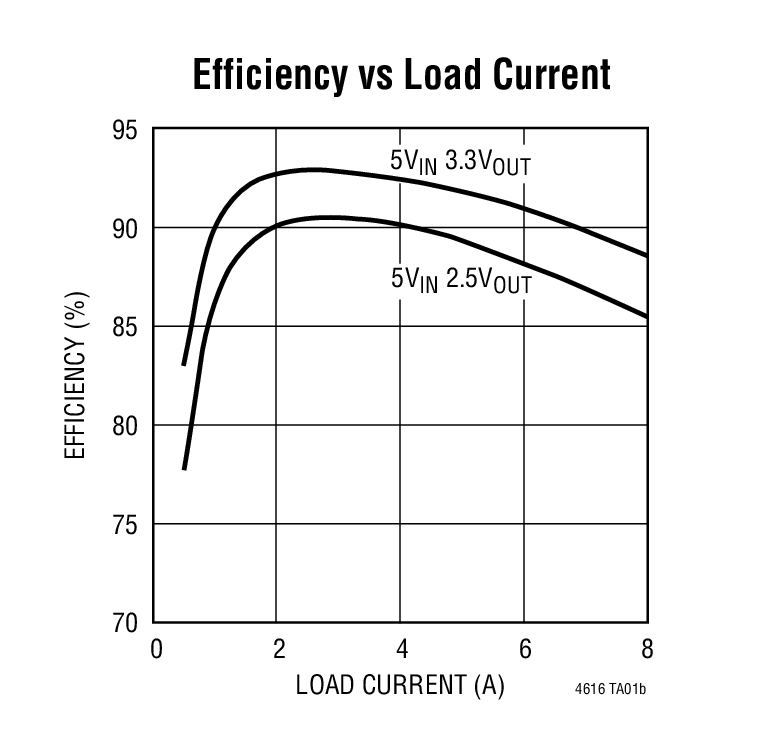

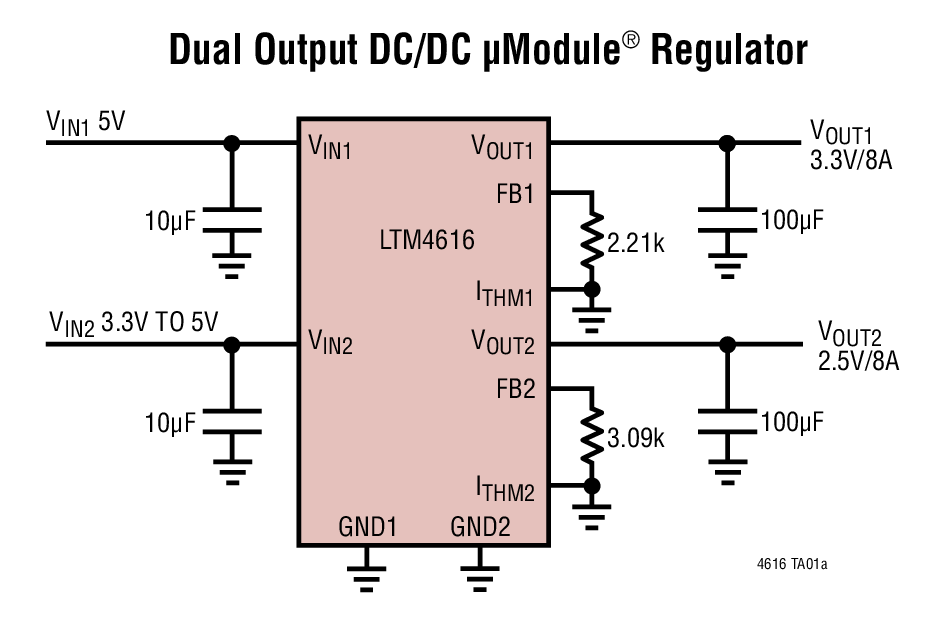

LTM4616 - 典型应用图例：

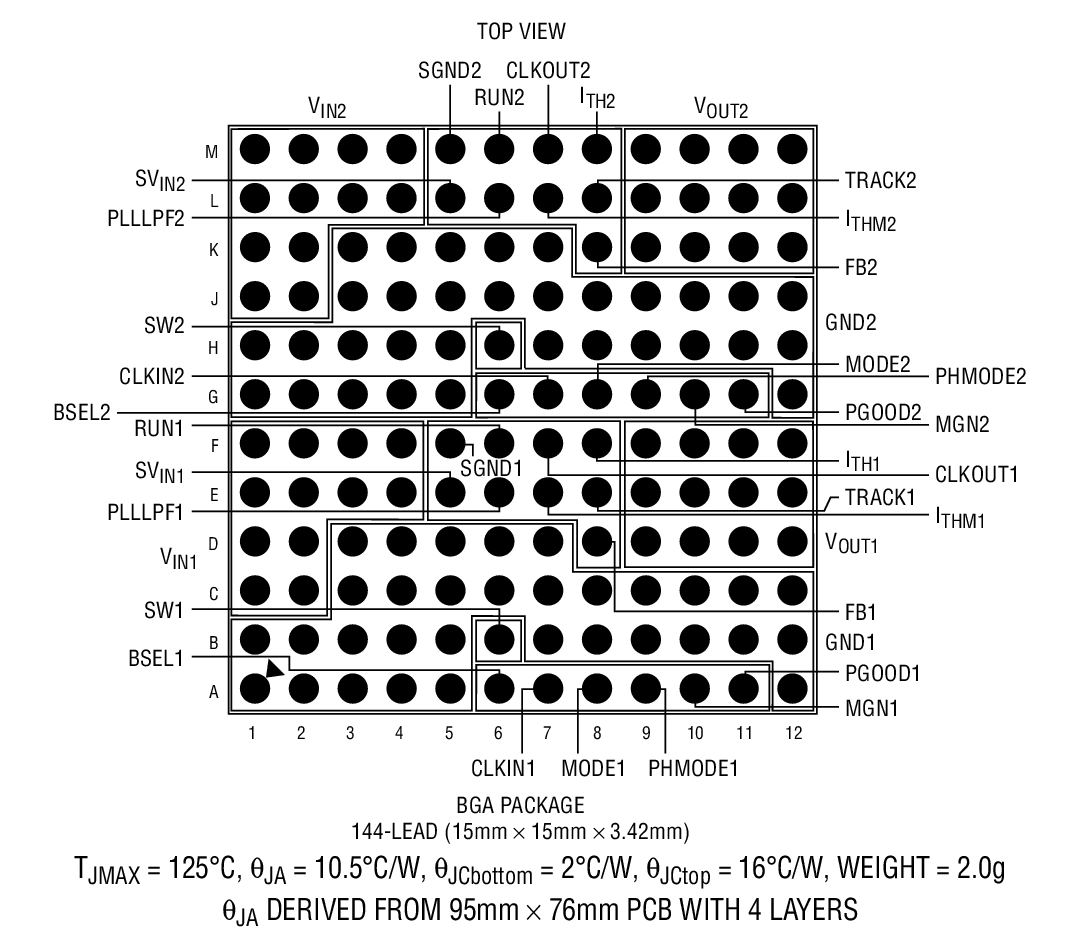

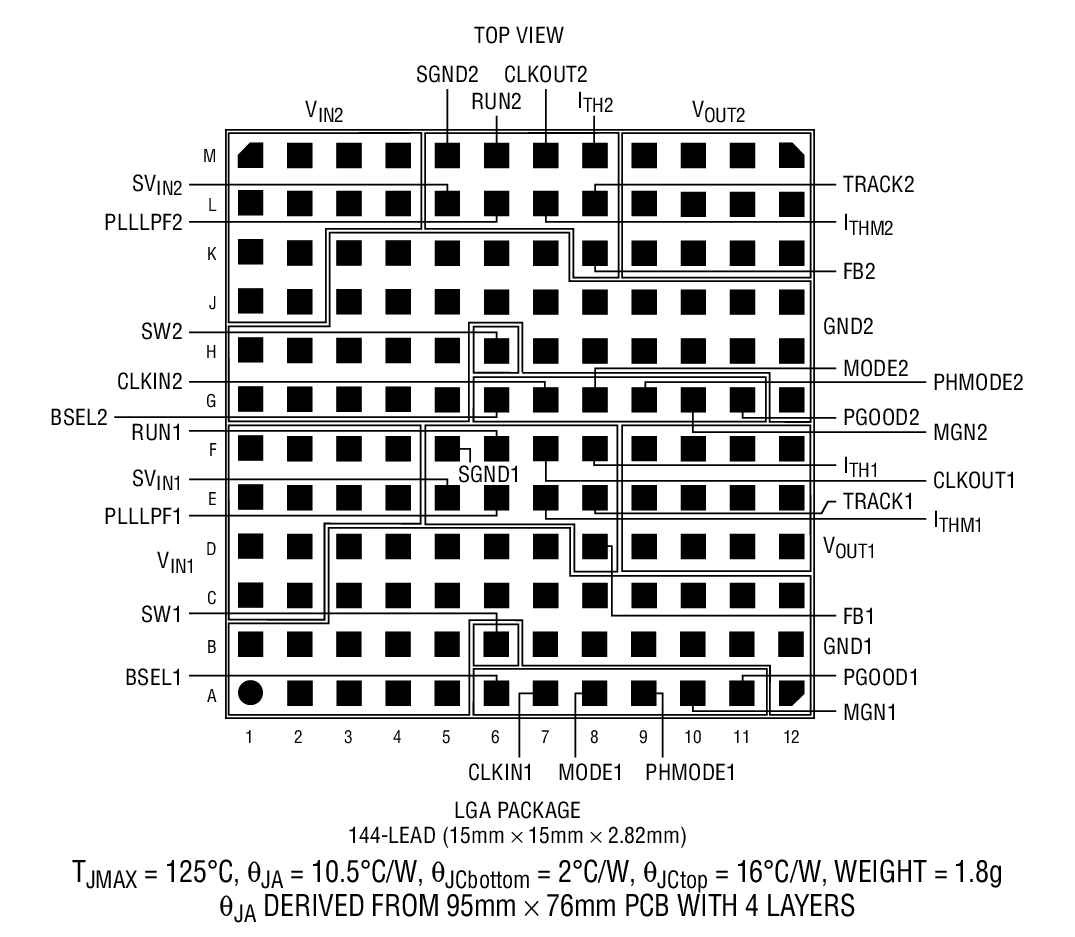

LTM4616 - 封装图解：

LINEAR凌力尔特芯片：

LTM4616 - LTM4616是每通道 8A 输出的双通道、低 V_IN DC/DC μModule 稳压器

LTM4616是LINEAR凌力尔特公司的一款多输出降压产品，LTM4616是LTM4616是每通道 8A 输出的双通道、低 V_IN DC/DC μModule 稳压器，本站介绍了LTM4616的封装应用图解、特点和优点、功能等，并给出了与LTM4616相关的LINEAR元器件型号供参考。

LTM4616 - LTM4616是每通道 8A 输出的双通道、低 V_IN DC/DC μModule 稳压器 - 多输出降压 - 航天和严酷环境 - 凌力尔特

LTM4616 - 每通道 8A 输出的双通道、低 V_IN DC/DC μModule 稳压器

LTM4616 - 每通道 8A 输出的双通道、低 V_IN DC/DC μModule 稳压器 - Linear Technology（凌力尔特）

功能描述

LTM4616 是一款完整的双通道、两相、每通道 8A 输出、开关模式 DC/DC 电源稳压器系统，采用 15mm x 15mm 表面贴装型 LGA 或 BGA 封装。封装中内置了开关控制器、功率 FET、电感器和所有的支持元件。LTM4616 的工作输入电压范围为 2.7V 至 5.5V，可支持两个位于 0.6V 至 5V 电压范围之内的输出 (各由单个外部电阻器来设定)。该高效率设计为每个输出提供了高达 8A 的连续电流 (峰值为 10A)。仅需采用大容量的输入和输出电容器 (视纹波要求而定)。该器件还能够针对一个高达 16A 的两相单路输出进行配置。

两个扁平的封装能够利用 PC 板背面上的未用空间，以实现高密度负载点调节。

故障保护功能包括过压保护、过流保护和热停机。该电源模块采用节省空间和耐热增强型的 15mm x 15mm x 2.82mm LGA 和 15mm x 15mm x 3.42mm BGA 封装。LTM4616 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

输入和输出的不同组合

输入数目

输出数目

IOUT (最大值)

8A, 8A

16A

8A, 8A

16A

特点

完整的双通道 DC/DC 稳压器系统

输入电压范围：2.7V 至 5.5V

双通道 8A 输出、或单通道 16A 输出 (具一个 0.6V 至 5V 电压范围)

输出电压跟踪和裕度调节

±1.75% 总 DC 输出误差 (-55ºC 至 125ºC)

电流模式控制 / 快速瞬态响应

电源良好跟踪和裕度调节

过流 / 热停机保护

内置频率同步

扩频调制

多相运作

可选的突发模式 (Burst Mode) 操作

输出过压保护

符合 SnPb (BGA) 或 RoHS 标准 (LGA 和 BAG) 的涂层

小占板面积表面贴装、扁平 (15mm x 15mm x 2.82mm) LGA 和 (15mm x 15mm x 3.42mm) BGA 封装

应用

电信、网络和工业设备

存储器和 ATCA、PCI Express 卡

电池供电式设备

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTM4616EV#PBF	15mm × 15mm × 2.82mm LGA	E	$27.79	$19.45
LTM4616EY#PBF	15mm × 15mm × 3.42mm BGA	E	$29.44	$20.61
LTM4616IV#PBF	15mm × 15mm × 2.82mm LGA	I	$30.57	$21.40
LTM4616IY	15mm × 15mm × 3.42mm BGA	I	$48.82	$34.19
LTM4616IY#PBF	15mm × 15mm × 3.42mm BGA	I	$32.39	$22.67
LTM4616MPV#PBF	15mm × 15mm × 2.82mm LGA	MP	$50.00	$35.00
LTM4616MPY	15mm × 15mm × 3.42mm BGA	MP	$66.43	$46.52
LTM4616MPY#PBF	15mm × 15mm × 3.42mm BGA	MP	$55.00	$38.50
