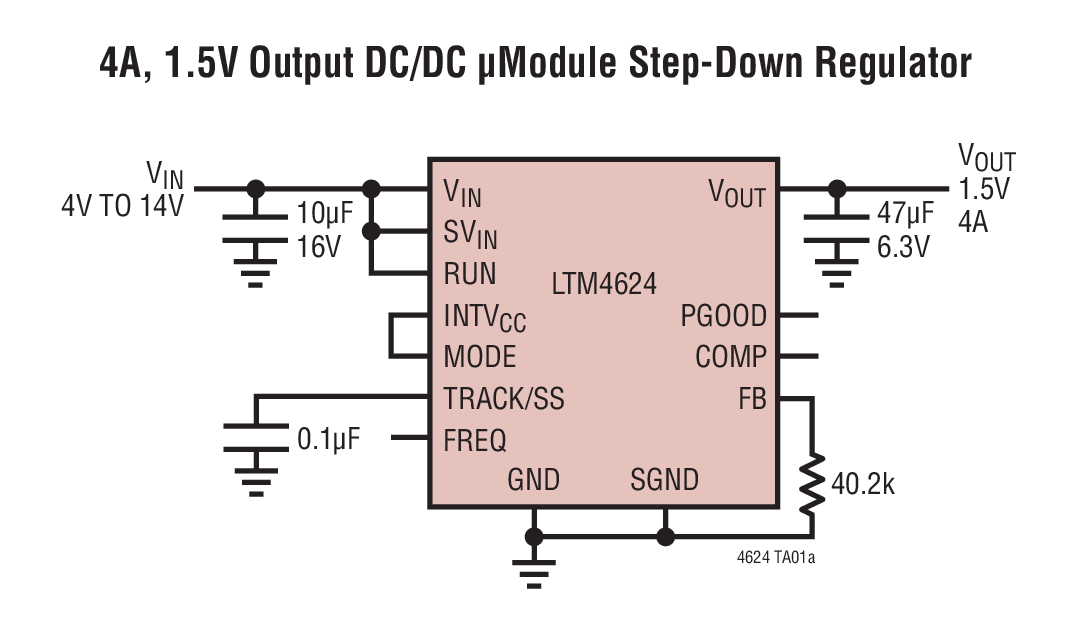

LTM4624典型应用图例一

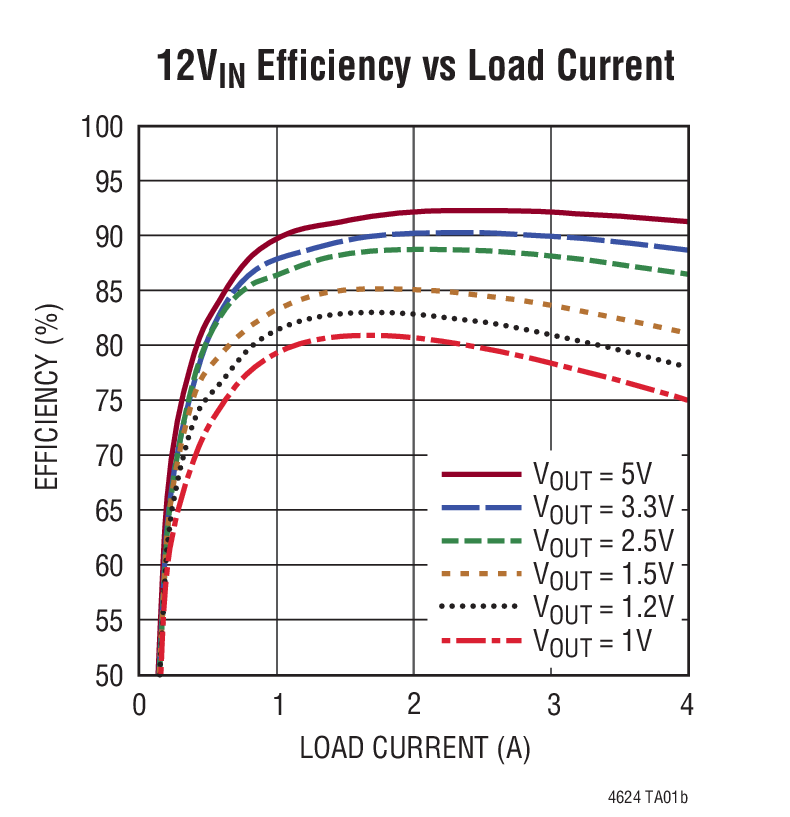

LTM4624典型应用图例二
LTM4624 - 封装图解：

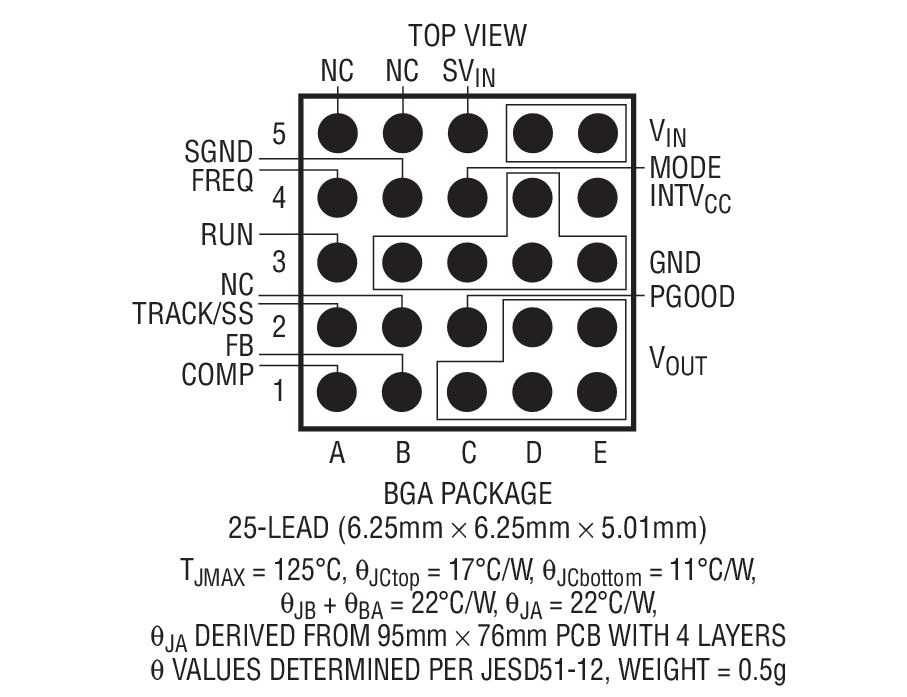

LTM4624封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTM4624介绍

LTM4624 - LTM4624是14VIN、4A 降压型 DC/DC μModule 稳压器

LTM4624是LINEAR凌力尔特公司的一款μModule 降压型稳压器产品，LTM4624是LTM4624是14VIN、4A 降压型 DC/DC μModule 稳压器，本站介绍了LTM4624的封装应用图解、特点和优点、功能等，并给出了与LTM4624相关的LINEAR元器件型号供参考。

LTM4624 - LTM4624是14VIN、4A 降压型 DC/DC μModule 稳压器 - μModule 降压型稳压器 - 电源管理 - 凌力尔特

LTM4624 - 14VIN、4A 降压型 DC/DC μModule 稳压器

LTM4624 - 14VIN、4A 降压型 DC/DC μModule 稳压器 - Linear Technology（凌力尔特）

功能描述

LTM4624 是一款完整的 4A 降压型开关模式 μModule (微型模块) 稳压器，其采用 6.25mm x 6.25mm x 5.01mm BGA 封装。封装中内置了开关控制器、功率 FET、电感器和支持元件。LTM4624 可在一个 4V 至 14V 或 2.375V 至 14V (采用一个外部偏置电源) 的输入电压范围内运作，支持一个 0.6V 至 5.5V (由单个外部电阻器来设定) 的输出电压范围。该器件的高效率设计能够提供 4A (连续)、5A (峰值) 输出电流。仅需大容量的输入和输出电容器。

LTM4624 支持可选的不连续模式操作以及用于电源轨排序的输出电压跟踪功能。其高开关频率和电流模式控制的运用可实现针对电压和负载变化的非常快速瞬态响应，而并未牺牲稳定性。

故障保护功能包括过压、过流和过热保护。

LTM4624 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

特点
  • 完整的解决方案 <1cm2 (单面 PCB) 或 0.5cm2 (双面 PCB)
  • 宽输入电压范围：4V 至 14V
  • 输入电压低至 2.375V (采用外部偏置)
  • 0.6V 至 5.5V 输出电压
  • 4A DC、5A 峰值输出电流
  • ±2% 的总 DC 输出电压误差
  • 电流模式控制、快速瞬态响应
  • 输出电压跟踪
  • 可选的不连续模式
  • 电源良好指示器
  • 过压、过流和过热保护
  • 6.25mm x 6.25mm x 5.01mm BGA 封装
    • 应用
  • 电信、数据通信、网络和工业设备
  • 医疗诊断设备
  • 数据存储机架单元和板卡
  • 测试和调试系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM4624EY#PBF 6.25mm x 6.25mm x 5.01mm BGA E $8.50 $5.95
    LTM4624IY 6.25mm x 6.25mm x 5.01mm BGA I $12.20 $8.55
    LTM4624IY#PBF 6.25mm x 6.25mm x 5.01mm BGA I $9.36 $6.55
