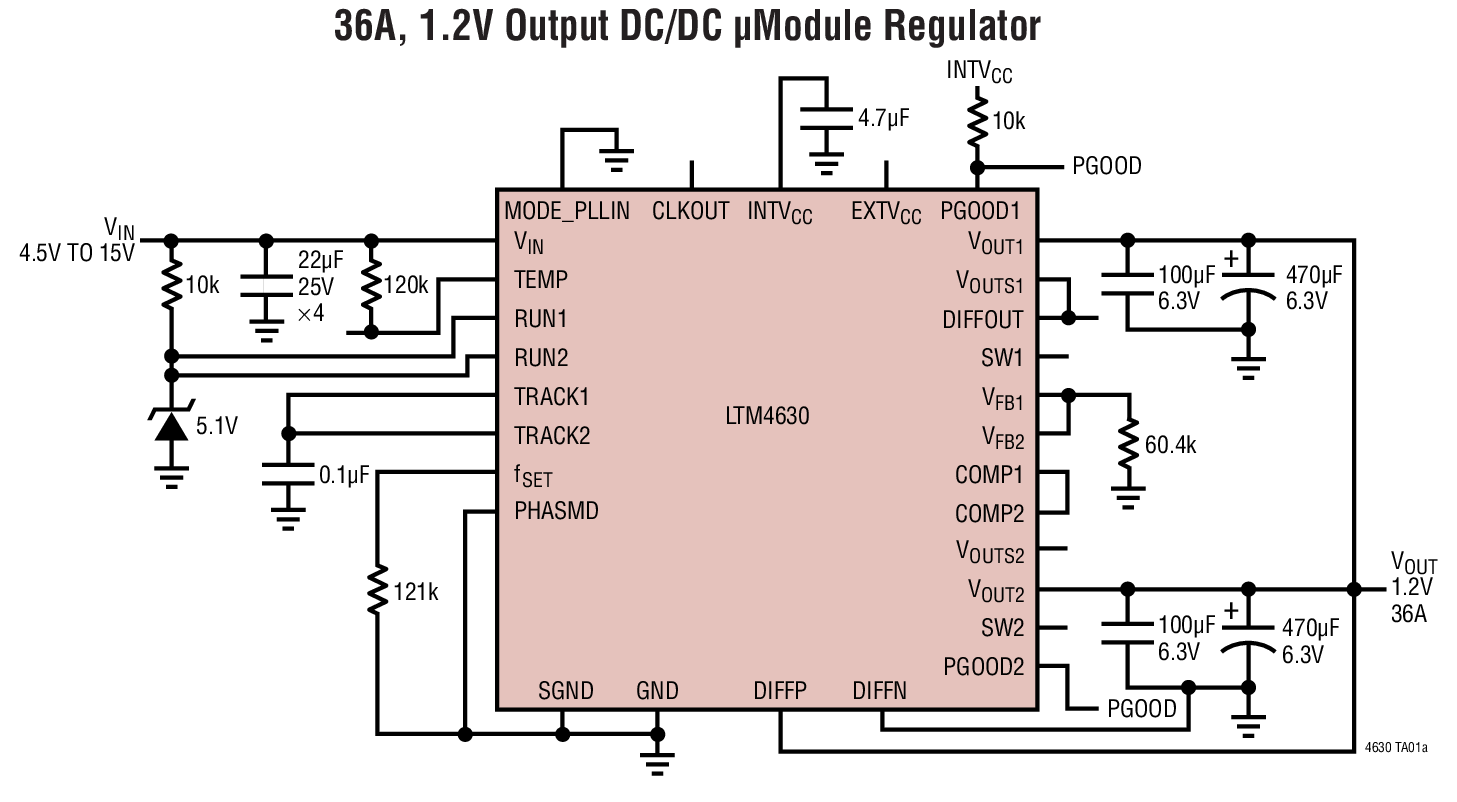

LTM4630典型应用图例一

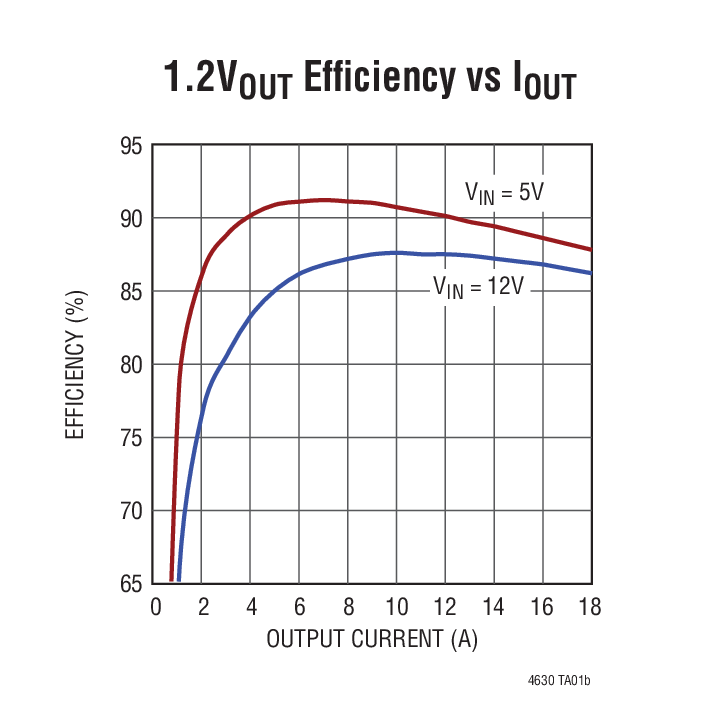

LTM4630典型应用图例二
LTM4630 - 封装图解：

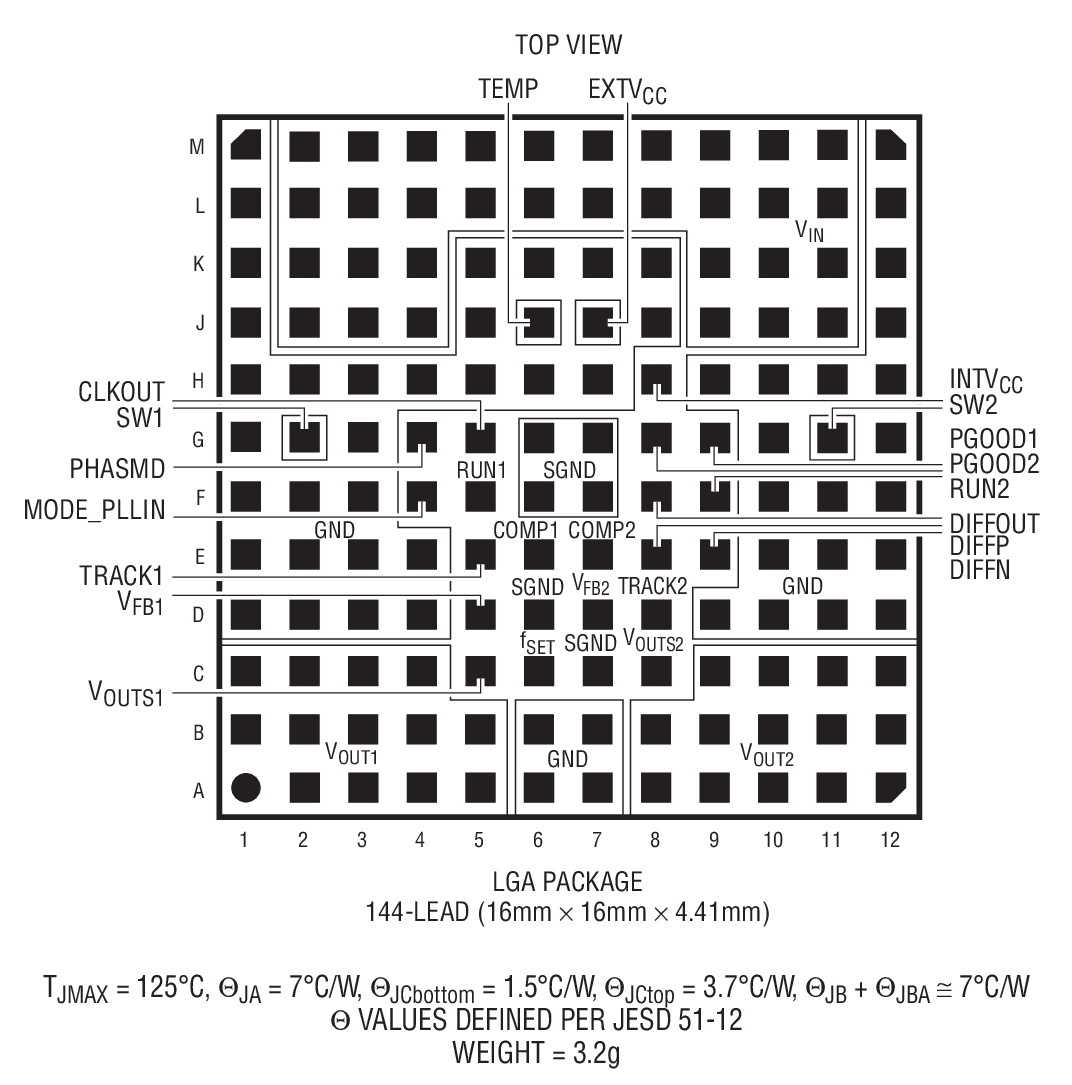

LTM4630封装图解一

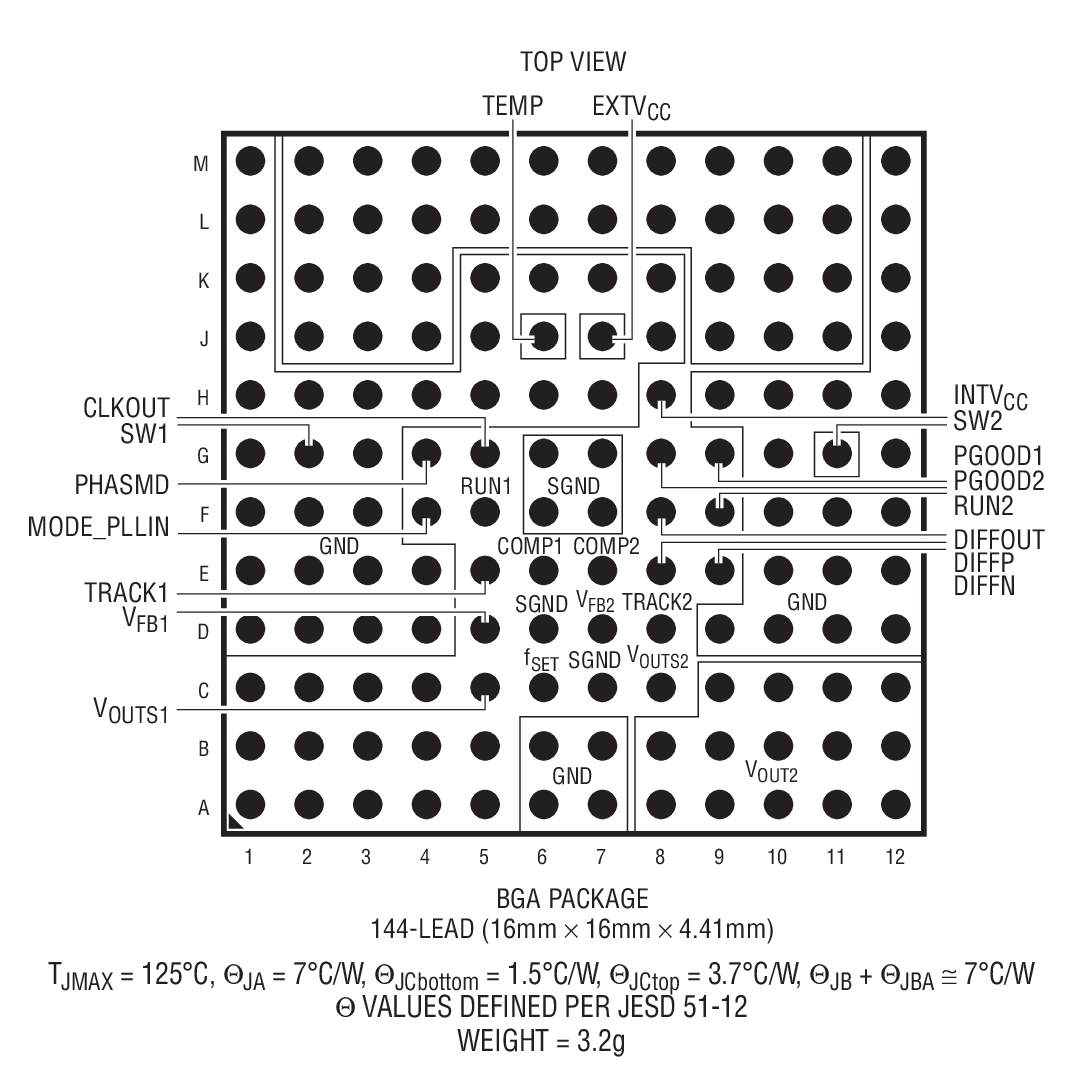

LTM4630封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTM4630介绍

LTM4630 - LTM4630是双输出 18A 或单输出 36A DC/DC μModule 稳压器

LTM4630是LINEAR凌力尔特公司的一款多输出降压产品，LTM4630是LTM4630是双输出 18A 或单输出 36A DC/DC μModule 稳压器，本站介绍了LTM4630的封装应用图解、特点和优点、功能等，并给出了与LTM4630相关的LINEAR元器件型号供参考。

LTM4630 - LTM4630是双输出 18A 或单输出 36A DC/DC μModule 稳压器 - 多输出降压 - 电源管理 - 凌力尔特

LTM4630 - 双输出 18A 或单输出 36A DC/DC μModule 稳压器

LTM4630 - 双输出 18A 或单输出 36A DC/DC μModule 稳压器 - Linear Technology（凌力尔特）

功能描述

LTM4630 是一款双输出 18A 或单输出 36A 输出开关模式降压型 DC/DC μModule (微型模块) 稳压器。封装中内置了开关控制器、功率 FET、电感器和所有的支持组件。LTM4630 可在一个 4.5V 至 15V 的输入电压范围内运作，支持两个输出电压范围均为 0.6V 至 1.8V (各由单个外部电阻器来设定) 的输出。该器件的高效率设计能够为每个输出提供 18A 的连续电流。仅需少量的输入和输出电容器。LTM4630 的引脚与 LTM4620 和 LTM4620A (双输出 13A，单输出 26A) 及 LTM4628 (双输出 8A，单输出 16A) 相兼容。

这款器件支持频率同步、多相操作、突发模式操作以及用于电源轨排序的输出电压跟踪功能，并具有一个负责监视器件温度的内置温度二极管。高开关频率和一种电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应，并且未牺牲稳定性。

故障保护功能包括过压和过流保护。LTM4630 采用 16mm x 16mm x 4.41mm LGA 封装和 16mm x 16mm x 5.01mm BGA 封装。LTM4630 符合 RoHS 标准。

特点
  • 双输出 18A 或单输出 36A
  • 宽输入电压范围：4.5V 至 15V
  • 输出电压范围：0.6V 至 1.8V
  • 在整个电压、负载和温度范围内具有 ±1.5% 的最大总 DC 输出误差
  • 差分远端检测放大器
  • 电流模式控制 / 快速瞬态响应
  • 可调开关频率
  • 过流折返保护
  • 利用多个 LTM4630 实现多相并联均流 (高达 144A)
  • 频率同步
  • 内部温度监视器
  • 引脚与 LTM4620 和 LTM4620A (双通道 13A，单通道 26A) 及 LTM4628 (双通道 8A，单通道 16A) 相兼容
  • 可选的突发模式 (Burst Mode) 操作
  • 软起动 / 电压跟踪
  • 输出过压保护
  • 16mm x 16mm x 4.41mm LGA 封装和 16mm x 16mm x 5.01mm BGA 封装
    • 应用
  • 电信和网络设备
  • 存储和 ATCA 卡
  • 工业设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM4630EV#PBF 16mm x 16mm x 4.41mm LGA E $50.07 $35.05
    LTM4630EY#PBF 16mm x 16mm x 5.01mm BGA E $51.50 $36.05
    LTM4630IV#PBF 16mm x 16mm x 4.41mm LGA I $55.07 $38.55
    LTM4630IY 16mm x 16mm x 5.01mm BGA I $72.96 $51.07
    LTM4630IY#PBF 16mm x 16mm x 5.01mm BGA I $56.50 $39.55
