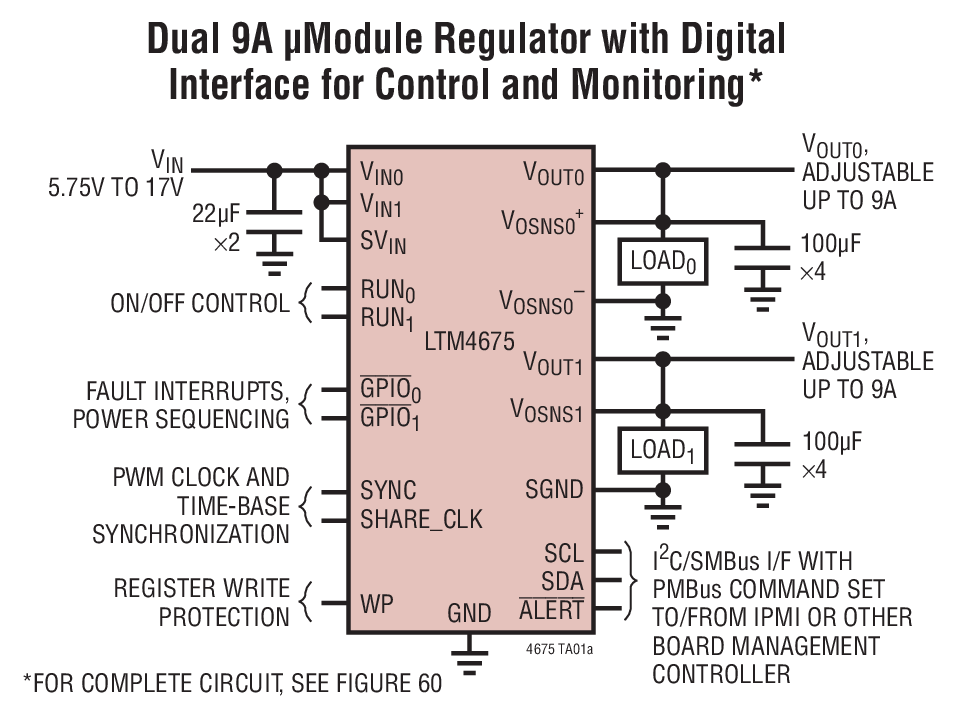

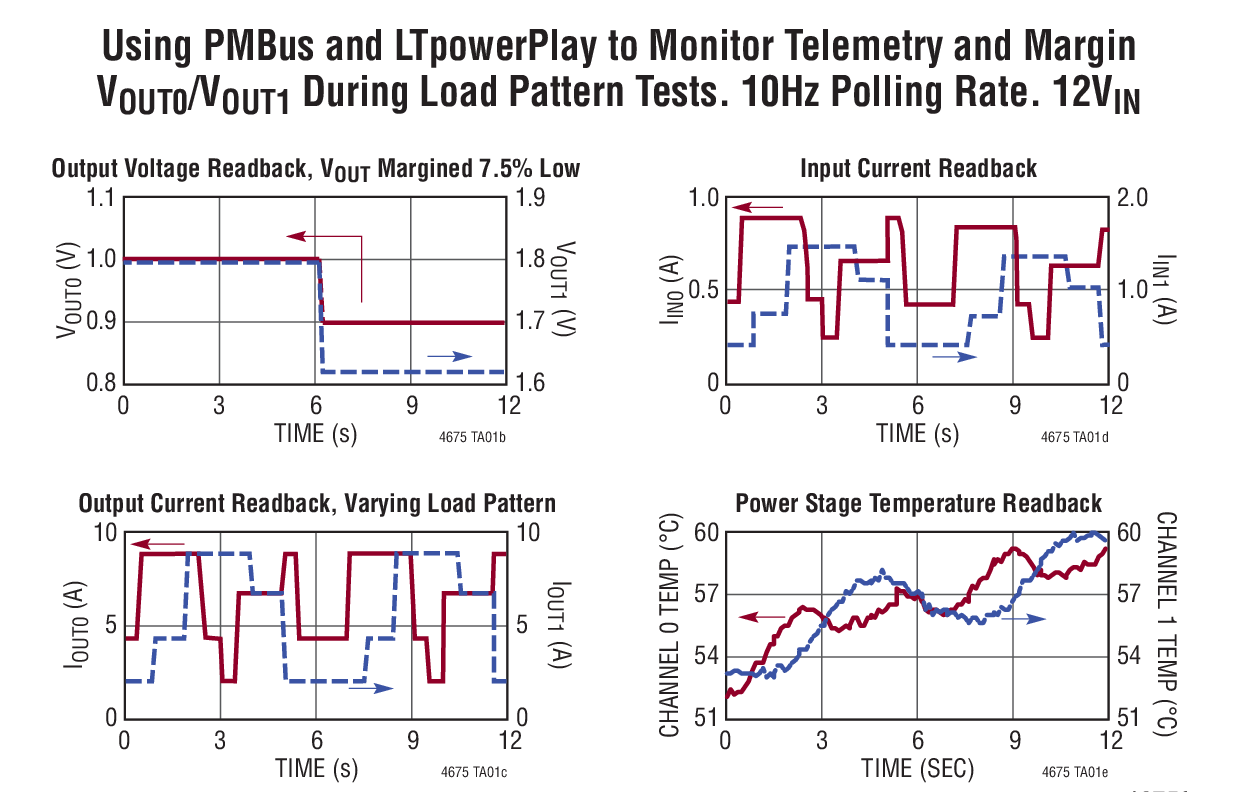

LTM4675 - 典型应用图例：

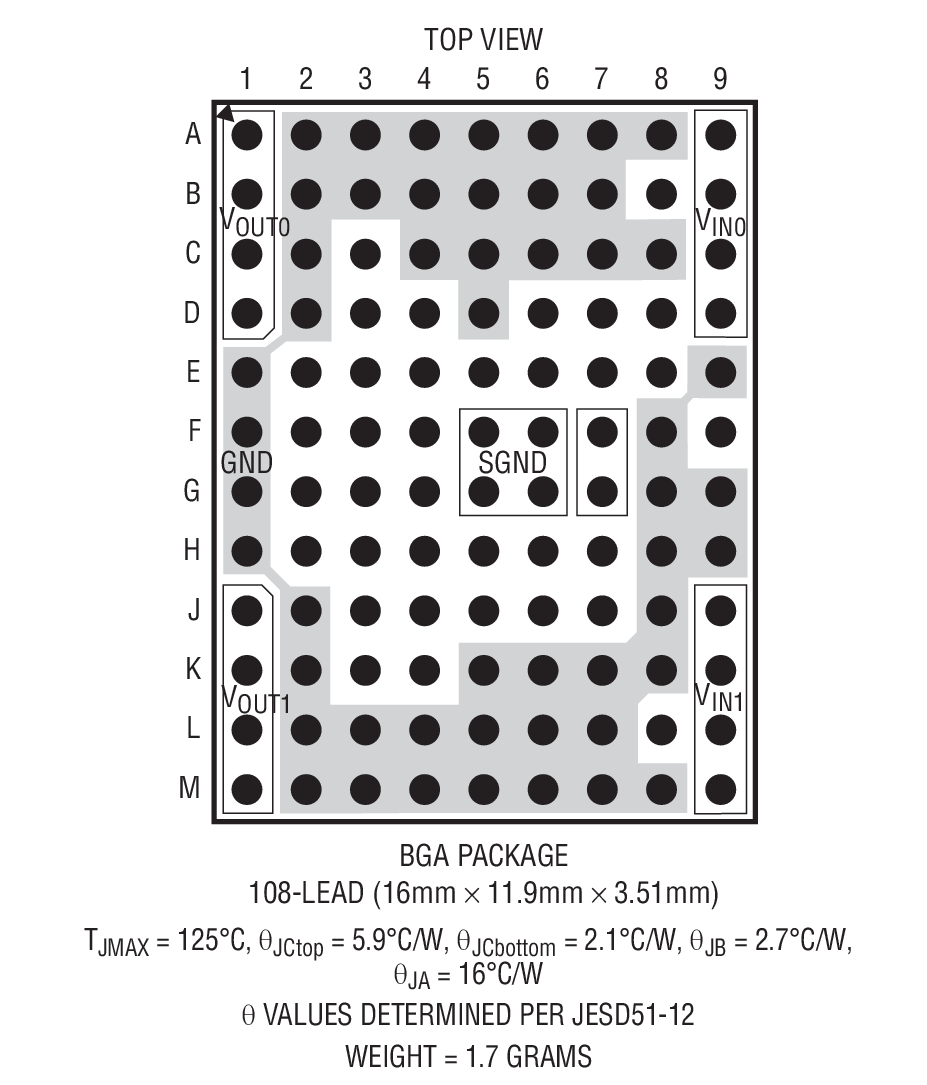

LTM4675 - 封装图解：

LTM4675 - LTM4675是具数字电源系统管理功能的双通道 9A 或单通道 18A μModule 稳压器

LTM4675是Linear公司的一款μModule 降压型稳压器产品，LTM4675是具数字电源系统管理功能的双通道 9A 或单通道 18A μModule 稳压器，本站介绍了LTM4675的封装应用图解、特点和优点、功能等，并给出了与LTM4675相关的凌力尔特元器件型号供参考。

LTM4675 - 具数字电源系统管理功能的双通道 9A 或单通道 18A μModule 稳压器

LTM4675 - 具数字电源系统管理功能的双通道 9A 或单通道 18A μModule 稳压器 - Linear Technology（凌力尔特）

功能描述

LTM4675 是一款双通道 9A 或单通道 18A 降压型 μModule (微型模块) DC/DC 稳压器，其具有 70ms 的接通时间。该器件拥有通过 PMBus (一种基于 I2C 的开放标准数字接口协议) 实现的远程可配置性及电源管理参数的遥测监控功能。LTM4675 包括快速模拟控制环路、高精度混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。

LTM4675 的两线式串行接口允许以可编程摆率和排序延迟时间对输出进行裕度调节、调谐以及斜坡上升和下降。输入和输出电流及电压、输出功率、温度、正常运行时间和峰值是可读的。不需要 EEPROM 存储内容的定制配置。在启动时，输出电压、开关频率和通道相位角分配可利用引脚搭接电阻器来设定。可提供 LTpowerPlayTM GUI 和 DC1613 USB 至 PMBus 转换器及演示套件。

LTM4675 采用 16mm x 11.9mm x 3.51mm BGA 封装，并可提供 SnPb 或符合 RoHS 标准的端子涂层。

特点

双通道、快速、模拟环路 (具有用于控制和监视的数字接口)

宽输入电压范围：4.5V 至 17V

输出电压范围：0.5V 至 5.5V

在整个温度范围内具有 ±0.5% 的最大 DC 输出误差

在 9A 负载条件下具有 ±2.5% 的电流回读准确度

符合 400kHz PMBus 标准的 I2C 串行接口

集成型 16 位 ΔΣ ADC

支持高达 125Hz 的远端采样轮询速率

恒定频率电流模式控制

可对多个模块进行并联和均流
