LT1376HV技术文档下载：

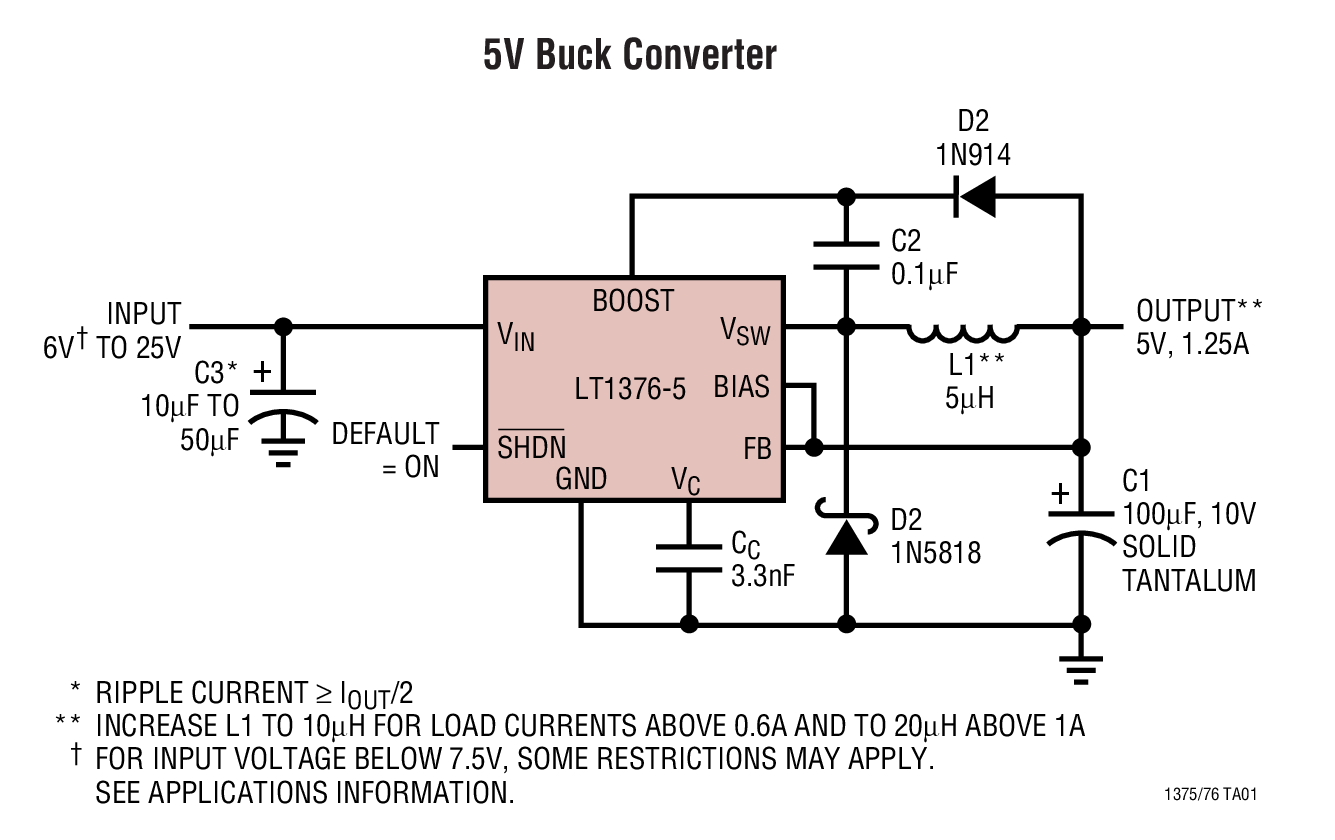

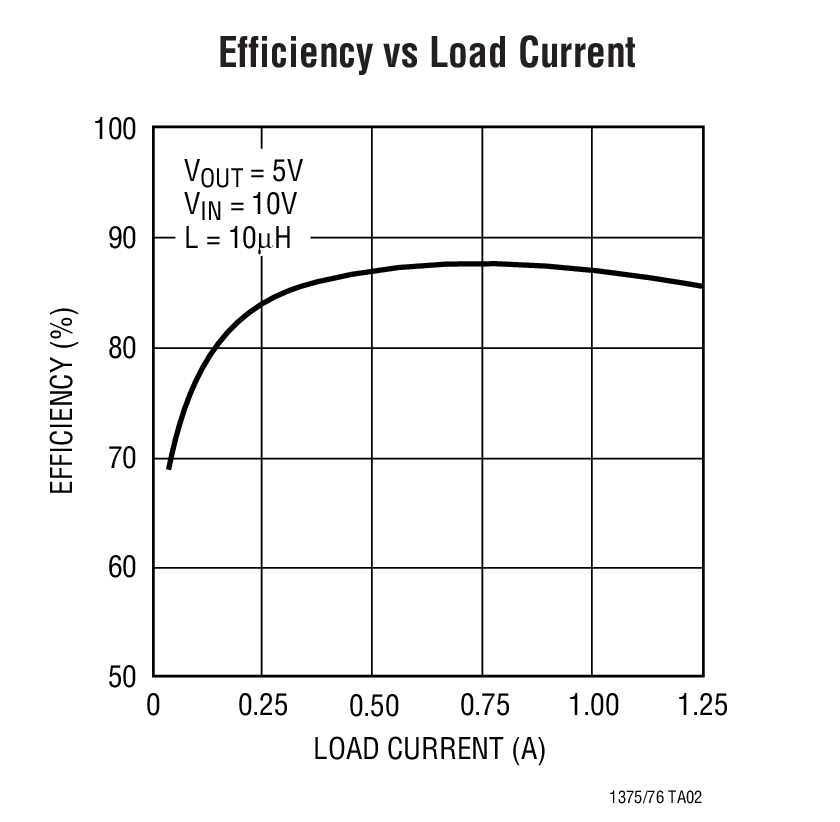

LT1376HV - 典型应用图例：

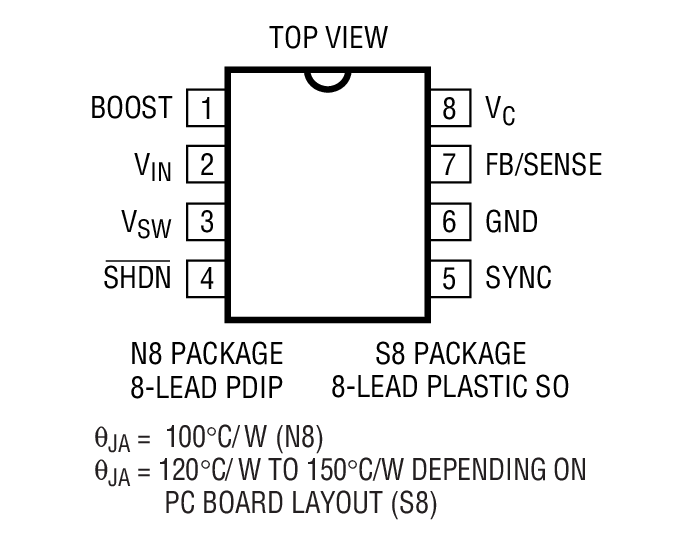

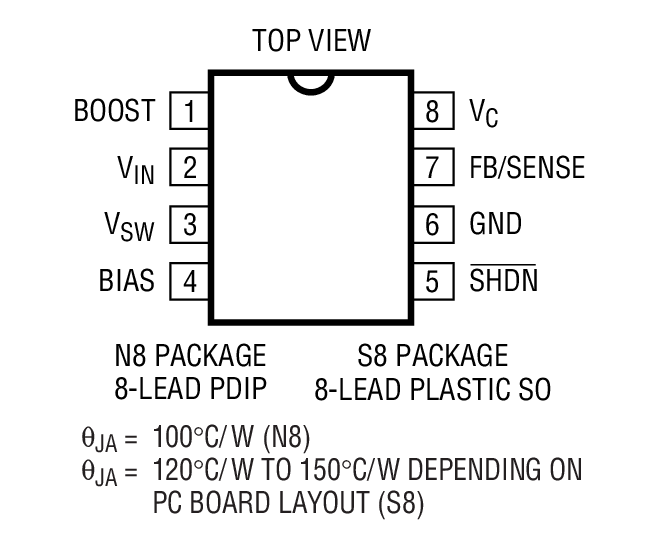

LT1376HV - 封装图解：
LT1376HV - LT1376HV是1.5A、500kHz 降压型开关稳压器
LT1376HV是Linear公司的一款内部开关电源降压产品，LT1376HV是1.5A、500kHz 降压型开关稳压器，本站介绍了LT1376HV的封装应用图解、特点和优点、功能等，并给出了与LT1376HV相关的凌力尔特元器件型号供参考。
LT1376HV - 1.5A、500kHz 降压型开关稳压器
LT1376 - 1.5A、500kHz 降压型开关稳压器 - Linear Technology（凌力尔特）
功能描述
LT1375 / LT1376 是 500kHz 单片式、降压模式开关稳压器。一个 1.5A 开关与所有必要的振荡器、控制和逻辑电路一起内置于芯片之中。高开关频率允许大幅缩减外部组件的尺寸。该器件采用电流模式拓扑，旨在实现快速瞬态响应和良好的环路稳定性。可提供固定输出电压和可调型器件。
一种特殊的高速双极型工艺和新的设计方法可在高开关频率下实现高效率。通过采用输出对电路施加偏置并利用一个电源升压电容器使电源开关饱和，可使效率在一个很宽的输出电流范围内得以保持。一个停机信号将把这两款器件上的电源电流减小至 20μA。LT1375 可利用逻辑电平输入在外部实现同步 (同步范围为 580kHz 至 900kHz)。
LT1375 / LT1376 适合采用标准的 8 引脚 PDIP 和 SO 封装，以及热阻低得多的熔融引线 16 引脚 SO 封装。提供了全面的逐周期短路保护和热停机。采用标准的表面贴装型外部组件，包括电感器和电容器。
对于具有 3.3V 输出的低输入电压应用，请参见 LT1507 的相关资料。这是一款功能相同的器件，其可在 4.5V 至 12V 的输入电压范围内运作。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT1376CN8 | N-8 | C | $4.35 | $3.50 |
| LT1376CN8-5 | N-8 | C | $4.35 | $3.50 |
| LT1376CN8-5#PBF | N-8 | C | $4.35 | $3.50 |
| LT1376CN8#PBF | N-8 | C | $4.35 | $3.50 |
| LT1376CS | SO-16 | C | $4.35 | $3.65 |
| LT1376CS#PBF | SO-16 | C | $4.35 | $3.65 |
| LT1376CS#TR | SO-16 | C | $3.71 | |
| LT1376CS#TRPBF | SO-16 | C | $3.71 | |
| LT1376CS8 | SO-8 | C | $3.80 | $3.20 |
| LT1376CS8-5 | SO-8 | C | $4.30 | $3.60 |
| LT1376CS8-5#PBF | SO-8 | C | $4.30 | $3.60 |
| LT1376CS8-5#TR | SO-8 | C | $3.66 | |
| LT1376CS8-5#TRPBF | SO-8 | C | $3.66 | |
| LT1376CS8#PBF | SO-8 | C | $3.80 | $3.20 |
| LT1376CS8#TR | SO-8 | C | $3.26 | |
| LT1376CS8#TRPBF | SO-8 | C | $3.26 | |
| LT1376HVCS | SO-16 | C | $4.80 | $4.00 |
| LT1376HVCS#PBF | SO-16 | C | $4.80 | $4.00 |
| LT1376HVCS#TR | SO-16 | C | $4.06 | |
| LT1376HVCS#TRPBF | SO-16 | C | $4.06 | |
| LT1376HVCS8 | SO-8 | C | $4.20 | $3.50 |
| LT1376HVCS8#PBF | SO-8 | C | $4.20 | $3.50 |
| LT1376HVCS8#TR | SO-8 | C | $3.56 | |
| LT1376HVCS8#TRPBF | SO-8 | C | $3.56 | |
| LT1376HVIS | SO-16 | I | $5.60 | $4.65 |
| LT1376HVIS#PBF | SO-16 | I | $5.60 | $4.65 |
| LT1376HVIS#TR | SO-16 | I | $4.71 | |
| LT1376HVIS#TRPBF | SO-16 | I | $4.71 | |
| LT1376HVIS8 | SO-8 | I | $5.05 | $4.24 |
| LT1376HVIS8#PBF | SO-8 | I | $5.05 | $4.24 |
| LT1376HVIS8#TR | SO-8 | I | $4.30 | |
| LT1376HVIS8#TRPBF | SO-8 | I | $4.30 | |
| LT1376IN8 | N-8 | I | $5.25 | $4.20 |
| LT1376IN8-5 | N-8 | I | $5.25 | $4.20 |
| LT1376IN8-5#PBF | N-8 | I | $5.25 | $4.20 |
| LT1376IN8#PBF | N-8 | I | $5.25 | $4.20 |
| LT1376IS | SO-16 | I | $5.05 | $4.25 |
| LT1376IS#PBF | SO-16 | I | $5.05 | $4.25 |
| LT1376IS#TR | SO-16 | I | $4.31 | |
| LT1376IS#TRPBF | SO-16 | I | $4.31 | |
| LT1376IS8 | SO-8 | I | $4.55 | $3.85 |
| LT1376IS8-5 | SO-8 | I | $5.40 | $4.35 |
| LT1376IS8-5#PBF | SO-8 | I | $5.40 | $4.35 |
| LT1376IS8-5#TR | SO-8 | I | $4.41 | |
| LT1376IS8-5#TRPBF | SO-8 | I | $4.41 | |
| LT1376IS8#PBF | SO-8 | I | $4.55 | $3.85 |
| LT1376IS8#TR | SO-8 | I | $3.91 | |
| LT1376IS8#TRPBF | SO-8 | I | $3.91 |
