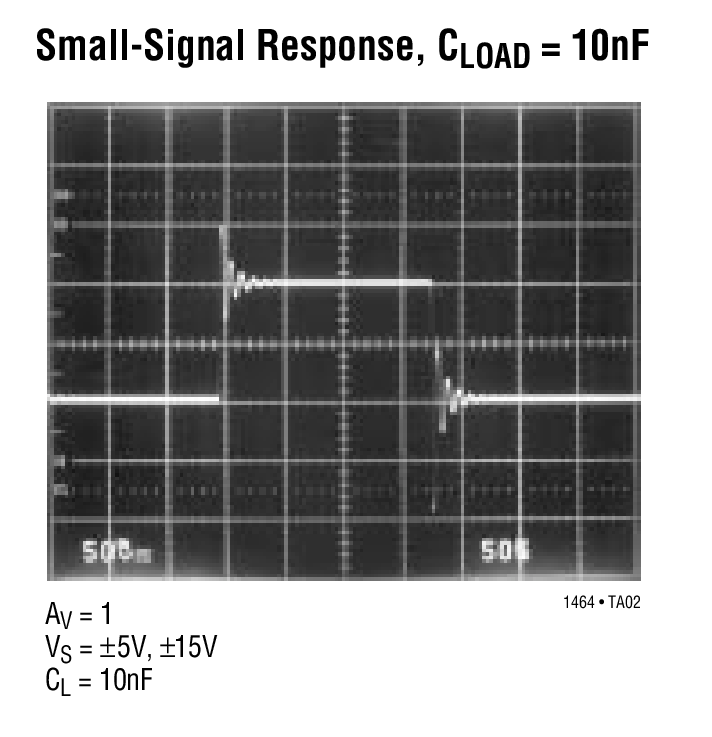

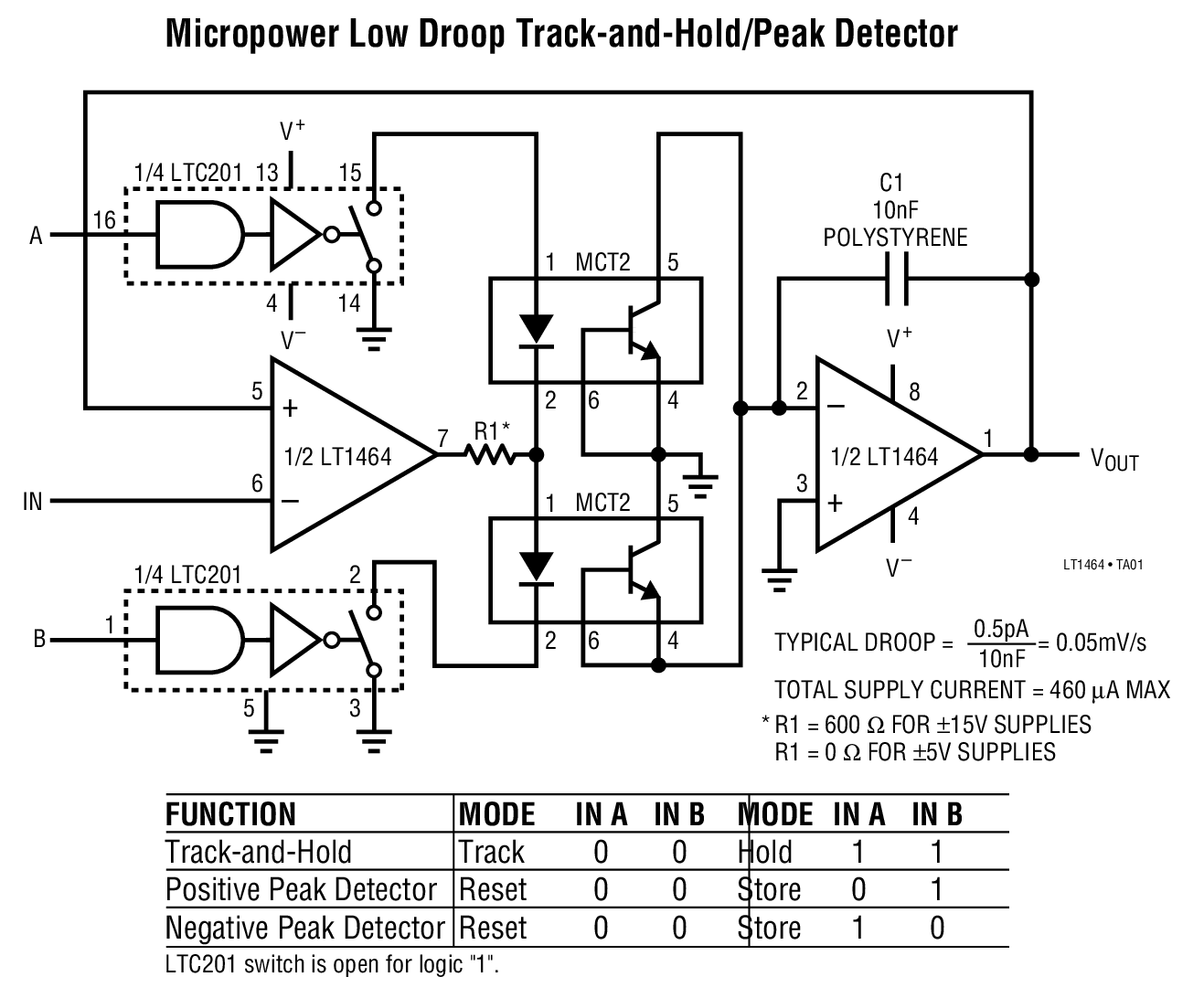

LT1465 - 典型应用图例：

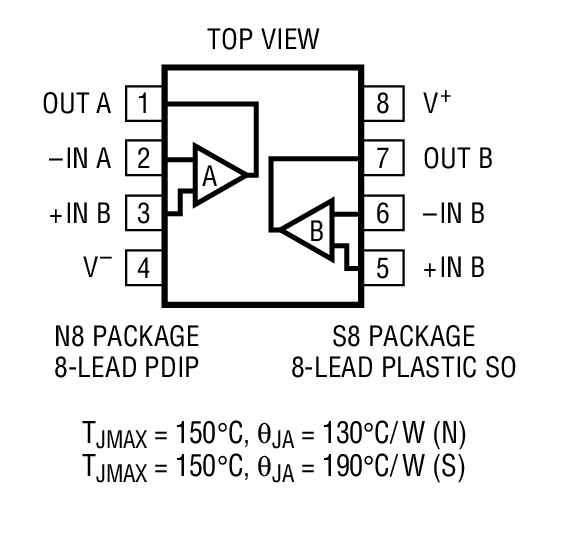

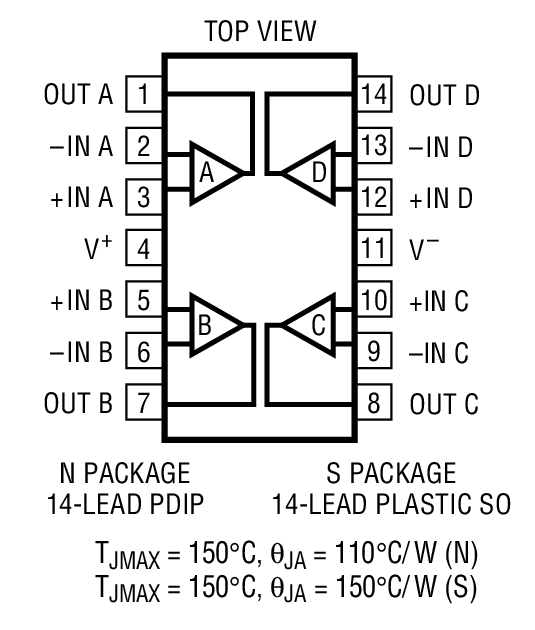

LT1465 - 封装图解：

LT1465 - LT1465是四通道微功率、1 MHz C-Load 微微安偏置电流 JFET 输入运算放大器

LT1465是Linear公司的一款低功率放大器产品，LT1465是四通道微功率、1 MHz C-Load 微微安偏置电流 JFET 输入运算放大器，本站介绍了LT1465的封装应用图解、特点和优点、功能等，并给出了与LT1465相关的凌力尔特元器件型号供参考。

LT1465 - 四通道微功率、1 MHz C-Load 微微安偏置电流 JFET 输入运算放大器

LT1465 - 四通道微功率、1 MHz C-Load 微微安偏置电流 JFET 输入运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1464 (双通道) 和 LT1465 (四通道) 是首批可为高达 10nF 的电容性负载提供微微安输入偏置电流 (典型值为 500fA) 和单位增益稳定性的微功率运放 (每个放大器的最大电源电流为 200μA)。输出能够将一个 10k 负载摆动至任一电源的 1.5V 之内，就像那些所需电源电流高出一个数量级的运放一样。这种独特的性能组合使 LT1464 / LT1465 非常适合于很宽的输入和输出阻抗范围。

在 LT1464 / LT1465 的设计和测试中，重点特别放在了优化低成本 SO-8 (双通道) 和 14 引脚 SO (四通道) 封装中的性能上 (针对 ±15V 和 ±5V 电源)。输入共模范围包括正电源轨。摆率 (0.5V/μs 最小值) 和增益带宽乘积 (650kHz 最小值) 经过了 100% 的全面测试。另外，还提供了一组完整的匹配规格指标。

特点

输入偏置电流： 2pA 最大值 (LT1464A) 20pA 最大值 (LT1464、LT1465)

每个放大器的电源电流：200μA (最大值)

增益带宽乘积：1MHz (典型值)

摆率：0.9V/μs (典型值)

输入共模范围包括正电源轨

对于高达 10nF 的 C-LoadTM 可实现稳定的单位增益

开环增益：1,000,000 (典型值)

提供了采用 ±5V 和 ±15V 电源时的保证规格

保证的匹配规格

标准引出脚配置：SO-8、SO-14 封装

应用
