LT3474-1技术文档下载：

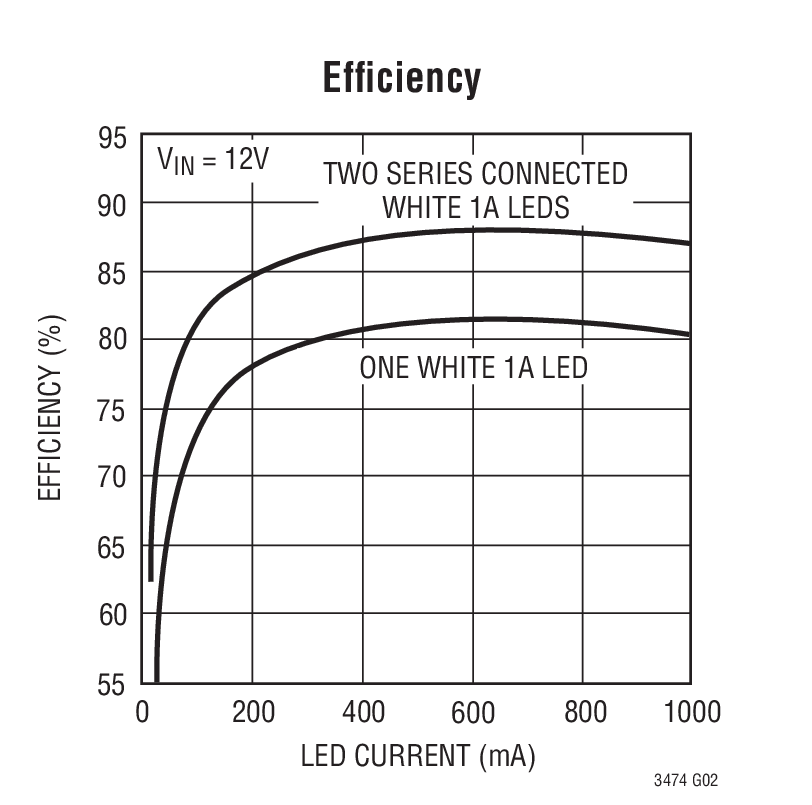

LT3474-1 - 典型应用图例：

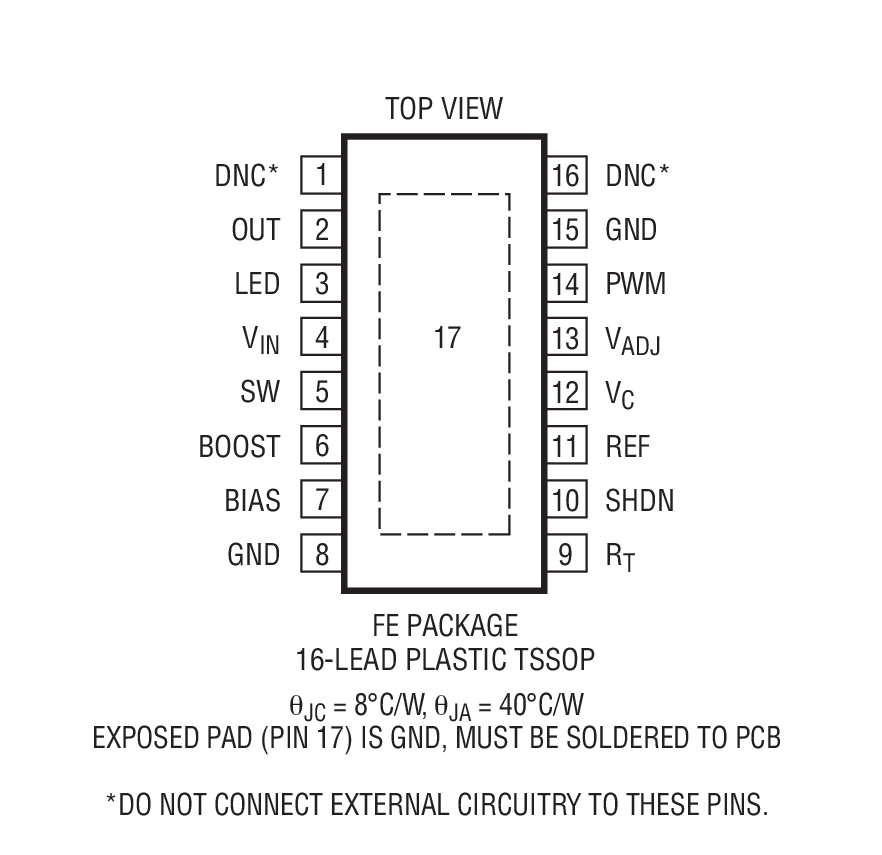

LT3474-1 - 封装图解：
LT3474-1 - LT3474-1是降压型 1A LED 驱动器
LT3474-1是Linear公司的一款降压型 LED 驱动器产品，LT3474-1是降压型 1A LED 驱动器，本站介绍了LT3474-1的封装应用图解、特点和优点、功能等，并给出了与LT3474-1相关的凌力尔特元器件型号供参考。
LT3474-1 - 降压型 1A LED 驱动器
LT3474/LT3474-1 - 降压型 1A LED 驱动器 - Linear Technology（凌力尔特）
功能描述
LT3474/LT3474-1 是一款固定频率降压型 DC/DC 转换器，专为用作一个恒定电流源而设计。一个内部检测电阻器负责监视输出电流以实现准确的电流调节，非常适合于驱动高电流 LED。高输出电流准确度可在一个很宽的范围内 (35mA 至 1A) 得到保持，从而提供了一个宽调光范围。
独特的 PWM 电路实现了 400:1 的调光范围，因而避免了 LED 电流调光操作中常见的彩色漂移。
高开关频率提供了诸多优点，并允许采用小电感器和陶瓷电容器。小电感器与 16 引脚 TSSOP 表面贴装封装相结合，使得占用空间和成本均低于替代解决方案。而恒定开关频率与低阻抗陶瓷电容器的组合将产生低和可预测的输出纹波。
凭借其 4V 至 36V 的宽输入范围，LT3474/LT3474-1 可对各种电源 (从 5V 逻辑电源轨到未调整的墙上变压器、铅酸电池和分布式电源等一应俱全) 进行调节。电流模式 PWM 架构提供了快速瞬态响应和逐周期电流限制功能。频率折返和热停机功能提供了额外的保护。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3474EFE | TSSOP-16 | E | $4.21 | $2.95 |
| LT3474EFE-1 | TSSOP-16 | E | $4.22 | $2.95 |
| LT3474EFE-1#PBF | TSSOP-16 | E | $4.22 | $2.95 |
| LT3474EFE-1#TR | TSSOP-16 | E | $3.01 | |
| LT3474EFE-1#TRPBF | TSSOP-16 | E | $3.01 | |
| LT3474EFE#PBF | TSSOP-16 | E | $4.21 | $2.95 |
| LT3474EFE#TR | TSSOP-16 | E | $3.07 | |
| LT3474EFE#TRPBF | TSSOP-16 | E | $3.07 | |
| LT3474IFE | TSSOP-16 | I | $5.06 | $3.54 |
| LT3474IFE-1 | TSSOP-16 | I | $5.06 | $3.54 |
| LT3474IFE-1#PBF | TSSOP-16 | I | $5.06 | $3.54 |
| LT3474IFE-1#TR | TSSOP-16 | I | $3.60 | |
| LT3474IFE-1#TRPBF | TSSOP-16 | I | $3.60 | |
| LT3474IFE#PBF | TSSOP-16 | I | $5.06 | $3.54 |
| LT3474IFE#TR | TSSOP-16 | I | $3.66 | |
| LT3474IFE#TRPBF | TSSOP-16 | I | $3.66 |
