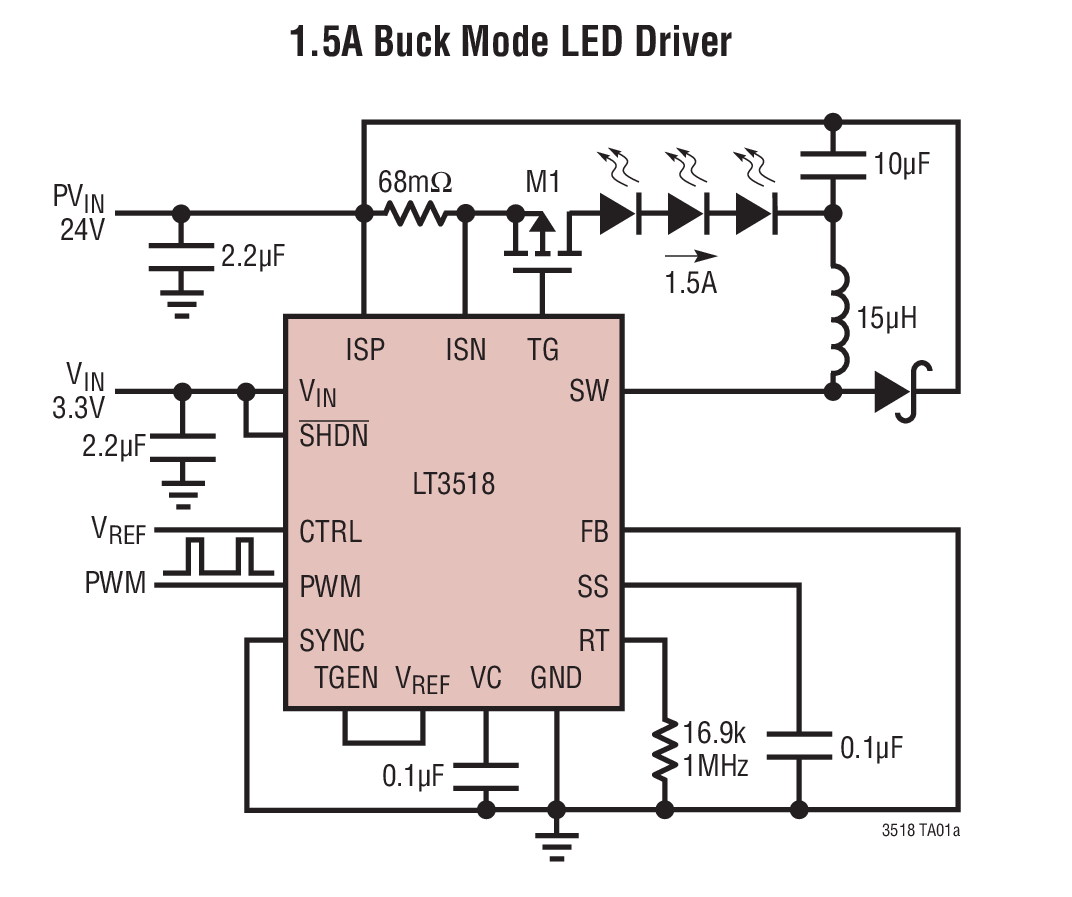

LT3518 - 典型应用图例：

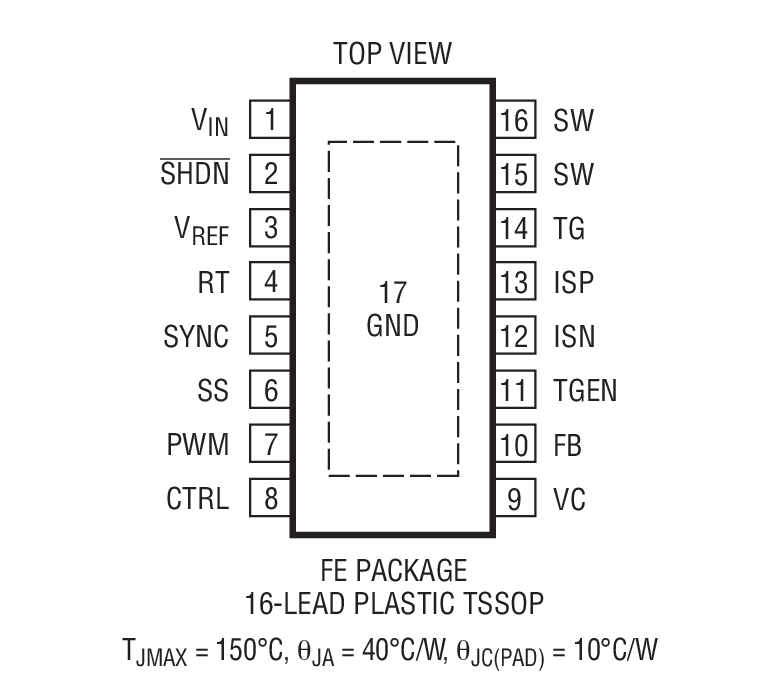

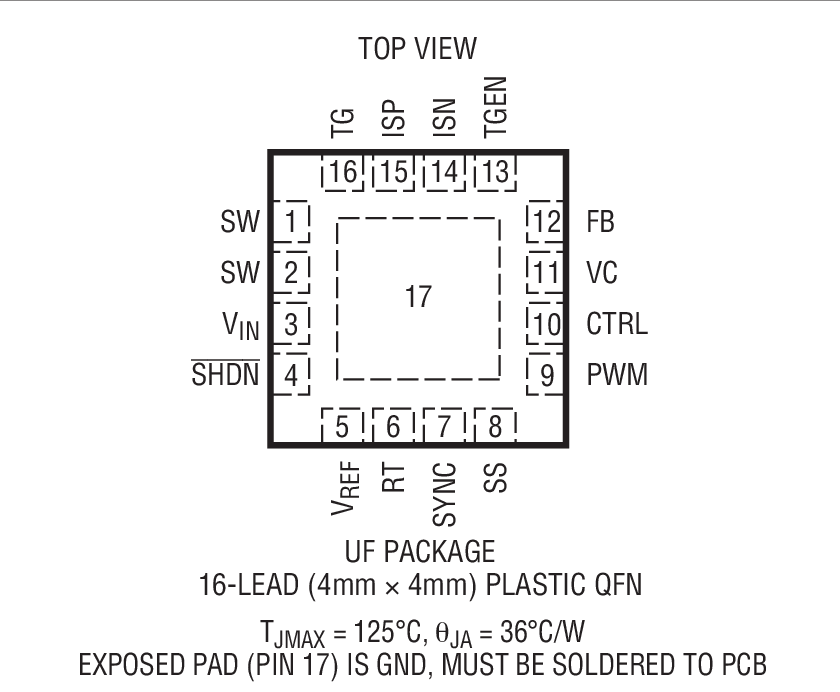

LT3518 - 封装图解：

LT3518 - LT3518是具 2.3A 开关电流的全功能 LED 驱动器

LT3518是Linear公司的一款升压型 LED 驱动器产品，LT3518是具 2.3A 开关电流的全功能 LED 驱动器，本站介绍了LT3518的封装应用图解、特点和优点、功能等，并给出了与LT3518相关的凌力尔特元器件型号供参考。

LT3518 - 具 2.3A 开关电流的全功能 LED 驱动器

LT3518 - 具 2.3A 开关电流的全功能 LED 驱动器 - Linear Technology（凌力尔特）

功能描述

LT3518 是一个具有内部 2.3A、45V 开关的电流模式 DC/DC 转换器，专为驱动 LED 而设计。LT3518 起了一个 LED 驱动器的作用，可在升压、降压和降压-升压模式中运作。它组合了一个传统的电压环路和一个独特的电流环路，以充当一个恒定电流源或恒定电压源。可编程开关频率允许针对效率或元件尺寸要求来优化外部元件。能够使 LT3518 的开关频率与一个外部时钟信号同步。可利用一个 100mV 检测电阻器从外部设置 LED 电流。外部 PWM 输入提供了 3000 : 1 LED 调光能力。CTRL 引脚可提供另外的 10 : 1调光比。

LT3518 采用小占板面积的 16 引线 QFN (4mm x 4mm) 和 16 引脚 TSSOP 封装。LT3518 提供了一种面向恒定电压和恒定电流应用的完整解决方案。

特点

3000 : 1 True Color PWMTM 调光比

2.3A、45V 内部开关

100mV 高端电流检测

开路 LED 保护

可调频率范围：250kHz 至 2.5MHz

宽输入电压范围：工作时为 3V 至 30V 瞬变保护至 40V

可工作于升压、降压和降压-升压模式

用于 PMOS LED 断接的栅极驱动器

恒定电流和恒定电压调节

CTRL 引脚提供10 : 1模拟调光

低停机电流：<1μA

纤巧型 (4mm x 4mm)16 引线 QFN 和 16 引脚 TSSOP 封装

应用

显示器背面照明

汽车和航空电子照明

照明

扫描仪

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3518EFE	TSSOP-16	E	$4.43	$3.10
LT3518EFE#PBF	TSSOP-16	E	$4.43	$3.10
LT3518EFE#TRPBF	TSSOP-16	E		$3.16
LT3518EUF#PBF	4x4 QFN-16	E	$4.21	$2.95
LT3518EUF#TRPBF	4x4 QFN-16	E		$3.01
LT3518HFE	TSSOP-16	H	$5.67	$3.97
LT3518HFE#PBF	TSSOP-16	H	$5.67	$3.97
LT3518HFE#TRPBF	TSSOP-16	H		$4.03
LT3518HUF#PBF	4x4 QFN-16	H	$5.42	$3.79
LT3518HUF#TRPBF	4x4 QFN-16	H		$3.85
LT3518IFE	TSSOP-16	I	$5.31	$3.72
LT3518IFE#PBF	TSSOP-16	I	$5.31	$3.72
LT3518IFE#TRPBF	TSSOP-16	I		$3.78
LT3518IUF#PBF	4x4 QFN-16	I	$5.06	$3.54
LT3518IUF#TRPBF	4x4 QFN-16	I		$3.60
