LT3517是具 1.5A 开关电流的全功能 LED 驱动器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LT3517

LT3517技术文档下载：

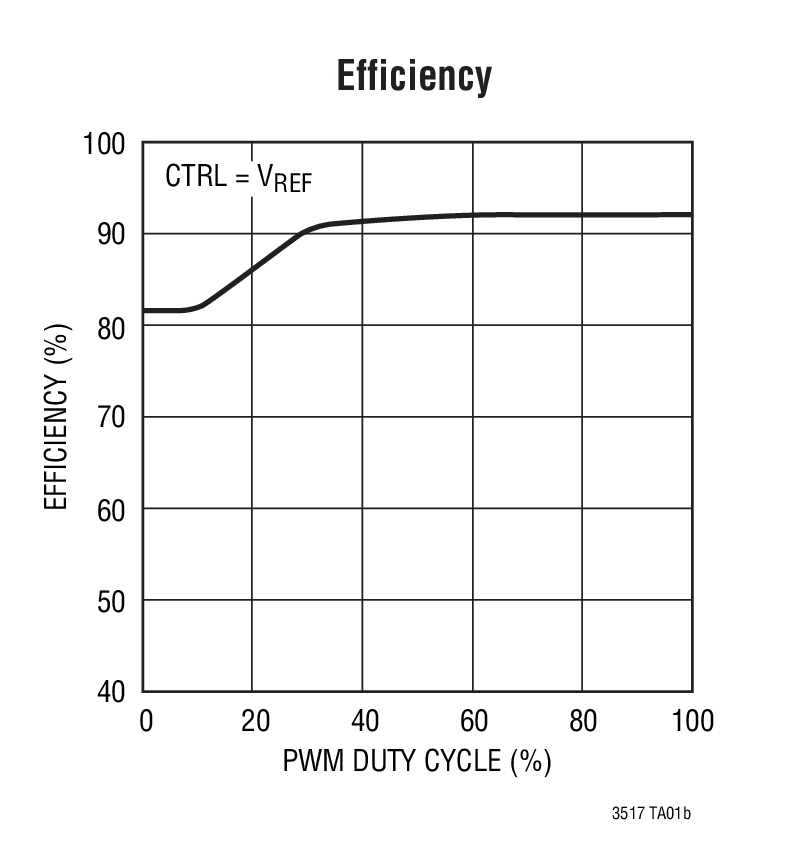

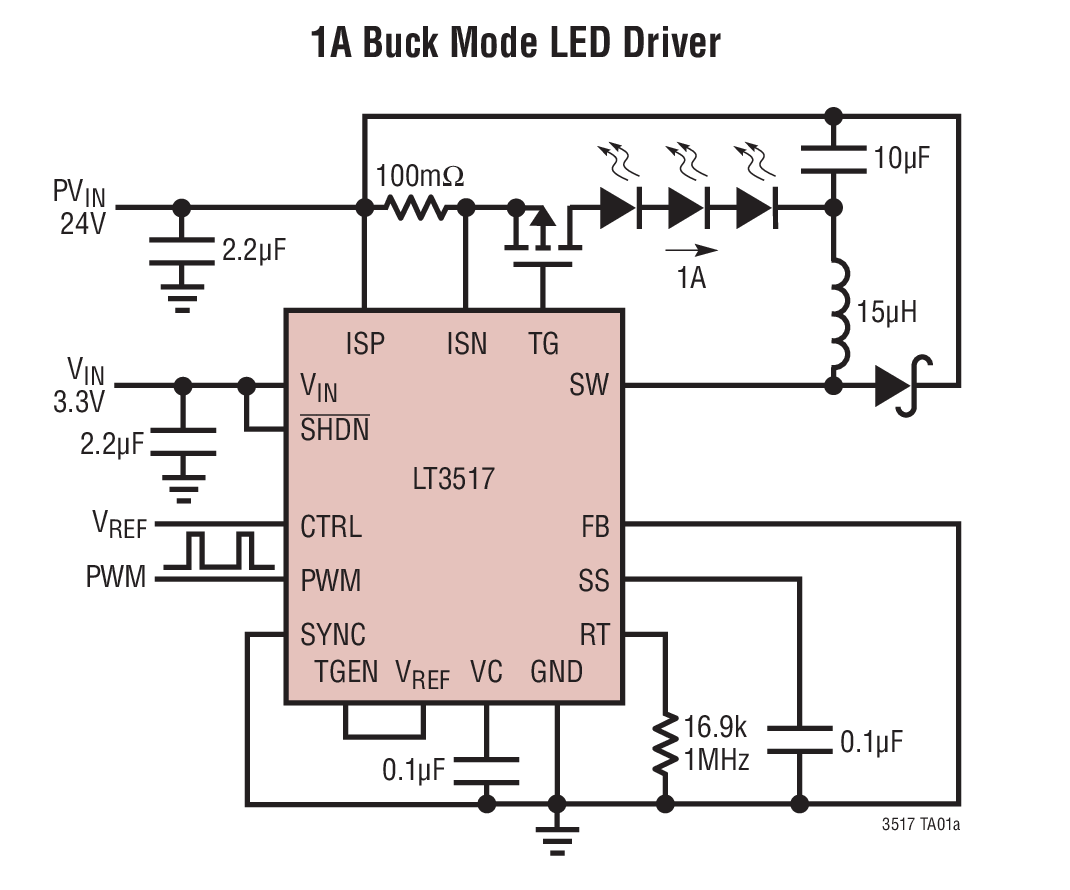

LT3517 - 典型应用图例：

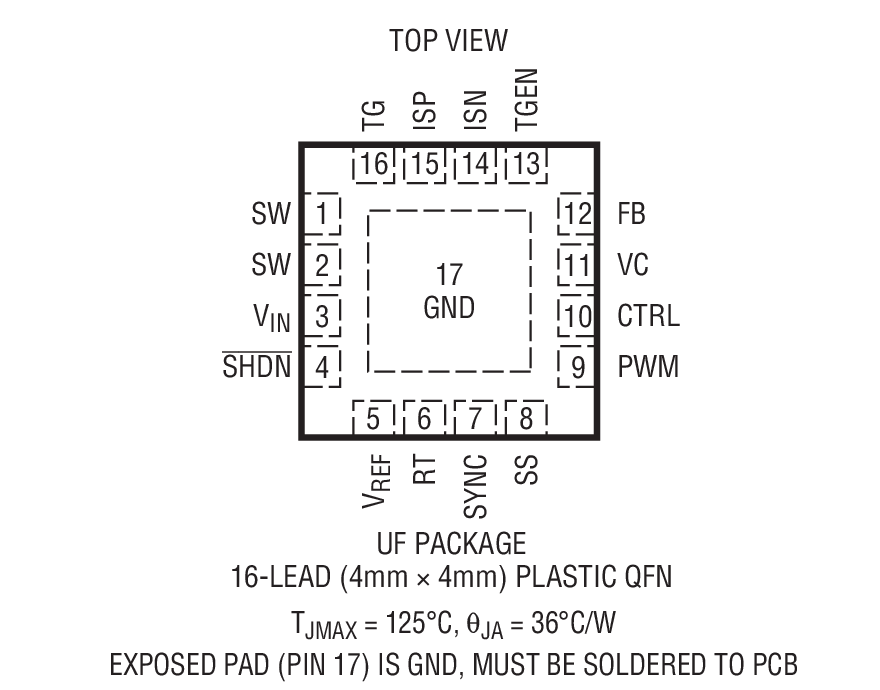

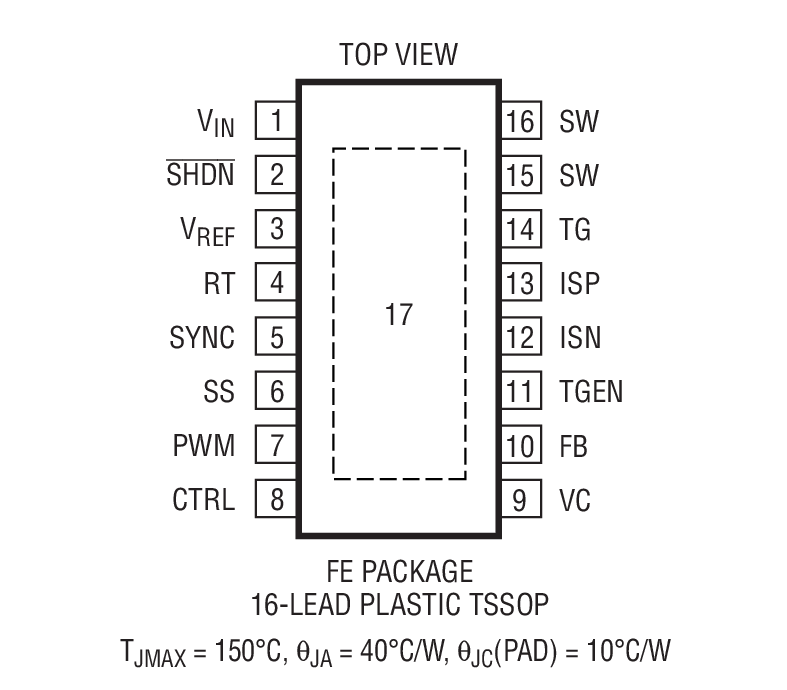

LT3517 - 封装图解：

LT3517 - LT3517是具 1.5A 开关电流的全功能 LED 驱动器

LT3517是Linear公司的一款升压型 LED 驱动器产品，LT3517是具 1.5A 开关电流的全功能 LED 驱动器，本站介绍了LT3517的封装应用图解、特点和优点、功能等，并给出了与LT3517相关的凌力尔特元器件型号供参考。

LT3517 - 具 1.5A 开关电流的全功能 LED 驱动器

LT3517 - 具 1.5A 开关电流的全功能 LED 驱动器 - Linear Technology（凌力尔特）

功能描述

LT3517 是一个具有内部 1.5A、45V 开关的电流模式 DC/DC 转换器，专为驱动 LED 而设计。LT3517 起一个 LED 驱动器的作用，可在升压、降压和降压-升压模式运作。它组合了一个传统的电压环路和一个独特的电流环路，以充当一个恒定电流源或恒定电压源。可编程开关频率允许针对效率或元件尺寸要求来优化外部元件。能够使 LT3517 的开关频率与一个外部时钟信号同步。可利用一个 100mV 检测电阻器从外部设置 LED 电流。外部 PWM 输入提供了高达 5000 : 1 的 LED 调光能力。CTRL 引脚可提供另外的 10 : 1 调光比。

LT3517 采用小占板面积的 16 引脚 QFN (4mm x 4mm) 和 16 引脚 TSSOP 封装。LT3517 为恒定电压和恒定电流应用提供了一个完整的解决方案。

特点

5000：1 True Color PWMTM 调光比

1.5A、45V 内部开关

100mV 高端电流检测

开路 LED 保护

可调的频率范围：250kHz 至 2.5MHz

宽输入电压范围：工作于 3V 至 30V 瞬变保护至 40V

可工作于升压、降压和降压-升压模式

用于 PMOS LED 断接的栅极驱动器

恒定电流和恒定电压调节

CTRL 引脚提供 10 : 1 模拟调光

低停机电流：

采用纤巧型 (4mm x 4mm) 16 引脚 QFN 和 16 引脚 TSSOP 封装

应用

显示器背面照明

汽车和航空电子设备照明

照明

扫描仪
