LTC1044A是12V CMOS 电压转换器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LTC1044A

LTC1044A技术文档下载：

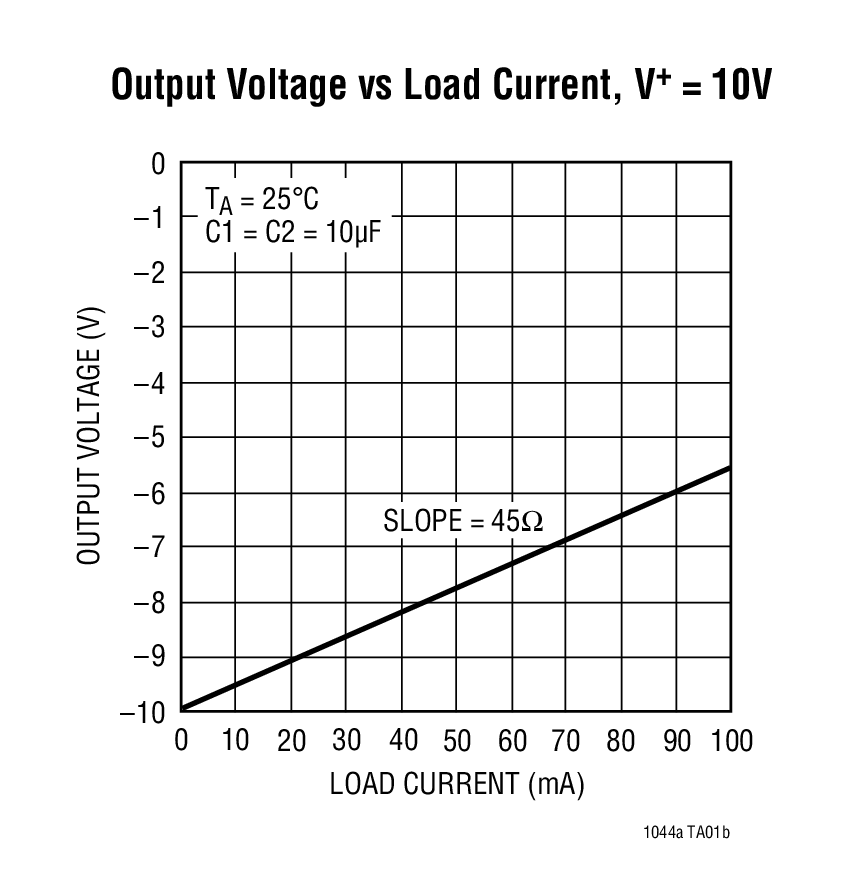

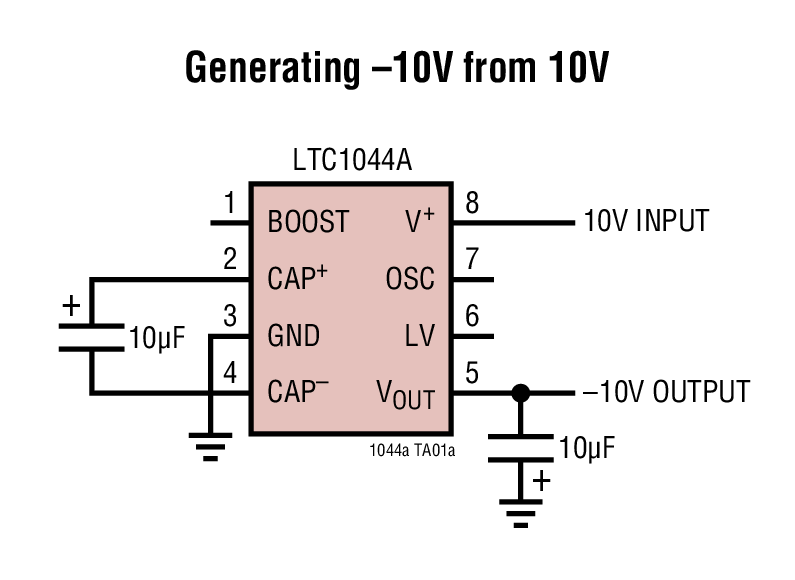

LTC1044A - 典型应用图例：

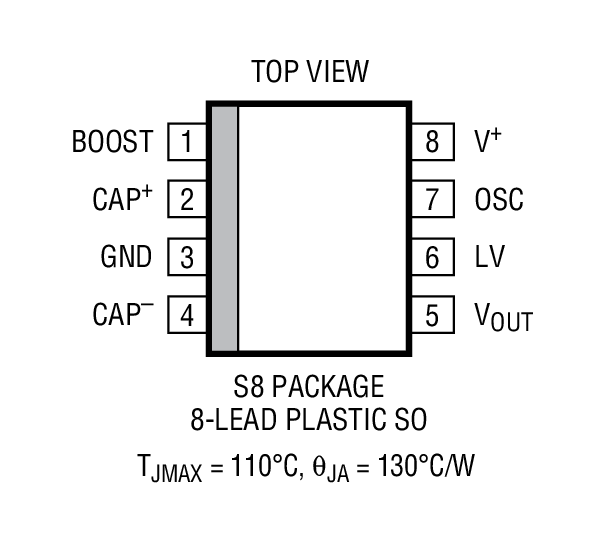

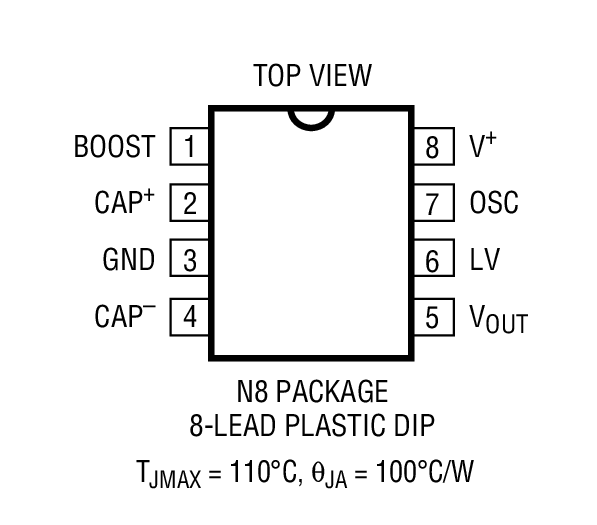

LTC1044A - 封装图解：

LTC1044A - LTC1044A是12V CMOS 电压转换器

LTC1044A是Linear公司的一款未调整的倍压 / 负输出充电泵产品，LTC1044A是12V CMOS 电压转换器，本站介绍了LTC1044A的封装应用图解、特点和优点、功能等，并给出了与LTC1044A相关的凌力尔特元器件型号供参考。

LTC1044A - 12V CMOS 电压转换器

LTC1044A - 12V CMOS 电压转换器 - Linear Technology（凌力尔特）

功能描述

The H (Metal Can), J (Ceramic), and K (Metal Can) Packages From Linear Technology Are Now Obsolete

LTC1044A 是一款单片式 CMOS 开关电容器电压转换器。在那些需要较高输入电压 (高达 12V) 的应用中，其可直接替换 ICL7660 / LTC1044。LTC1044A 可在未使用电感器的情况下提供多种转换功能。可以实现输入电压的反转 (VOUT = -VIN)、增加一倍 (VOUT = 2VIN)、分压 (VOUT = VIN/2) 或成倍增加 (VOUT = ±nVIN)。

为了在特定的应用中优化性能，该器件提供了一种升压功能以把内部振荡器频率提高 7 倍。在工作频率较高的场合可使用较小的外部电容器以节省电路板空间。另外，内部振荡器也可停用以省电。当 OSC 引脚连接至 GND 或 V+ 时，电源电流将减小至 1.5μA (采用 5V 输入)。

特点

至 12V 工作电源电压范围

13V 绝对最大额定值

5V 电压下的最大无负载电源电流为 200μA

BOOST 引脚 (引脚 1) 用于较高的开关频率

97% 的最小开路电压转换效率

95% 的最小电源转换效率

采用 5V 电源时 IS = 1.5μA (当 OSC 引脚 = 0V 或 V+ )

ICL7660 / LTC1044 的高电压升级版本

应用

10V 至±10V 电源的转换

5V 至±5V 电源的转换

精准型分压：VOUT = VIN/2 ±20ppm

电压成倍增加：VOUT = ±nVIN

电源分离器：VOUT = ±VS/2

汽车应用

采用9V 墙上适配器 / 充电器的电池系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC1044ACN8	N-8	C	$2.75	$2.20
LTC1044ACN8#PBF	N-8	C	$2.75	$2.20
LTC1044ACS8	SO-8	C	$2.92	$2.35
LTC1044ACS8#PBF	SO-8	C	$2.92	$2.35
LTC1044ACS8#TR	SO-8	C		$2.41
LTC1044ACS8#TRPBF	SO-8	C		$2.41
LTC1044AIN8	N-8	I	$3.00	$2.40
LTC1044AIN8#PBF	N-8	I	$3.00	$2.40
LTC1044AIS8	SO-8	I	$3.17	$2.55
LTC1044AIS8#PBF	SO-8	I	$3.17	$2.55
LTC1044AIS8#TR	SO-8	I		$2.61
LTC1044AIS8#TRPBF	SO-8	I		$2.61
