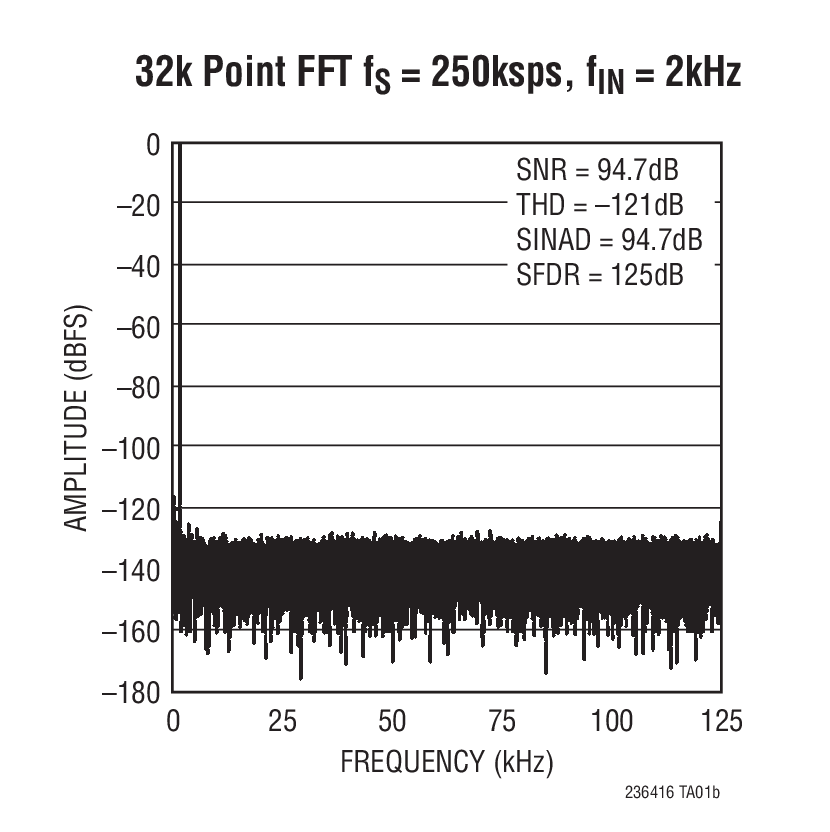

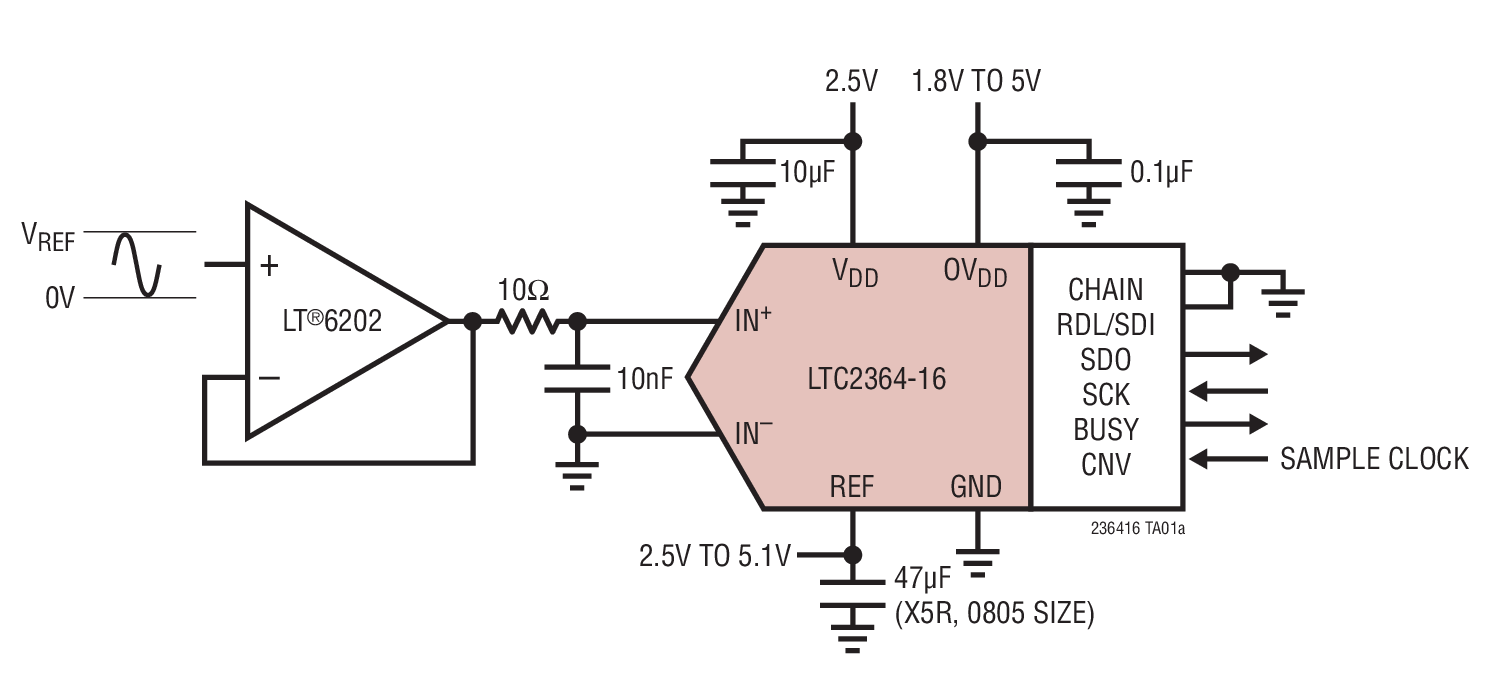

LTC2364-16 - 典型应用图例：

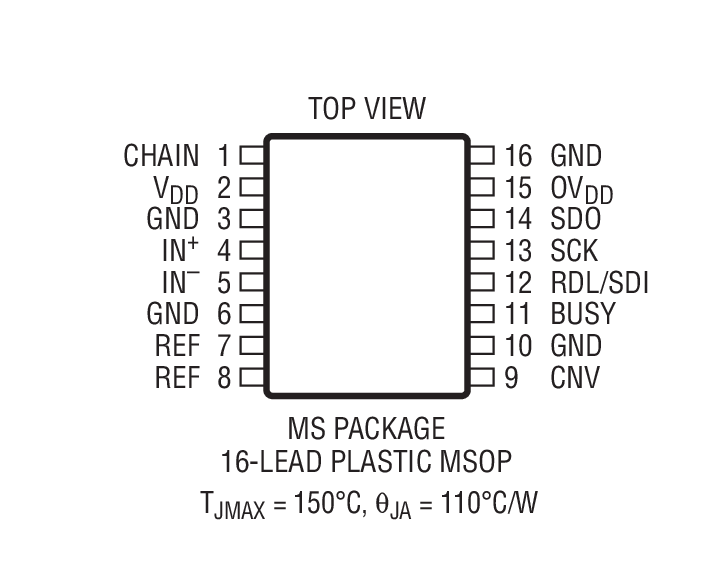

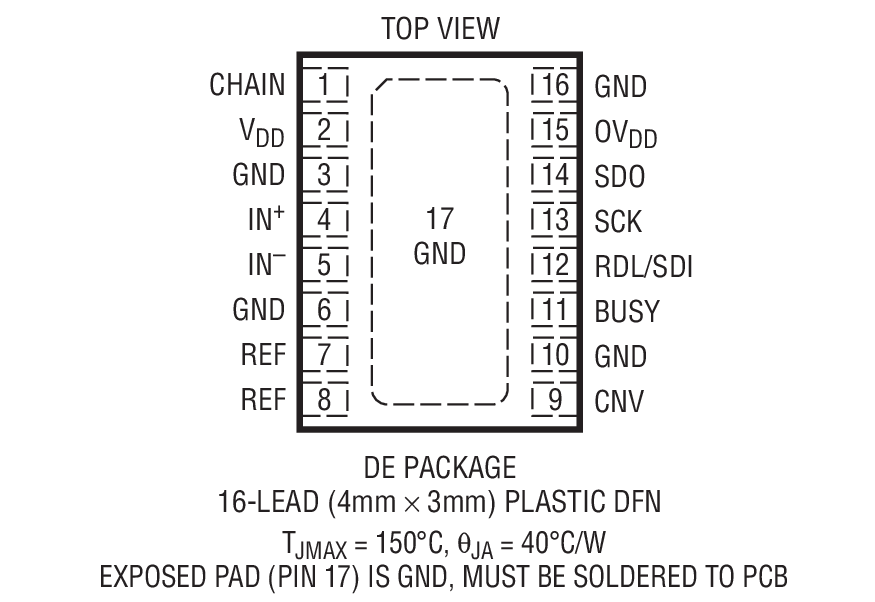

LTC2364-16 - 封装图解：

LTC2364-16 - LTC2364-16是具 94.7dB SNR 的 16 位、250ksps、伪差分单极性 SAR ADC

LTC2364-16是Linear公司的一款通用型 SAR ADC产品，LTC2364-16是具 94.7dB SNR 的 16 位、250ksps、伪差分单极性 SAR ADC，本站介绍了LTC2364-16的封装应用图解、特点和优点、功能等，并给出了与LTC2364-16相关的凌力尔特元器件型号供参考。

LTC2364-16 - 具 94.7dB SNR 的 16 位、250ksps、伪差分单极性 SAR ADC

LTC2364-16 - 具 94.7dB SNR 的 16 位、250ksps、伪差分单极性 SAR ADC - Linear Technology（凌力尔特）

功能描述

LTC2364-16 是一款低噪声、低功率、高速 16 位逐次逼近型寄存器 (SAR) ADC。LTC2364-16 采用单 2.5V 工作电源，具有 0V 至 VREF 的伪差分单极性输入范围和 2.5V 至 5.1V 的 VREF 范围。LTC2364-16 仅消耗 3.4mW 功率，并实现 ±0.75LSB INL (最大值)、无漏失码 (在 16 位) 和 94.7dB SNR。

LTC2364-16 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。250ksps 的高吞吐速率和无周期延迟特性使 LTC2364-16 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2364-16 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。

特点

250ksps 吞吐速率

±0.75LSB INL (最大值)

保证 16 位，无漏失码

低功率： 3.4mW (在 250ksps)、3.4μW (在 250sps)

在 fIN = 2kHz 时 94.7dB SNR (典型值)

在 fIN = 2kHz 时 -120dB THD (典型值)

保证运作至 125°C

2.5V 电源

伪差分单极性输入范围： 0V 至 VREF

VREF 输入范围： 2.5V 至 5.1V

无流水线延迟，无周期延迟

1.8V 至 5V I/O 电压

具菊链模式的 SPI 兼容型串行 I/O

内部转换时钟

16 引脚 MSOP 封装和 4mm x 3mm DFN 封装

应用

医疗成像

高速数据采集

便携式或紧凑型仪表

工业过程控制

低功率电池供电型仪表

ATE (自动测试设备)

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2364CDE-16#PBF	4x3 DFN-16	C	$12.10	$8.47
LTC2364CDE-16#TRPBF	4x3 DFN-16	C		$8.53
LTC2364CMS-16#PBF	MS-16	C	$12.10	$8.47
LTC2364CMS-16#TRPBF	MS-16	C		$8.53
LTC2364HMS-16#PBF	MS-16	H	$16.00	$11.20
LTC2364HMS-16#TRPBF	MS-16	H		$11.26
LTC2364IDE-16#PBF	4x3 DFN-16	I	$13.92	$9.74
LTC2364IDE-16#TRPBF	4x3 DFN-16	I		$9.80
LTC2364IMS-16#PBF	MS-16	I	$13.92	$9.74
LTC2364IMS-16#TRPBF	MS-16	I		$9.80
