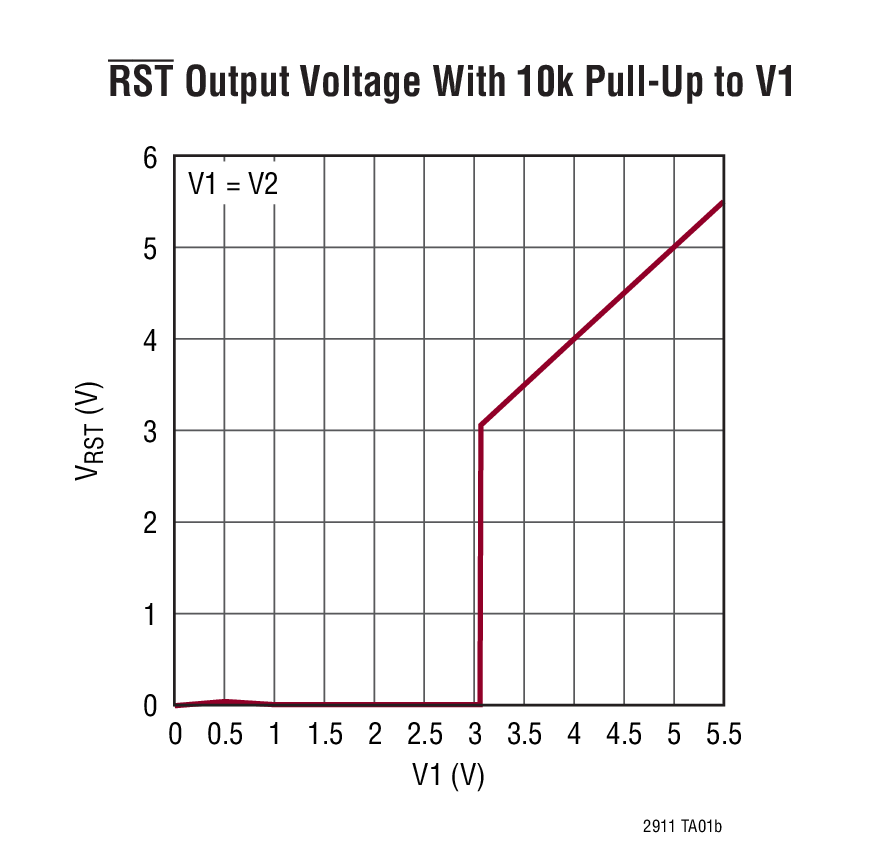

LTC2911-3 - 典型应用图例：

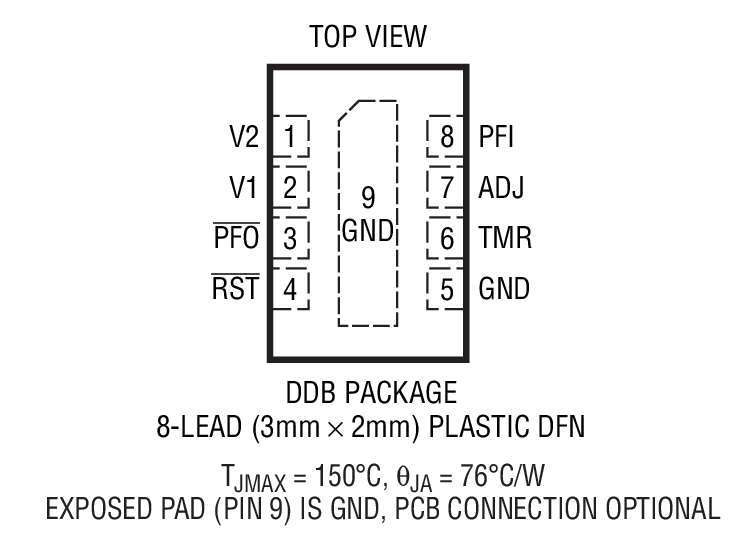

LTC2911-3 - 封装图解：

LTC2911-3 - LTC2911-3是具电源故障比较器的精准型三通道电源监视器

LTC2911-3是Linear公司的一款三电源监视器产品，LTC2911-3是具电源故障比较器的精准型三通道电源监视器，本站介绍了LTC2911-3的封装应用图解、特点和优点、功能等，并给出了与LTC2911-3相关的凌力尔特元器件型号供参考。

LTC2911-3 - 具电源故障比较器的精准型三通道电源监视器

LTC2911 - 具电源故障比较器的精准型三通道电源监视器 - Linear Technology（凌力尔特）

功能描述

LTC2911 是一款具有一个电源故障比较器的低功率、高准确度、三通道电源监视器。复位超时可以利用一个外部电容器来选择，或设定至一个在内部产生的 200ms。

V1 引脚用于监视一个 3.3V 电源。V2 引脚负责监视一个 5V、2.5V、1.8V、1.2V或可调电源。第三个可调输入具有一个 0.5V 的标称门限，因而允许利用一个阻性分压器来配置其门限。所有三个比较器在整个工作温度范围内均具有一个 1.5% 的严格门限准确度，而一个干扰滤波器则用于确保可靠的复位操作。

一个备用的比较器可通过配置以提供低电压情况的预警。当 PFI 输入的电压降至 0.5V 以下时，它将导致 PFO 输出拉至低电平，因而允许利用一个阻性分压器来配置电源故障门限。TMR 引脚上提供的一种锁存功能使得能够对 RST 输出进行锁存以防止系统复位，从而简化了裕度测试。

特点

超低电压复位：保证 VCC = 0.5V

可同时监视 3 个输入： 3.3V、5V、可调 (LTC2911-1) 3.3V、2.5V、可调 (LTC2911-2) 3.3V、1.8V、可调 (LTC2911-3) 3.3V、1.2V、可调 (LTC2911-4) 3.3V、可调、可调 (LTC2911-5)

±1.5% 门限准确度

电源故障监视器

RST 状态可以保持以用于裕度调节

低电源电流：30μA (典型值)

具输入干扰免疫力

可调复位超时周期

可选择的内部超时节省了组件

节省空间的 8 引脚 TSOT-23 封装和 3mm x 2mm DFN 封装

应用

网络服务器

台式电脑和笔记本电脑

汽车和工业电子设备

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2911CDDB-1#TRMPBF	3x2 DFN-8	C	$2.17	$1.57
LTC2911CDDB-1#TRPBF	3x2 DFN-8	C	$2.17	$1.52
LTC2911CDDB-2#TRMPBF	3x2 DFN-8	C	$2.17	$1.57
LTC2911CDDB-2#TRPBF	3x2 DFN-8	C	$2.17	$1.52
LTC2911CDDB-3#TRMPBF	3x2 DFN-8	C	$2.17	$1.57
LTC2911CDDB-3#TRPBF	3x2 DFN-8	C	$2.17	$1.52
LTC2911CDDB-4#TRMPBF	3x2 DFN-8	C	$2.17	$1.57
LTC2911CDDB-4#TRPBF	3x2 DFN-8	C	$2.17	$1.52
LTC2911CDDB-5#TRMPBF	3x2 DFN-8	C	$2.17	$1.57
LTC2911CDDB-5#TRPBF	3x2 DFN-8	C	$2.17	$1.52
LTC2911CTS8-1#TRMPBF	SOT-23	C	$2.17	$1.57
LTC2911CTS8-1#TRPBF	SOT-23	C	$2.17	$1.52
LTC2911CTS8-2#TRMPBF	SOT-23	C	$2.17	$1.57
LTC2911CTS8-2#TRPBF	SOT-23	C	$2.17	$1.52
LTC2911CTS8-3#TRMPBF	SOT-23	C	$2.17	$1.57
LTC2911CTS8-3#TRPBF	SOT-23	C	$2.17	$1.52
LTC2911CTS8-4#TRMPBF	SOT-23	C	$2.17	$1.57
LTC2911CTS8-4#TRPBF	SOT-23	C	$2.17	$1.52
LTC2911CTS8-5#TRMPBF	SOT-23	C	$2.17	$1.57
LTC2911CTS8-5#TRPBF	SOT-23	C	$2.17	$1.52
LTC2911HDDB-1#TRMPBF	3x2 DFN-8	H	$2.87	$2.06
LTC2911HDDB-1#TRPBF	3x2 DFN-8	H	$2.87	$2.01
LTC2911HDDB-2#TRMPBF	3x2 DFN-8	H	$2.87	$2.06
LTC2911HDDB-2#TRPBF	3x2 DFN-8	H	$2.87	$2.01
LTC2911HDDB-3#TRMPBF	3x2 DFN-8	H	$2.87	$2.06
LTC2911HDDB-3#TRPBF	3x2 DFN-8	H	$2.87	$2.01
LTC2911HDDB-4#TRMPBF	3x2 DFN-8	H	$2.87	$2.06
LTC2911HDDB-4#TRPBF	3x2 DFN-8	H	$2.87	$2.01
LTC2911HDDB-5#TRMPBF	3x2 DFN-8	H	$2.87	$2.06
LTC2911HDDB-5#TRPBF	3x2 DFN-8	H	$2.87	$2.01
LTC2911HTS8-1#TRMPBF	SOT-23	H	$2.87	$2.06
LTC2911HTS8-1#TRPBF	SOT-23	H	$2.87	$2.01
LTC2911HTS8-2#TRMPBF	SOT-23	H	$2.87	$2.06
LTC2911HTS8-2#TRPBF	SOT-23	H	$2.87	$2.01
LTC2911HTS8-3#TRMPBF	SOT-23	H	$2.87	$2.06
LTC2911HTS8-3#TRPBF	SOT-23	H	$2.87	$2.01
LTC2911HTS8-4#PBF	SOT-23	H	$2.87
LTC2911HTS8-4#TRMPBF	SOT-23	H	$2.87	$2.06
LTC2911HTS8-4#TRPBF	SOT-23	H	$2.87	$2.01
LTC2911HTS8-5#TRMPBF	SOT-23	H	$2.87	$2.06
LTC2911HTS8-5#TRPBF	SOT-23	H	$2.87	$2.01
LTC2911IDDB-1#TRMPBF	3x2 DFN-8	I	$2.50	$1.80
LTC2911IDDB-1#TRPBF	3x2 DFN-8	I	$2.50	$1.75
LTC2911IDDB-2#TRMPBF	3x2 DFN-8	I	$2.50	$1.80
LTC2911IDDB-2#TRPBF	3x2 DFN-8	I	$2.50	$1.75
LTC2911IDDB-3#TRMPBF	3x2 DFN-8	I	$2.50	$1.80
LTC2911IDDB-3#TRPBF	3x2 DFN-8	I	$2.50	$1.75
LTC2911IDDB-4#TRMPBF	3x2 DFN-8	I	$2.50	$1.80
LTC2911IDDB-4#TRPBF	3x2 DFN-8	I	$2.50	$1.75
LTC2911IDDB-5#TRMPBF	3x2 DFN-8	I	$2.50	$1.80
LTC2911IDDB-5#TRPBF	3x2 DFN-8	I	$2.50	$1.75
LTC2911ITS8-1#TRMPBF	SOT-23	I	$2.50	$1.80
LTC2911ITS8-1#TRPBF	SOT-23	I	$2.50	$1.75
LTC2911ITS8-2#TRMPBF	SOT-23	I	$2.50	$1.80
LTC2911ITS8-2#TRPBF	SOT-23	I	$2.50	$1.75
LTC2911ITS8-3#TRMPBF	SOT-23	I	$2.50	$1.80
LTC2911ITS8-3#TRPBF	SOT-23	I	$2.50	$1.75
LTC2911ITS8-4#TRMPBF	SOT-23	I	$2.50	$1.80
LTC2911ITS8-4#TRPBF	SOT-23	I	$2.50	$1.75
LTC2911ITS8-5#TRMPBF	SOT-23	I	$2.50	$1.80
LTC2911ITS8-5#TRPBF	SOT-23	I	$2.50	$1.75
