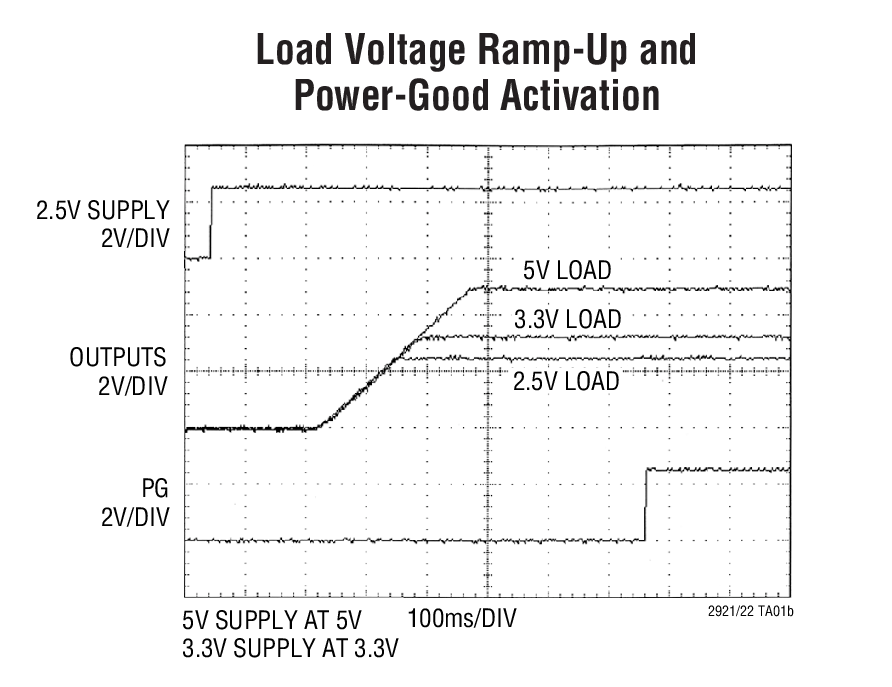

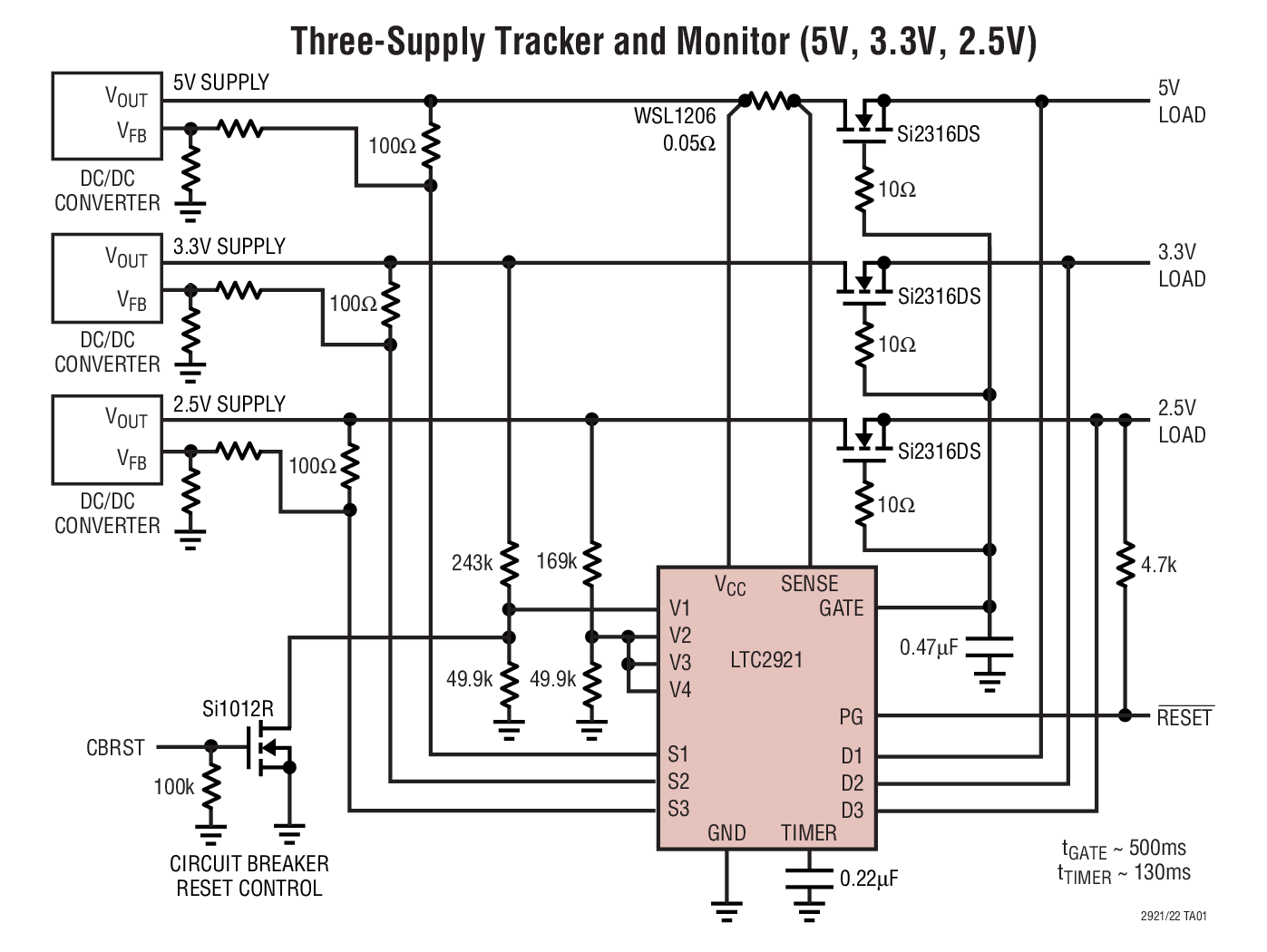

LTC2922 - 典型应用图例：

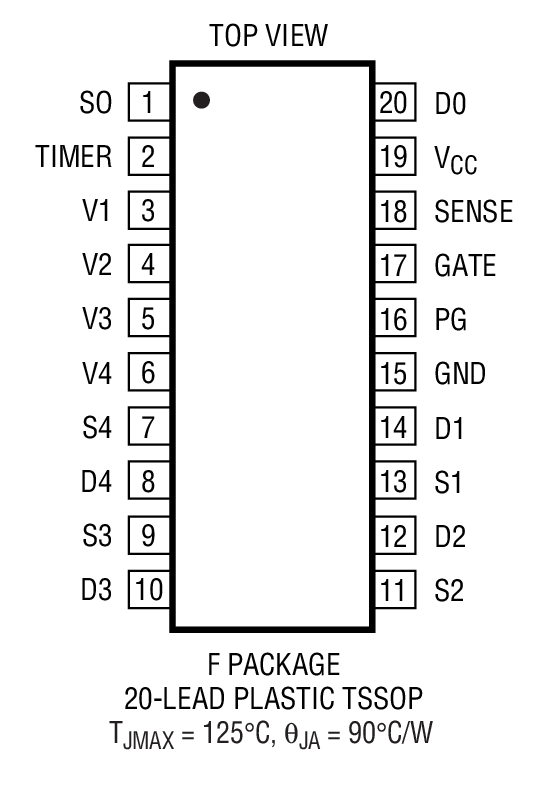

LTC2922 - 封装图解：

LTC2922 - LTC2922是具有输入监控器的电源跟踪器

LTC2922是Linear公司的一款排序器、跟踪器和裕度调节控制器产品，LTC2922是具有输入监控器的电源跟踪器，本站介绍了LTC2922的封装应用图解、特点和优点、功能等，并给出了与LTC2922相关的凌力尔特元器件型号供参考。

LTC2922 - 具有输入监控器的电源跟踪器

LTC2922 - 具有输入监控器的电源跟踪器 - Linear Technology（凌力尔特）

功能描述

LTC2921 和 LTC2922 可监控多达 5 个电源并强制它们在多个电源系统中跟踪上电。利用外部 N 沟道调整组件可使电源电压以一种可调速率斜坡上升。自动远程取样开关允许 DC/DC 转换器对走在线的串联压降进行补偿。如果一个或多个电源上出现错误电平，则会导致所有电源断接。高达 1% 的准确度以及 0.5V 低监控电平上的抗干扰能力杜绝了电源误断接的发生。

?LTC2921 和 LTC2922 均具有一个可调电子电路断路器，用于使VCC电源免遭短路故障的损坏。TIMER 引脚上的电容用于设置监控时序中的延迟。

?LTC2921 在一个 16 引脚窄式 SSOP 封装内设置了 3 个远程取样开关，而 LTC2922 则在一个 20 引脚 TSSOP 封装内设置了 5 个远程取样开关。两款器件均可使用 5V、3.3V 和 2.5V 的 VCC 电源电压。

特点

利用 MOSFET 开关对多个电源进行跟踪

对包括 VCC 在内的 5 个输入电压进行监控

保证门限准确度：±1% 在 0.5V 处

自动远程取样开关

可调电源电压斜坡上升速率

过压监控器

可调电子电路断路器

可调电源状态良好延迟

可使用 5V、3.3V 和 2.5V 的 VCC 电源电压

采用 16 引脚窄式 SSOP 封装 (LTC2921系列) 和 20 引脚 TSSOP 封装 (LTC2922 系列)

应用

台式计算机

插入式卡

电信基础设备

电源时序

仪表

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2922CF	TSSOP-20	C	$4.50	$3.40
LTC2922CF-2.5	TSSOP-20	C	$4.50	$3.40
LTC2922CF-2.5#PBF	TSSOP-20	C	$4.50	$3.40
LTC2922CF-2.5#TR	TSSOP-20	C		$3.50
LTC2922CF-2.5#TRPBF	TSSOP-20	C		$3.50
LTC2922CF-3.3	TSSOP-20	C	$4.50	$3.40
LTC2922CF-3.3#PBF	TSSOP-20	C	$4.50	$3.40
LTC2922CF-3.3#TR	TSSOP-20	C		$3.50
LTC2922CF-3.3#TRPBF	TSSOP-20	C		$3.50
LTC2922CF#PBF	TSSOP-20	C	$4.50	$3.40
LTC2922CF#TR	TSSOP-20	C		$3.50
LTC2922CF#TRPBF	TSSOP-20	C		$3.50
LTC2922IF	TSSOP-20	I	$5.20	$3.90
LTC2922IF-2.5	TSSOP-20	I	$5.20	$3.90
LTC2922IF-2.5#PBF	TSSOP-20	I	$5.20	$3.90
LTC2922IF-2.5#TR	TSSOP-20	I		$4.00
LTC2922IF-2.5#TRPBF	TSSOP-20	I		$4.00
LTC2922IF-3.3	TSSOP-20	I	$5.20	$3.90
LTC2922IF-3.3#PBF	TSSOP-20	I	$5.20	$3.90
LTC2922IF-3.3#TR	TSSOP-20	I		$4.00
LTC2922IF-3.3#TRPBF	TSSOP-20	I		$4.00
LTC2922IF#PBF	TSSOP-20	I	$5.20	$3.90
LTC2922IF#TR	TSSOP-20	I		$4.00
LTC2922IF#TRPBF	TSSOP-20	I		$4.00
