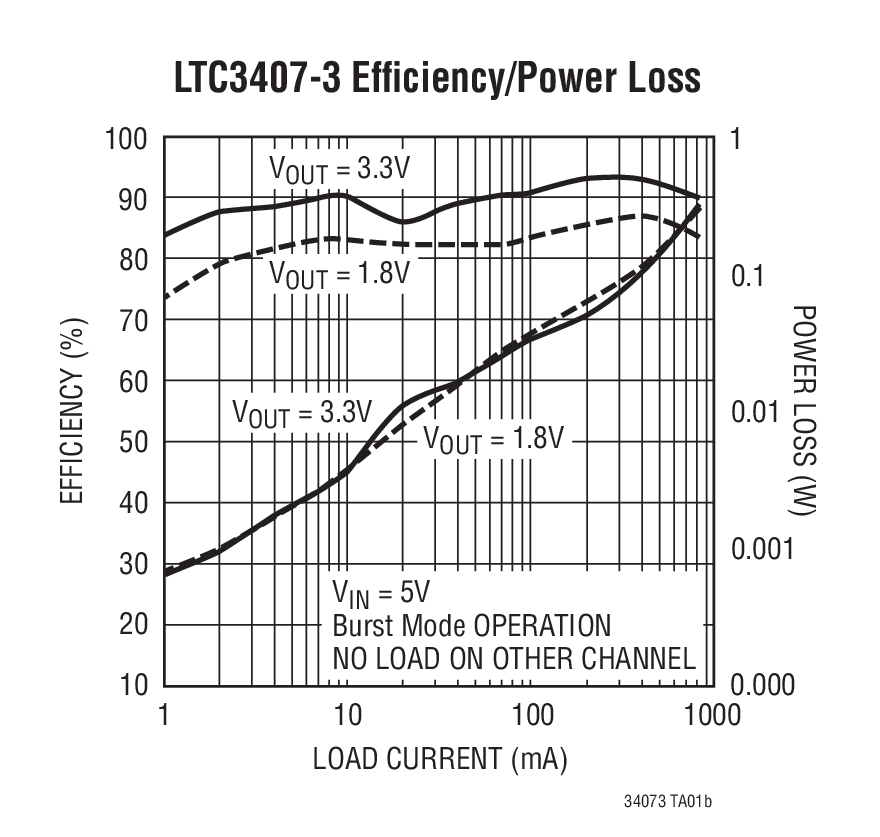

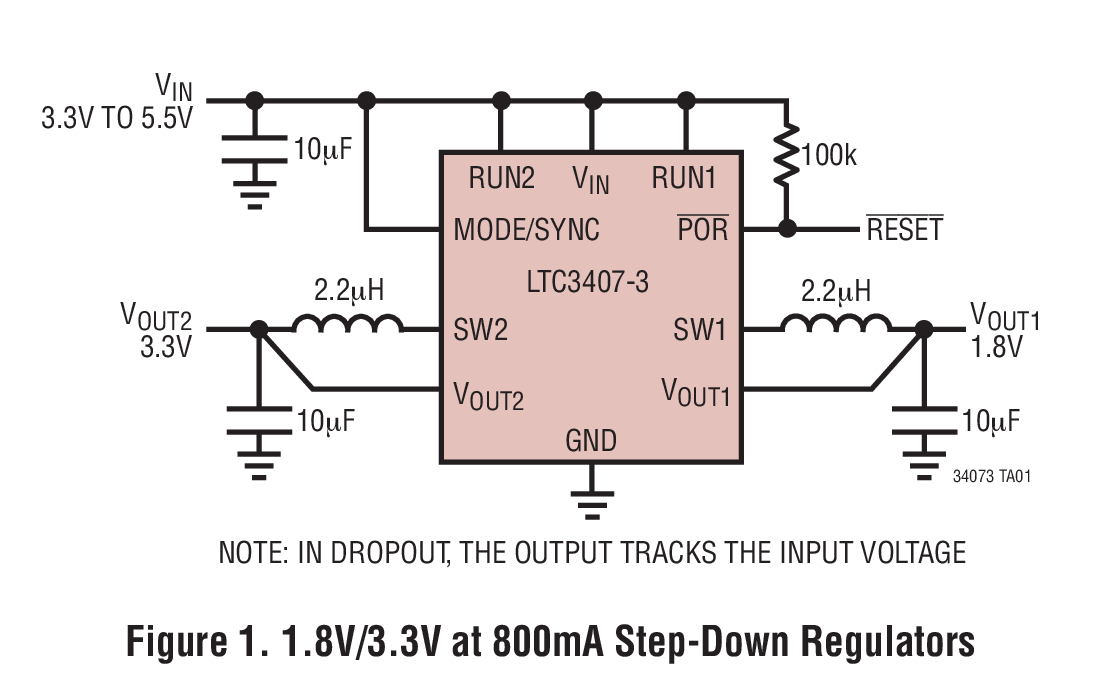

LTC3407-3 - 典型应用图例：

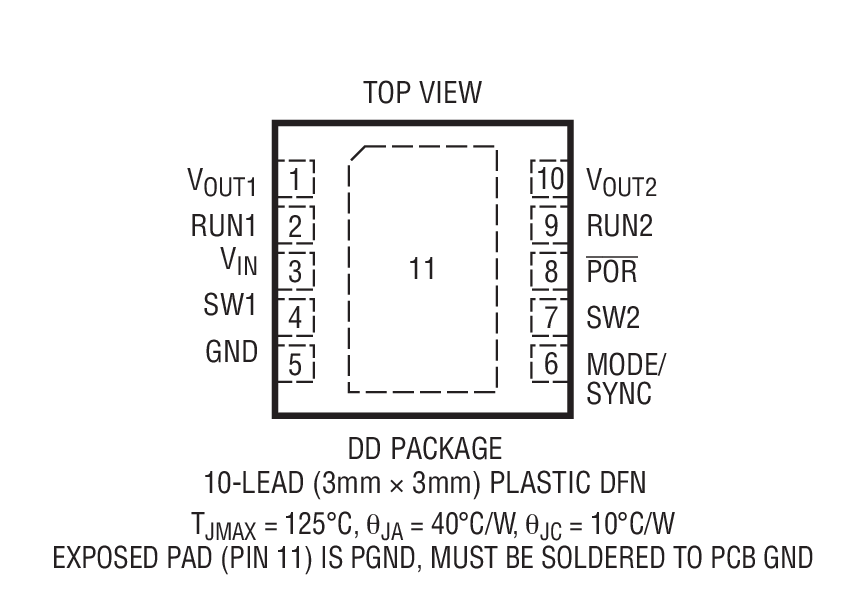

LTC3407-3 - 封装图解：

LTC3407-3 - LTC3407-3是双路、同步、1.8V/0.8A 和 3.3V/0.8A、2.25MHz 降压型 DC/DC 稳压器

LTC3407-3是Linear公司的一款多输出降压产品，LTC3407-3是双路、同步、1.8V/0.8A 和 3.3V/0.8A、2.25MHz 降压型 DC/DC 稳压器，本站介绍了LTC3407-3的封装应用图解、特点和优点、功能等，并给出了与LTC3407-3相关的凌力尔特元器件型号供参考。

LTC3407-3 - 双路、同步、1.8V/0.8A 和 3.3V/0.8A、2.25MHz 降压型 DC/DC 稳压器

LTC3407-3 - 双路、同步、1.8V/0.8A 和 3.3V/0.8A、2.25MHz 降压型 DC/DC 稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3407-3 是一款双路、恒定频率、同步降压型 DC/DC转换器。该器件面向低功率应用，工作输入电压范围为 3.3V至 5.5V，并具有一个 2.25MHz 的恒定开关频率，因而允许采用纤巧、低成本的电容器以及高度 ≤1.0mm 的电感器。内部同步 0.35Ω、1.2A 电源开关可在无需使用外部肖特基二极管的情况下提供高效率。

LTC3407-3 备有一种用户可选模式输入，使得用户能够在噪声纹波与低功率效率之间进行权衡。突发模式 (Burst Mode) 操作可在轻负载条件下提供高效率，而脉冲跳跃模式则能够在轻负载条件下实现低噪声纹波。

为了进一步延长电池的使用寿命，P 沟道 MOSFET 在压降时 (100% 占空比) 连续导通，两个通道吸收的总静态电流仅为 40μA。在停机模式中，该器件的吸收电流 < 1μA。

特点

非常低的静态电流：仅 40μA

在 800mA 的 1.8V / 在 800mA 的 3.3V

高效率：达 95%

2.25MHz 恒定频率操作

高开关电流：每个通道为 1.2A

无需肖特基二极管

低接通电阻 RDS(ON) 内部开关：0.35Ω

VIN : 3.3V 至 5.5V

旨在获得卓越的电压和负载瞬态响应的电流模式操作
