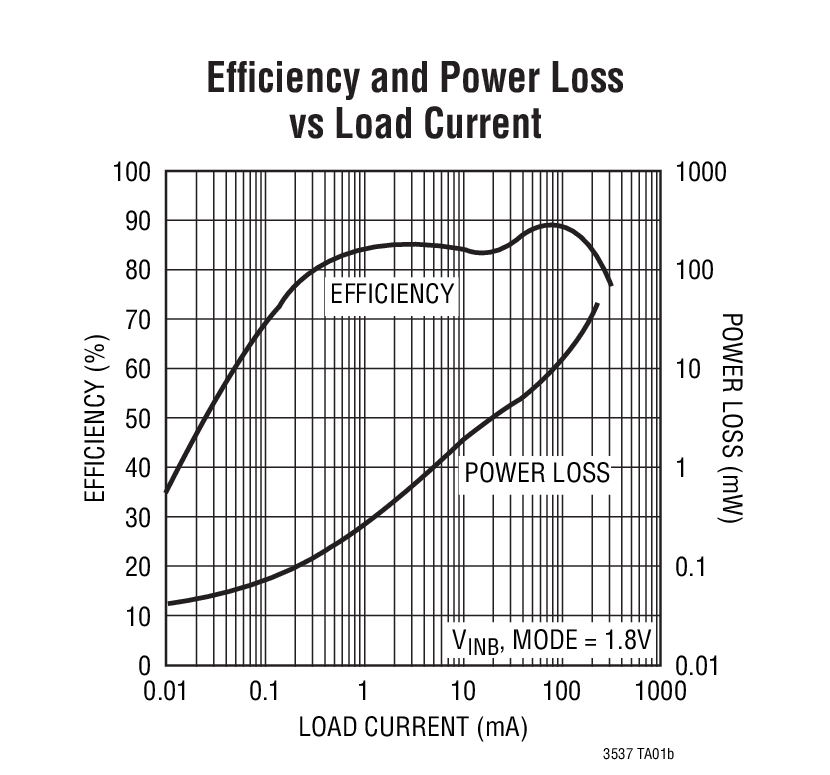

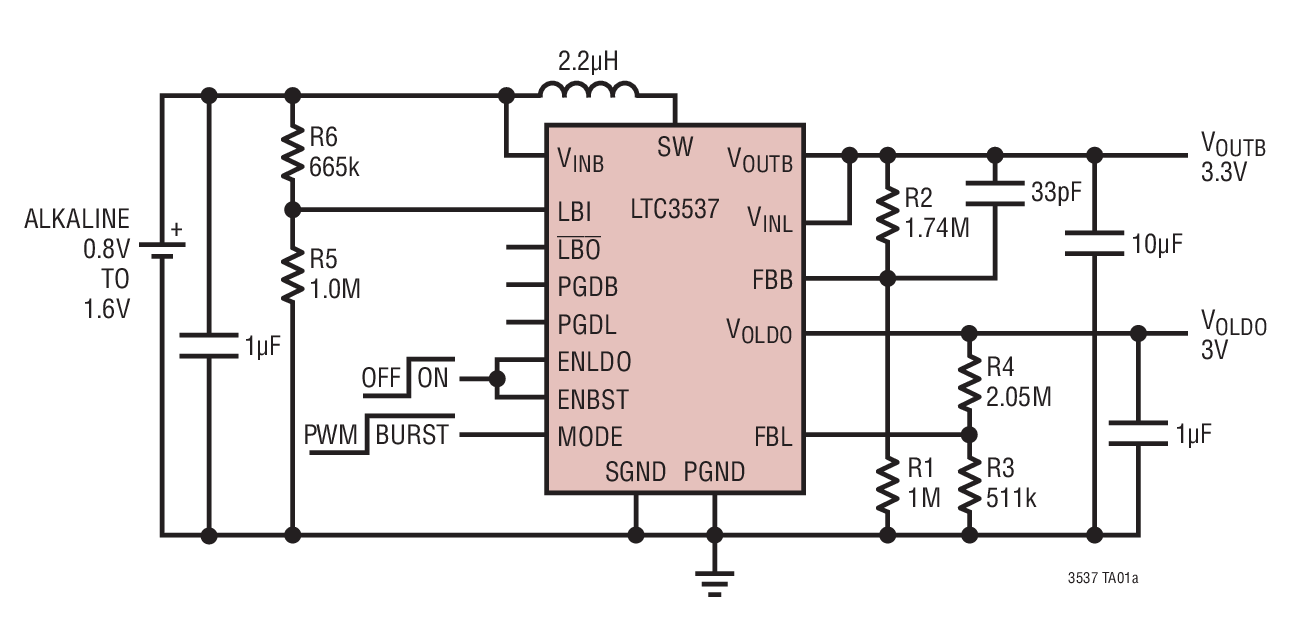

LTC3537 - 典型应用图例：

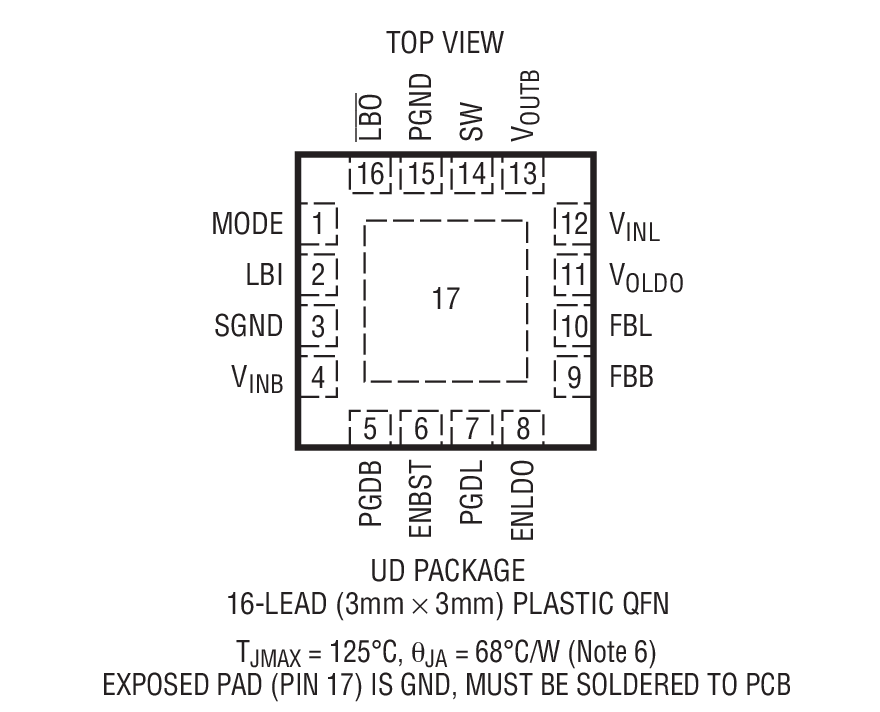

LTC3537 - 封装图解：

LTC3537 - LTC3537是2.2MHz、600mA 同步升压型 DC/DC 转换器和 100mA LDO

LTC3537是Linear公司的一款微功率升压产品，LTC3537是2.2MHz、600mA 同步升压型 DC/DC 转换器和 100mA LDO，本站介绍了LTC3537的封装应用图解、特点和优点、功能等，并给出了与LTC3537相关的凌力尔特元器件型号供参考。

LTC3537 - 2.2MHz、600mA 同步升压型 DC/DC 转换器和 100mA LDO

LTC3537 - 2.2MHz、600mA 同步升压型 DC/DC 转换器和 100mA LDO - Linear Technology（凌力尔特）

功能描述

LTC3537 把一个高效率、2.2MHz 升压型 DC/DC 转换器与一个独立的 100mA 低压差稳压器 (LDO) 组合在一起。升压转换器从一个低至 0.68V 的输入电压起动，并包含一个内部 0.4Ω 开关和一个 0.6Ω 同步整流器 (当在停机模式中被停用时，它将与输出断接)。

2.2MHz 的开关频率允许使用纤巧、扁平的电感器和陶瓷电容器，因而最大限度地缩小了解决方案的占板面积。电流模式 PWM 设计在内部进行补偿，从而减少了外部组件的数目。在检测到轻负载电流之前，该器件将保持固定频率开关操作，随后即执行突发模式操作以实现效率的最大化。如欲执行低噪声操作，则可停用突发模式操作。抗振铃电路通过在断续操作模式中对电感器进行阻尼来降低 EMI。其他的特点包括低停机电流 (低于 1μA) 和热过载保护。

集成 LDO 稳压器提供了一个具非常低噪声的可编程、低压差电源。

特点

高效率升压型 DC/DC 转换器和 LDO 升压

VIN：0.68V 至 5V，VOUT：1.5V 至 5.25V

IOUT：100mA (在 3.3V)，VIN > 0.8V

2.2MHz 固定频率操作

具输出断接功能的同步整流器

突发模式 (Burst Mode) 操作 (可利用引脚来选择) 线性 LDO 稳压器

VIN：1.8V 至 5.5V，VOUT：0.6V 至 5.5，IOUT：100mA

100mV 压差电压 (在 50mA)

24dB 纹波抑制 (在 fSW) 结合

电源良好指示器

低电池电量比较器
