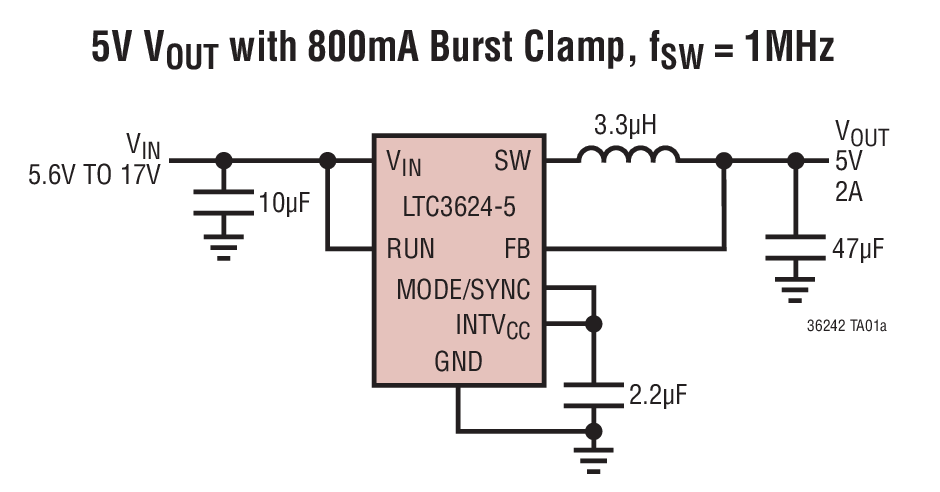

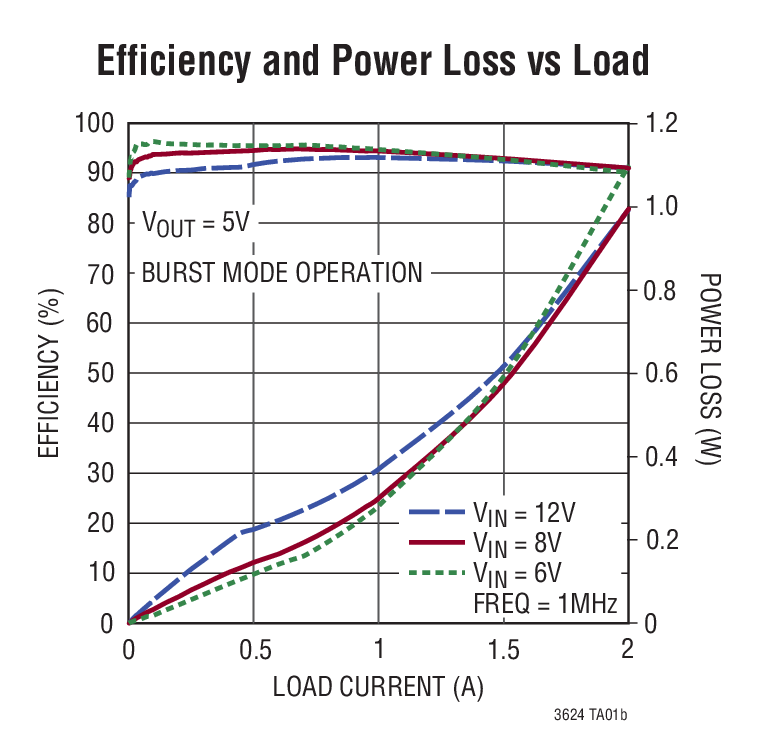

LTC3624 - 典型应用图例：

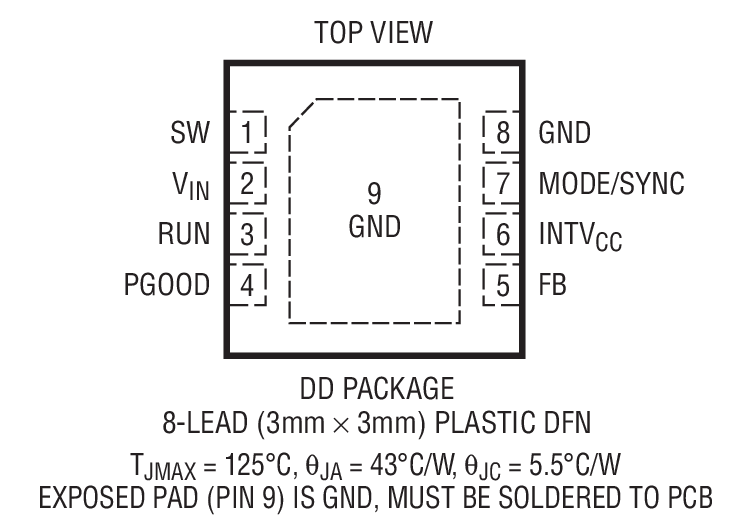

LTC3624 - 封装图解：

LTC3624 - LTC3624是具 3.5μA 静态电流的 17V、2A、同步降压型稳压器

LTC3624是Linear公司的一款微功率降压产品，LTC3624是具 3.5μA 静态电流的 17V、2A、同步降压型稳压器，本站介绍了LTC3624的封装应用图解、特点和优点、功能等，并给出了与LTC3624相关的凌力尔特元器件型号供参考。

LTC3624 - 具 3.5μA 静态电流的 17V、2A、同步降压型稳压器

LTC3624 / LTC3624-2 - 具 3.5μA 静态电流的 17V、2A、同步降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3624 / LTC3624-2 是一款高效率 17V、2A 同步单片式降压型稳压器。开关频率固定至 1MHz (LTC3624) 或 2.25MHz (LTC3624-2)，具有一个 ±40% 的同步范围。稳压器具有超低的静态电流，并可在宽 VOUT 范围内实现高效率。

该降压型稳压器在 2.7V 至 17V 的输入电压范围内运作，并可在输送高达 2A 输出电流的同时提供一个介于 0.6V 和 VIN 之间的可调输出范围。这些器件还提供了一个用户可选模式输入，以使用户能在纹波噪声和轻负载效率之间做出权衡；突发模式操作可在轻负载条件下提供最高的效率，而脉冲跳跃模式则可提供最低的电压纹波。另外，MODE 引脚还可用于使开关频率同步至一个外部时钟。

LTC3624 / LTC3624-2 选项

器件型号频率20V VOUTLTC36241MHz可调LTC3624-3.31MHz3.3VLTC3624-51MHz5VLTC3624-22.25MHz可调LTC3624-23.32.25MHz3.3LTC3624-252.25MHz5V

特点

宽 VIN 范围：2.7V 至 17V

宽 VOUT 范围：0.6V 至 VIN

最大效率：95%

低 IQ：3.5μA，零电流停机模式

恒定频率 (1MHz / 2.25MHz)

可用固定 VOUT 选项

可在超低 IQ 条件下执行低压差操作 (100% 占空比)

2A 额定输出电流

±1% 输出电压准确度

电流模式操作用于实现超卓的电压和负载瞬态响应

可同步至外部时钟

脉冲跳跃、强制连续、突发模式 (Burst Mode) 操作

内部补偿和软起动

过热保护

紧凑型 8 引脚 DFN (3mm x 3mm) 封装

应用

电池供电型设备

便携式仪表

应急无线电

通用型降压电源

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3624EDD-2#PBF	3x3 DFN-8	E	$4.22	$2.95
LTC3624EDD-2#TRPBF	3x3 DFN-8	E		$3.01
LTC3624EDD-23.3#PBF	3x3 DFN-8	E	$4.22	$2.95
LTC3624EDD-23.3#TRPBF	3x3 DFN-8	E		$3.01
LTC3624EDD-25#PBF	3x3 DFN-8	E	$4.22	$2.95
LTC3624EDD-25#TRPBF	3x3 DFN-8	E		$3.01
LTC3624EDD-3.3#PBF	3x3 DFN-8	E	$4.22	$2.95
LTC3624EDD-3.3#TRPBF	3x3 DFN-8	E		$3.01
LTC3624EDD-5#PBF	3x3 DFN-8	E	$4.22	$2.95
LTC3624EDD-5#TRPBF	3x3 DFN-8	E		$3.01
LTC3624EDD#PBF	3x3 DFN-8	E	$4.22	$2.95
LTC3624EDD#TRPBF	3x3 DFN-8	E		$3.01
LTC3624EMSE-2#PBF	MS-12E	E	$4.22	$2.95
LTC3624EMSE-2#TRPBF	MS-12E	E		$3.01
LTC3624EMSE-23.3#PBF	MS-12E	E	$4.22	$2.95
LTC3624EMSE-23.3#TRPBF	MS-12E	E		$3.01
LTC3624EMSE-25#PBF	MS-12E	E	$4.22	$2.95
LTC3624EMSE-25#TRPBF	MS-12E	E		$3.01
LTC3624EMSE-3.3#PBF	MS-12E	E	$4.22	$2.95
LTC3624EMSE-3.3#TRPBF	MS-12E	E		$3.01
LTC3624EMSE-5#PBF	MS-12E	E	$4.22	$2.95
LTC3624EMSE-5#TRPBF	MS-12E	E		$3.01
LTC3624EMSE#PBF	MS-12E	E	$4.22	$2.95
LTC3624EMSE#TRPBF	MS-12E	E		$3.01
LTC3624HMSE-2#PBF	MS-12E	H	$5.00	$3.50
LTC3624HMSE-2#TRPBF	MS-12E	H		$3.56
LTC3624HMSE-23.3#PBF	MS-12E	H	$5.00	$3.50
LTC3624HMSE-23.3#TRPBF	MS-12E	H		$3.56
LTC3624HMSE-25#PBF	MS-12E	H	$5.00	$3.50
LTC3624HMSE-25#TRPBF	MS-12E	H		$3.56
LTC3624HMSE-3.3#PBF	MS-12E	H	$5.00	$3.50
LTC3624HMSE-3.3#TRPBF	MS-12E	H		$3.56
LTC3624HMSE-5#PBF	MS-12E	H	$5.00	$3.50
LTC3624HMSE-5#TRPBF	MS-12E	H		$3.56
LTC3624HMSE#PBF	MS-12E	H	$5.00	$3.50
LTC3624HMSE#TRPBF	MS-12E	H		$3.56
LTC3624IDD-2#PBF	3x3 DFN-8	I	$4.64	$3.25
LTC3624IDD-2#TRPBF	3x3 DFN-8	I		$3.31
LTC3624IDD-23.3#PBF	3x3 DFN-8	I	$4.64	$3.25
LTC3624IDD-23.3#TRPBF	3x3 DFN-8	I		$3.31
LTC3624IDD-25#PBF	3x3 DFN-8	I	$4.64	$3.25
LTC3624IDD-25#TRPBF	3x3 DFN-8	I		$3.31
LTC3624IDD-3.3#PBF	3x3 DFN-8	I	$4.64	$3.25
LTC3624IDD-3.3#TRPBF	3x3 DFN-8	I		$3.31
LTC3624IDD-5#PBF	3x3 DFN-8	I	$4.64	$3.25
LTC3624IDD-5#TRPBF	3x3 DFN-8	I		$3.31
LTC3624IDD#PBF	3x3 DFN-8	I	$4.64	$3.25
LTC3624IDD#TRPBF	3x3 DFN-8	I		$3.31
LTC3624IMSE-2#PBF	MS-12E	I	$4.64	$3.25
LTC3624IMSE-2#TRPBF	MS-12E	I		$3.31
LTC3624IMSE-23.3#PBF	MS-12E	I	$4.64	$3.25
LTC3624IMSE-23.3#TRPBF	MS-12E	I		$3.31
LTC3624IMSE-25#PBF	MS-12E	I	$4.64	$3.25
LTC3624IMSE-25#TRPBF	MS-12E	I		$3.31
LTC3624IMSE-3.3#PBF	MS-12E	I	$4.64	$3.25
LTC3624IMSE-3.3#TRPBF	MS-12E	I		$3.31
LTC3624IMSE-5#PBF	MS-12E	I	$4.64	$3.25
LTC3624IMSE-5#TRPBF	MS-12E	I		$3.31
LTC3624IMSE#PBF	MS-12E	I	$4.64	$3.25
LTC3624IMSE#TRPBF	MS-12E	I		$3.31
