LTC4054X-4.2是采用 ThinSOT 封装并具有热调节功能的独立线性锂离子电池充电器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LTC4054X-4.2

LTC4054X-4.2技术文档下载：

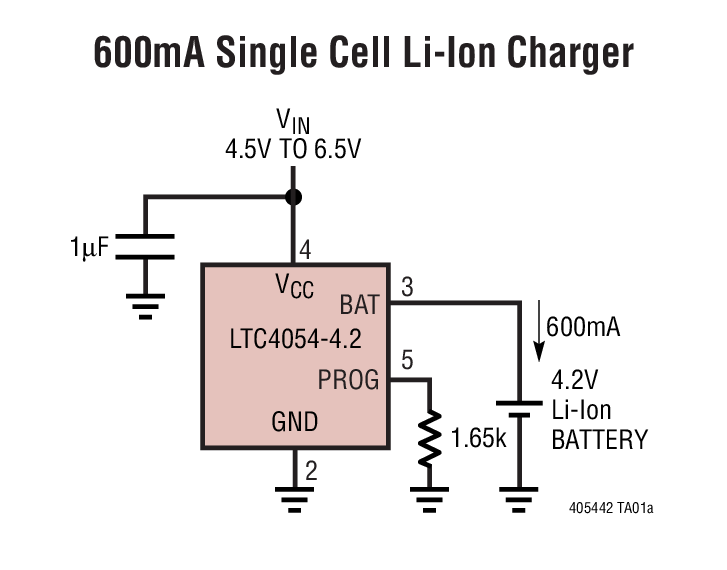

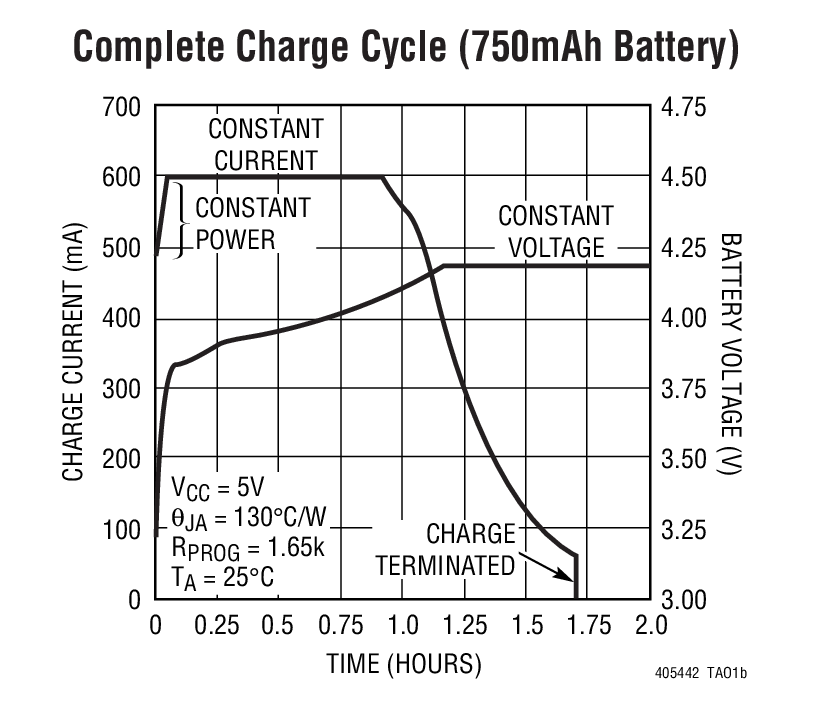

LTC4054X-4.2 - 典型应用图例：

LTC4054X-4.2 - 封装图解：

LTC4054X-4.2 - LTC4054X-4.2是采用 ThinSOT 封装并具有热调节功能的独立线性锂离子电池充电器

LTC4054X-4.2是Linear公司的一款线性充电器产品，LTC4054X-4.2是采用 ThinSOT 封装并具有热调节功能的独立线性锂离子电池充电器，本站介绍了LTC4054X-4.2的封装应用图解、特点和优点、功能等，并给出了与LTC4054X-4.2相关的凌力尔特元器件型号供参考。

LTC4054X-4.2 - 采用 ThinSOT 封装并具有热调节功能的独立线性锂离子电池充电器

LTC4054X-4.2 - 采用 ThinSOT 封装并具有热调节功能的独立线性锂离子电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC4054 是一款完整的单节锂离子电池用恒定电流/恒定电压线性充电器。其 ThinSOT 封装与较少的外部组件数目使得 LTC4054 成为便携式应用的理想选择。而且，LTC4054 是专为在 USB 电源规范内工作而设计的。

由于采用了内部 MOSFET 架构，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值的 1/10 时，LTC4054 将自动终止充电循环。

当输入电压 (交流适配器或 USB 电源) 被拿掉时，LTC4054 自动进入一个低电流状态，将电池漏电流降至 2µA 以下。可将 LTC4054 置于停机模式，从而将供电电流降至 25µA。

LTC4054 的其它特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。

最大充电电流涓流充电LTC4054-4.2800mA有LTC4054X-4.2800mA无LTC4054L-4.2150mA有

特点

高达 800mA 的可编程充电电流

无需 MOSFET、检测电阻器或隔离二极管

用于单节锂离子电池、采用 ThinSOTTM 封装的完整线性充电器

恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能*

直接从 USB 端口给单节锂离子电池充电

精度达 ± 1% 的 4.2V 预设充电电压

用于电池电量检测的充电电流监控器输出

自动再充电

充电状态输出引脚

C/10 充电终止

停机模式下的供电电流为 25µA

2.9V 涓流充电门限 (LTC4054)

可提供无涓流充电器件版本 (LTC4054X)

软起动限制了浪涌电流

采用 5 引脚 SOT-23 封装

应用

蜂窝电话、PDA、MP3 播放机

充电座

蓝牙应用

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4054XES5-4.2	SOT-23	E	$2.21
LTC4054XES5-4.2#PBF	SOT-23	E	$2.21
LTC4054XES5-4.2#TR	SOT-23	E	$2.21	$1.44
LTC4054XES5-4.2#TRM	SOT-23	E	$2.21	$1.46
LTC4054XES5-4.2#TRMPBF	SOT-23	E	$2.21	$1.46
LTC4054XES5-4.2#TRPBF	SOT-23	E	$2.21	$1.44
