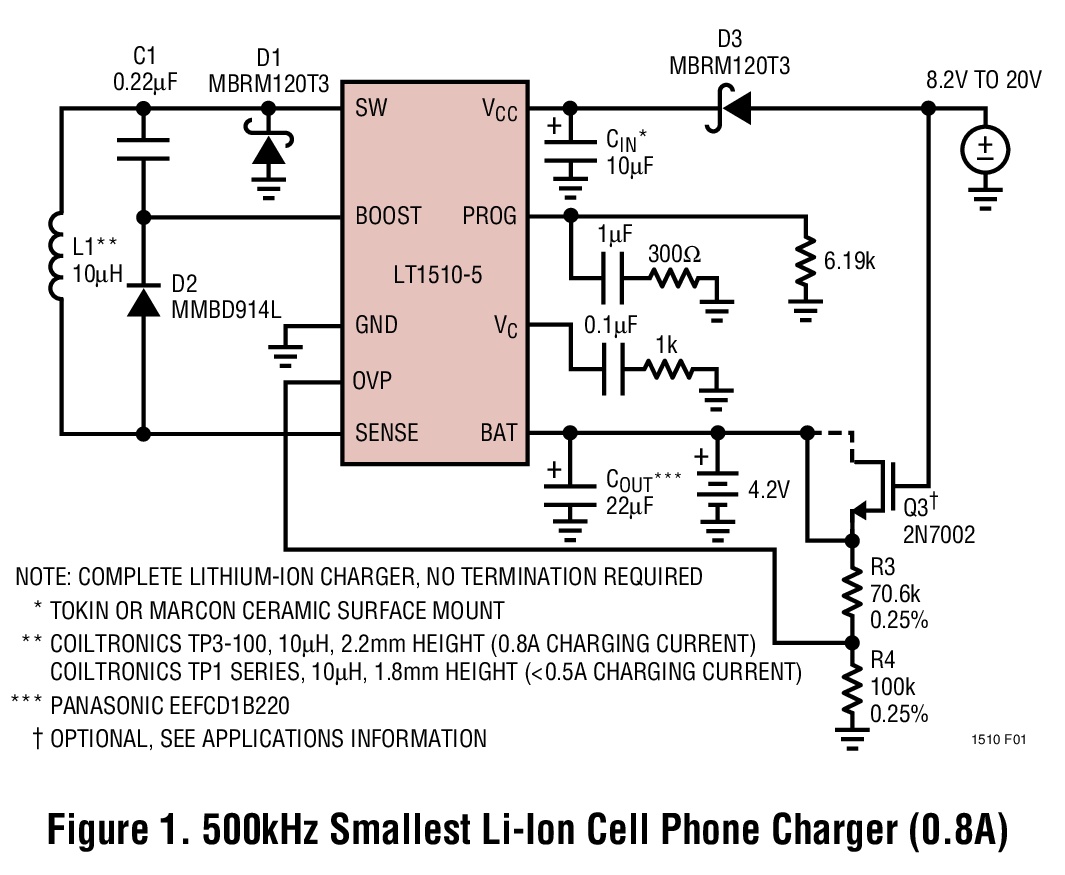

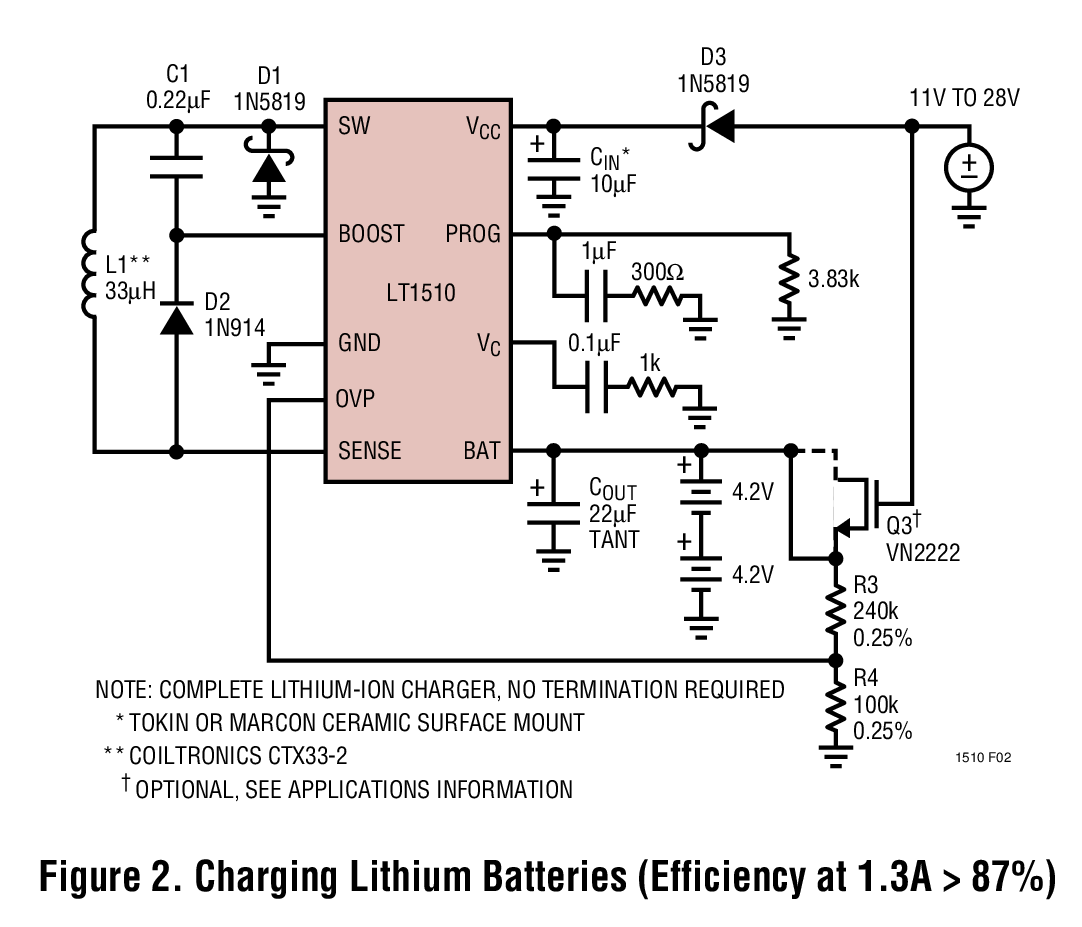

LT1510 - 典型应用图例：

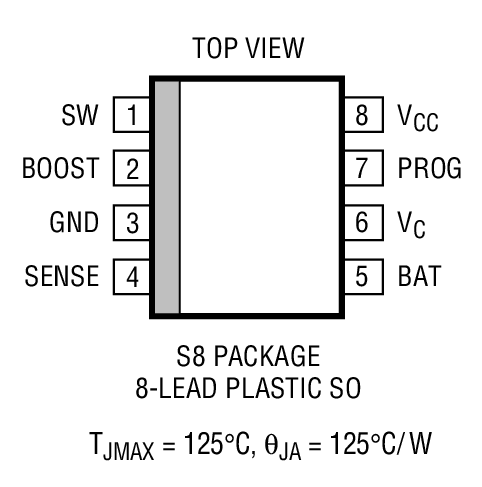

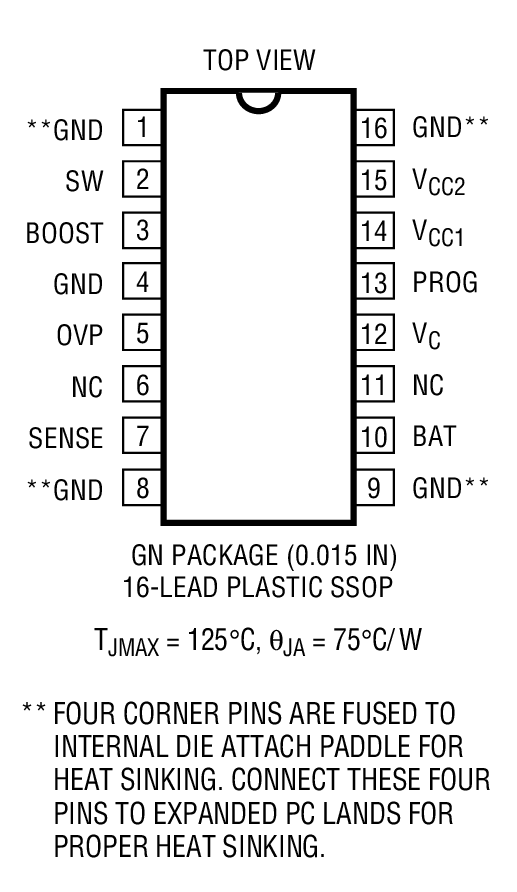

LT1510 - 封装图解：
LINEAR凌力尔特芯片：
- LTC2913CMS-1#PBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LT1963AES8-3.3#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT1587CT-3.45#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC6404IUD-4#PBF - 集成电路（IC） > 线性 > 放大器 > 特殊用途放大器
- DC2365A-A - 开发板，套件，编程器 > 评估板 > 模数转换器（ADC）评估板
- LT3990HMSE-3.3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC1062CN8#PBF - 集成电路（IC） > 接口 > 滤波器 - 有源
- LT1469ACDF#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC1322CN#PBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LT3060ETS8-2.5#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2803IDHC#PBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LT3022EMSE-1.2#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2655CUF-L12#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC2391ILX-16#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC2440CGN#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC2655BIGN-L16#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC4085EDE#PBF - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- LTC4085EDE-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- LTC4077EDD#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- LTC1297BCN8#PBF - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
LT1510 - LT1510是恒定电压 / 恒定电流电池充电器
LT1510是LINEAR凌力尔特公司的一款开关充电器产品，LT1510是LT1510是恒定电压 / 恒定电流电池充电器，本站介绍了LT1510的封装应用图解、特点和优点、功能等，并给出了与LT1510相关的LINEAR元器件型号供参考。
LT1510 - LT1510是恒定电压 / 恒定电流电池充电器 - 开关充电器 - 电源管理 - 凌力尔特
LT1510 - 恒定电压 / 恒定电流电池充电器
LT1510 - 恒定电压 / 恒定电流电池充电器 - Linear Technology（凌力尔特）
功能描述
LT1510 电流模式 PWM 电池充电器是最小、最简单和最高效的解决方案，可对包括锂离子 (Li-Ion)、镍氢 (NiMH) 和镍镉 (NiCd) 等需要恒定电流和 / 或恒定电压充电的新式可再充电电池进行快速充电。内部开关能够提供 1.5A DC 电流 (2A 峰值电流)。0.1Ω 内置电流检测电阻器使充电电流的设置非常简单易行。需要一个电阻器 (或一个由 DAC 提供的编程电流) 将满充电电流 (1.5A) 的准确度设定在 5% 以内。具 0.5% 基准电压准确度的 LT1510 可满足针对锂电池的严苛恒定电压充电要求。
LT1510 能对 2V 至 20V 的电池进行充电。无需实施电流的接地检测，而且电池的负端子可直接连接至地。一个运行频率为 200kHz (对于 LT1510-5 为 500kHz) 的饱和开关可提供高充电效率和小电感器尺寸。在芯片和电池之间不需要布设一个隔离二极管，因为当拔去墙上适配器插头时，芯片将进入睡眠模式且仅吸收 3μA 电流。另外，该器件还提供了软起动和停机功能。LT1510 采用具 50°C/W 热阻的 16 引脚熔丝引线功率 SO 封装、8 引脚 SO 封装和 16 引脚 PDIP 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT1510-5CGN | SSOP-16 | C | $5.00 | $4.05 |
| LT1510-5CGN#PBF | SSOP-16 | C | $5.00 | $4.05 |
| LT1510-5CGN#TR | SSOP-16 | C | $4.11 | |
| LT1510-5CGN#TRPBF | SSOP-16 | C | $4.11 | |
| LT1510-5IGN | SSOP-16 | I | $5.75 | $4.70 |
| LT1510-5IGN#PBF | SSOP-16 | I | $5.75 | $4.70 |
| LT1510-5IGN#TR | SSOP-16 | I | $4.76 | |
| LT1510-5IGN#TRPBF | SSOP-16 | I | $4.76 | |
| LT1510CGN | SSOP-16 | C | $5.00 | $4.05 |
| LT1510CGN#PBF | SSOP-16 | C | $5.00 | $4.05 |
| LT1510CGN#TR | SSOP-16 | C | $4.11 | |
| LT1510CGN#TRPBF | SSOP-16 | C | $4.11 | |
| LT1510CN | N-16 | C | $4.60 | $3.75 |
| LT1510CN#PBF | N-16 | C | $4.60 | $3.75 |
| LT1510CS | SO-16 | C | $4.85 | $3.95 |
| LT1510CS#PBF | SO-16 | C | $4.85 | $3.95 |
| LT1510CS#TR | SO-16 | C | $4.01 | |
| LT1510CS#TRPBF | SO-16 | C | $4.01 | |
| LT1510CS8 | SO-8 | C | $3.70 | $3.00 |
| LT1510CS8#PBF | SO-8 | C | $3.70 | $3.00 |
| LT1510CS8#TR | SO-8 | C | $3.06 | |
| LT1510CS8#TRPBF | SO-8 | C | $3.06 | |
| LT1510IGN | SSOP-16 | I | $5.75 | $4.70 |
| LT1510IGN#PBF | SSOP-16 | I | $5.75 | $4.70 |
| LT1510IGN#TR | SSOP-16 | I | $4.76 | |
| LT1510IGN#TRPBF | SSOP-16 | I | $4.76 | |
| LT1510IN | N-16 | I | $5.30 | $4.30 |
| LT1510IN#PBF | N-16 | I | $5.30 | $4.30 |
| LT1510IS | SO-16 | I | $5.55 | $4.50 |
| LT1510IS#PBF | SO-16 | I | $5.55 | $4.50 |
| LT1510IS#TR | SO-16 | I | $4.56 | |
| LT1510IS#TRPBF | SO-16 | I | $4.56 | |
| LT1510IS8 | SO-8 | I | $4.25 | $3.45 |
| LT1510IS8#PBF | SO-8 | I | $4.25 | $3.45 |
| LT1510IS8#TR | SO-8 | I | $3.51 | |
| LT1510IS8#TRPBF | SO-8 | I | $3.51 |
