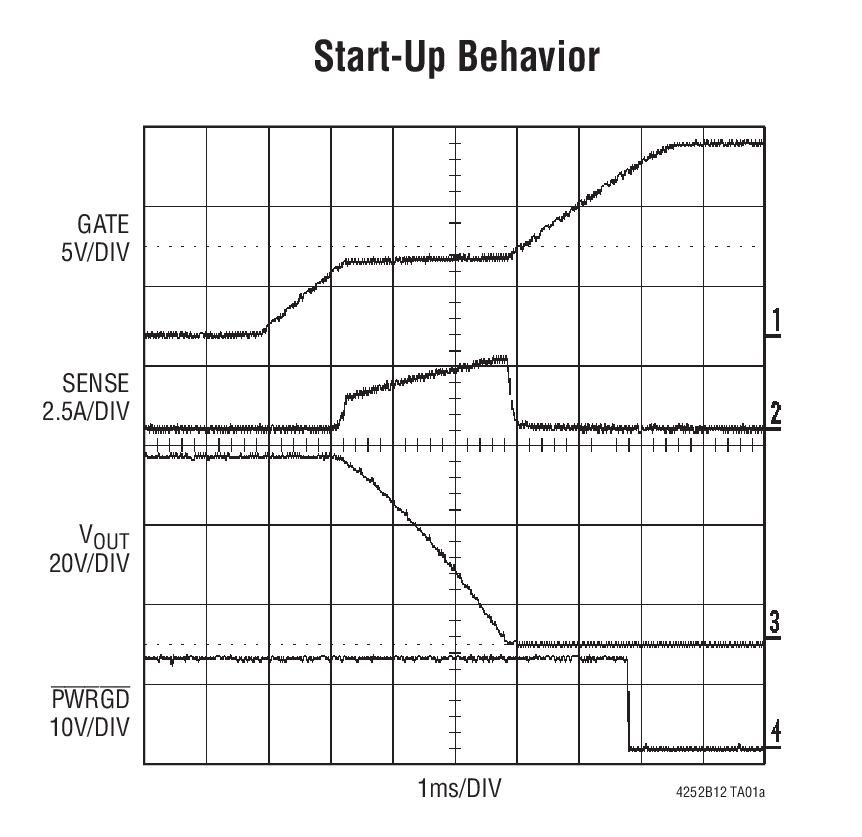

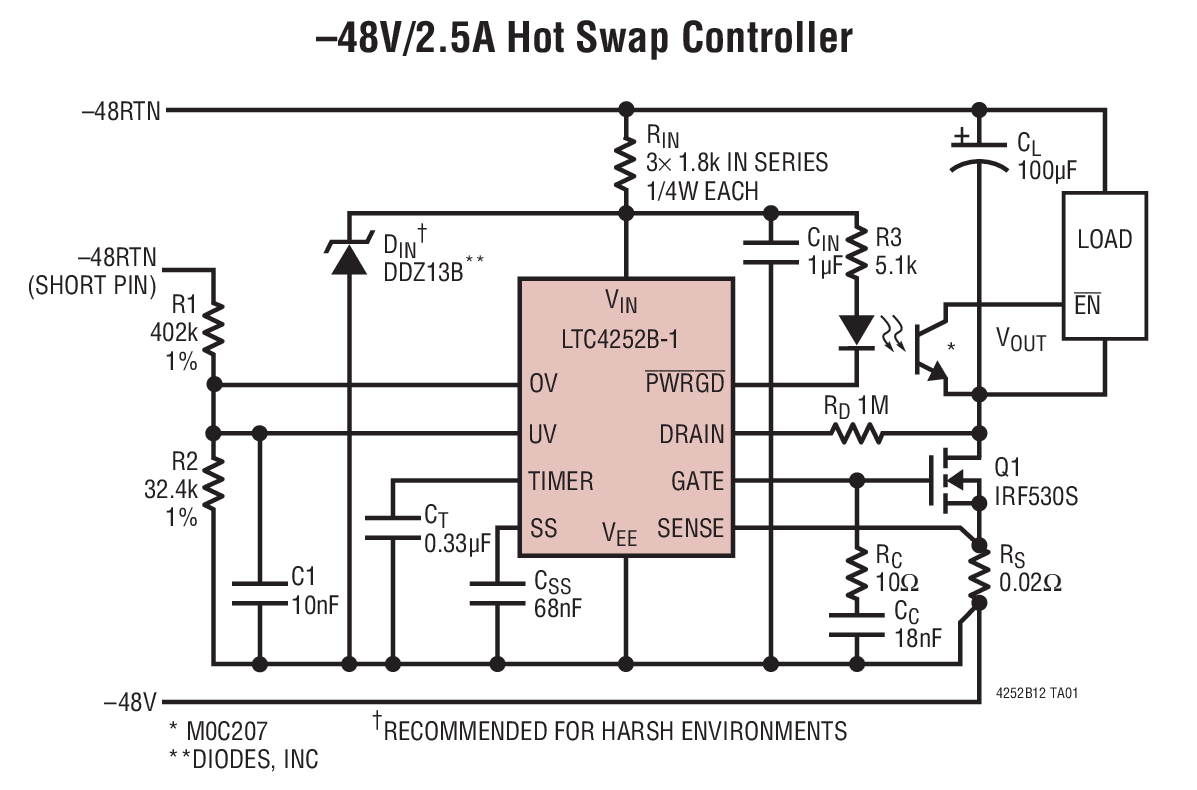

LTC4252C-2 - 典型应用图例：

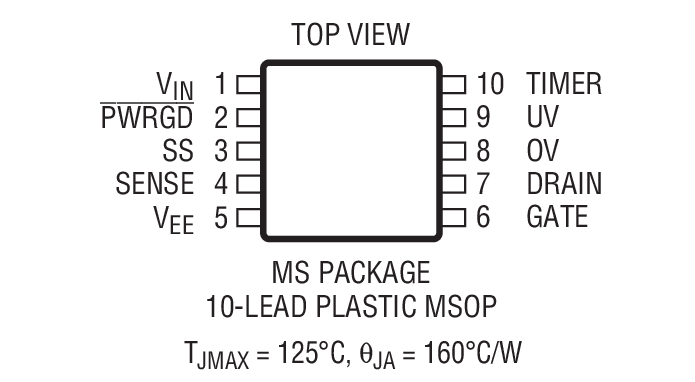

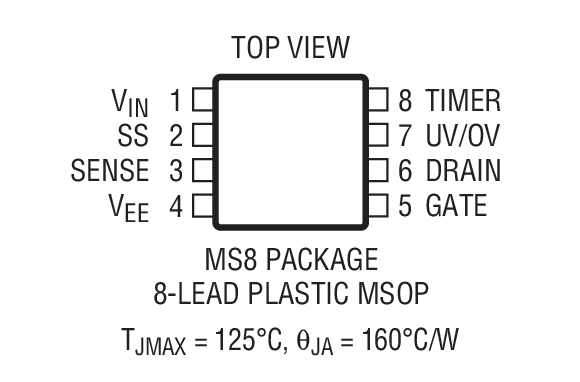

LTC4252C-2 - 封装图解：

LTC4252C-2 - LTC4252C-2是负电压热插拔控制器

LTC4252C-2是Linear公司的一款高电压热插拔控制器产品，LTC4252C-2是负电压热插拔控制器，本站介绍了LTC4252C-2的封装应用图解、特点和优点、功能等，并给出了与LTC4252C-2相关的凌力尔特元器件型号供参考。

LTC4252C-2 - 负电压热插拔控制器

LTC4252B-1 / LTC4252B-2 / LTC4252C-1 / LTC4252C-2 - 负电压热插拔控制器 - Linear Technology（凌力尔特）

功能描述

LTC4252 负电压热插拔 (Hot SwapTM) 控制器允许在带电背板上安全地进行电路板的插拔操作。输出电流由 3 个电流限制级来控制：一个定时电路断路器、有源电流限制和一条快速前馈通路 (用于限制最坏情况灾难性故障条件下的峰值电流)。

当输入电源超过了期望的工作范围时，可调欠压和过压检测器将负载断接。对LTC4252 的电源输入进行并联调节，因而在非常高的电源电压条件下可安全的运作。一个多功能定时器负责延迟初始启动并控制电路断路器的响应时间。当检测到过大的 MOSFET 漏极电压时，可以加快电路断路器的响应时间，从而将 MOSFET 保持在其安全工作区 (SOA) 之内。一个可调软起动电路用于控制启动时的 MOSFET 浪涌电流。

LTC4252-2 提供了在故障之后自动重试的功能。LTC4252C-1 / LTC4252C-2 具有严格的 ±1% 欠压 / 过压门限准确度。LTC4252 可提供 8 引脚或 10 引脚 MSOP 封装。

LTC4252B 和 LTC4252C 改善了 LTC4252 和 LTC4252A 中并联稳压器的坚固性。

特点

允许在 -48V 带电背板上安全地进行电路板的插拔操作

浮置拓扑结构允许执行非常高电压的操作

具电路断路器定时器的电流限制

快速响应时间限制了峰值故障电流

可编程软起动电流限值

具漏极电压加速响应的可编程定时器

±1% 欠压 / 过压门限 (LTC4252C)

改善了坚固性的并联稳压器

可调欠压 / 过压保护

LTC4252B-1 / LTC4252C-1：在故障之后锁断

LTC4252B-2 / LTC4252C-2：在故障之后自动重试

采用 8 引脚和 10 引脚 MSOP 封装

应用

带电电路板插入

电子电路断路器

-48V 分布式电源系统

负电源控制

中心局交换

高可用性服务器

ATCA (高级电信计算架构)

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4252BCMS-1#PBF	MS-10	C	$3.00	$2.35
LTC4252BCMS-1#TRPBF	MS-10	C		$2.41
LTC4252BCMS-2#PBF	MS-10	C	$3.00	$2.35
LTC4252BCMS-2#TRPBF	MS-10	C		$2.41
LTC4252BCMS8-1#PBF	MS-8	C	$2.55	$2.00
LTC4252BCMS8-1#TRPBF	MS-8	C		$2.06
LTC4252BCMS8-2#PBF	MS-8	C	$2.55	$2.00
LTC4252BCMS8-2#TRPBF	MS-8	C		$2.06
LTC4252BIMS-1#PBF	MS-10	I	$3.40	$2.65
LTC4252BIMS-1#TRPBF	MS-10	I		$2.71
LTC4252BIMS-2#PBF	MS-10	I	$3.40	$2.65
LTC4252BIMS-2#TRPBF	MS-10	I		$2.71
LTC4252BIMS8-1#PBF	MS-8	I	$2.90	$2.30
LTC4252BIMS8-1#TRPBF	MS-8	I		$2.36
LTC4252BIMS8-2#PBF	MS-8	I	$2.90	$2.30
LTC4252BIMS8-2#TRPBF	MS-8	I		$2.36
LTC4252CCMS-1#PBF	MS-10	C	$3.45	$2.50
LTC4252CCMS-1#TRPBF	MS-10	C		$2.56
LTC4252CCMS-2#PBF	MS-10	C	$3.45	$2.50
LTC4252CCMS-2#TRPBF	MS-10	C		$2.56
LTC4252CIMS-1#PBF	MS-10	I	$3.90	$2.90
LTC4252CIMS-1#TRPBF	MS-10	I		$2.96
LTC4252CIMS-2#PBF	MS-10	I	$3.90	$2.90
LTC4252CIMS-2#TRPBF	MS-10	I		$2.96
