当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT4356-1
LT4356-1技术文档下载：
LT4356-1技术文档产品手册下载
LT4356-1 - 典型应用图例：

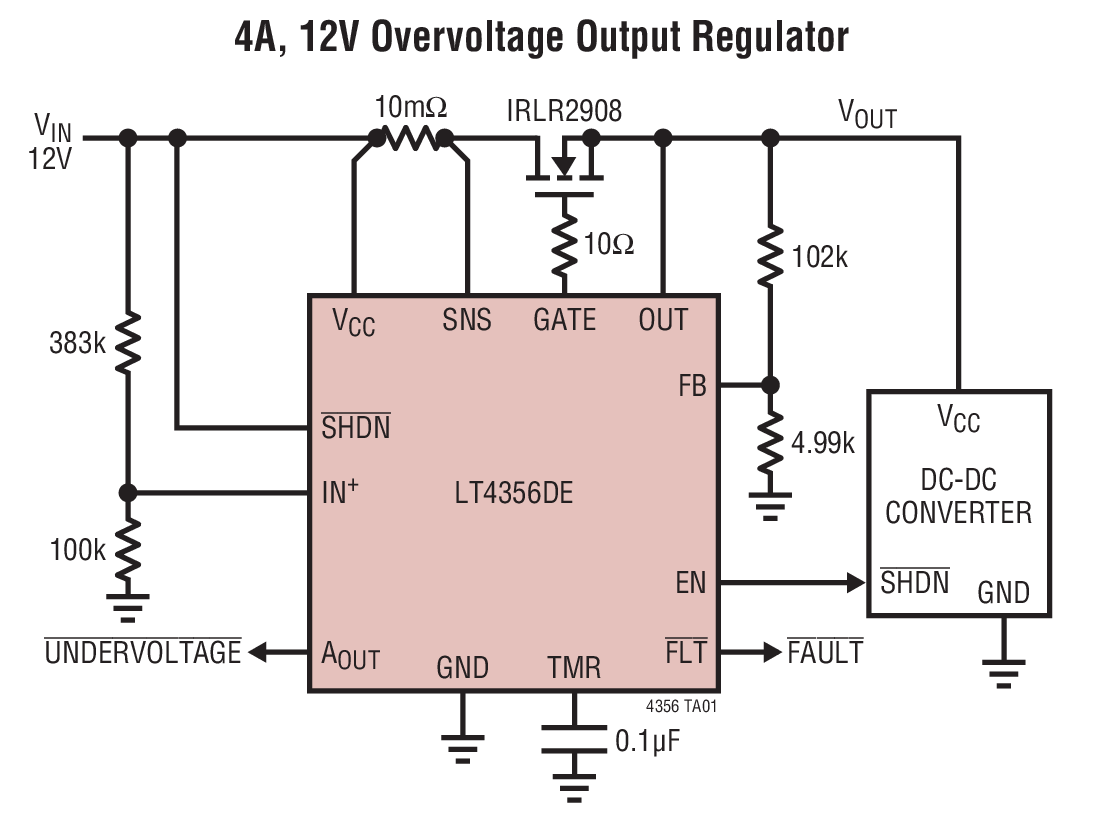

LT4356-1典型应用图例一

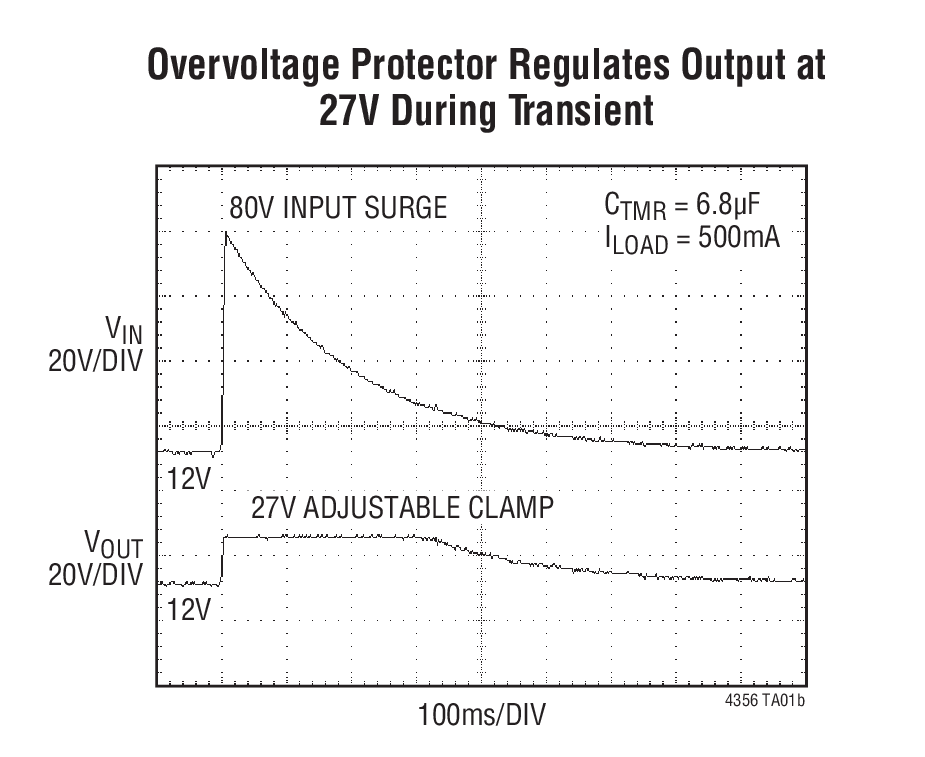

LT4356-1典型应用图例二
LT4356-1 - 封装图解：

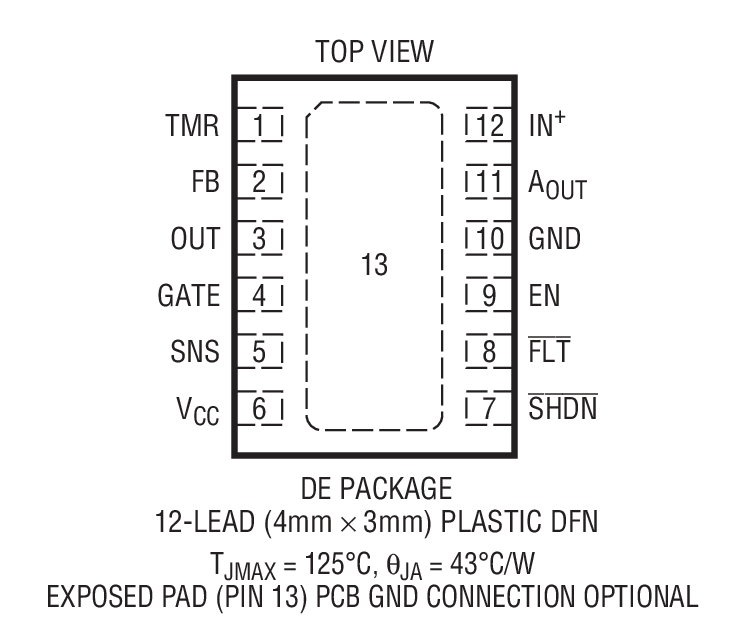

LT4356-1封装图解一

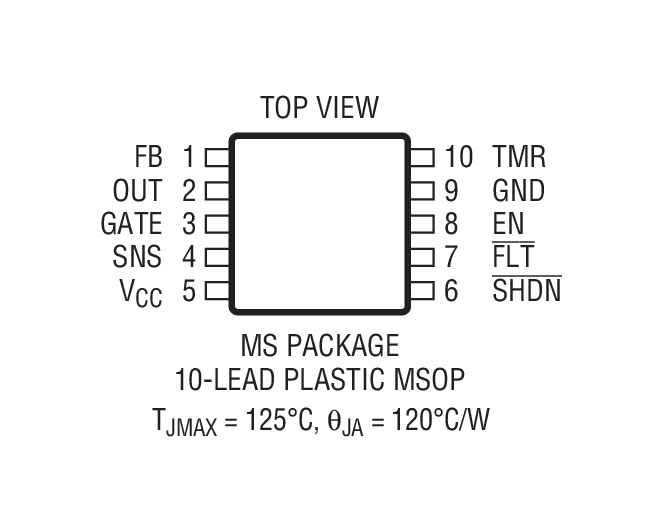

LT4356-1封装图解二
LT4356-1LT4356-1
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT4356-1介绍

LT4356-1 - LT4356-1是浪涌抑制器

LT4356-1是LINEAR凌力尔特公司的一款浪涌抑制器、过压和过流保护产品，LT4356-1是LT4356-1是浪涌抑制器，本站介绍了LT4356-1的封装应用图解、特点和优点、功能等，并给出了与LT4356-1相关的LINEAR元器件型号供参考。

LT4356-1 - LT4356-1是浪涌抑制器 - 浪涌抑制器、过压和过流保护 - 航天和严酷环境 - 凌力尔特

LT4356-1 - 浪涌抑制器

LT4356-1 / LT4356-2 - 浪涌抑制器 - Linear Technology（凌力尔特）

功能描述

LT4356 浪涌抑制器可保护负载免遭高压瞬变的损坏。它能够通过控制一个外部 N 沟道 MOSFET 的栅极以在过压过程中 (比如：汽车应用中的负载突降情况) 调节输出。输出被限制在一个安全的数值上，从而允许负载继续运作。LT4356-1 还监视 VCC 和 SNS 引脚之间的压降，以防止遭受过流故障的影响。一个内部放大器用于把电流检测电压限制为 50mV。不管在哪一种故障条件下，定时器的起动均与 MOSFET 应力成反比。如果定时器操作终止，则 FLT 引脚将被拉至低电平，以发出 “即将断电” 的警告。如果该条件一直持续，MOSFET 将关断。在经过一个冷却周期之后，GATE 引脚将被拉至高电平，从而再次接通 MOSFET。

备用放大器可以用作电压检测比较器或线性稳压控制器，以驱动一个外部 PNP 传输晶体管。

可以采用背对背 FET 来代替肖特基二极管以提供反向输入保护，从而减少压降和功率损失。对于 LT4356-1，一个停机引脚将其停机期间的静态电流减小至 7uA 以下。而 LT4356-2 则与 LT4356-1 的做法不同，它在停机期间将静态电流减小至 60uA，并使辅助放大器处于运行状态，以供诸如欠压闭锁功能电路或始终保持接通的稳压器之用。

特点
  • 抑制高电压浪涌
  • 可调输出箝位电压
  • 过流保护
  • 宽工作电压范围：4V 至 80V
  • 反向输入保护至 -60V
  • 低停机电流：7μA (LT4356-1)
  • 可调故障定时器
  • 控制 N 沟道 MOSFET
  • 停机引脚可承受 -60V 至 100V
  • 故障输出指示
  • 保证工作至 125°C
  • 可用作电平检测比较器或线性稳压控制器的备用放大器
  • 采用 (4mm x 3mm) 12 引脚 DFN、或 10 引脚 MSOP 或 10 引脚 SO 封装
    • 应用
  • 汽车/航空电子浪涌保护
  • 热插拔/带电插拔
  • 用于电池供电型系统的高端开关
  • 本质安全应用
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT4356CDE-1 4x3 DFN-12 C $2.83 $1.98
    LT4356CDE-1#PBF 4x3 DFN-12 C $2.83 $1.98
    LT4356CDE-1#TRPBF 4x3 DFN-12 C $2.08
    LT4356CDE-2 4x3 DFN-12 C $2.83 $1.98
    LT4356CDE-2#PBF 4x3 DFN-12 C $2.83 $1.98
    LT4356CDE-2#TRPBF 4x3 DFN-12 C $2.08
    LT4356CMS-1 MS-10 C $2.83 $1.98
    LT4356CMS-1#PBF MS-10 C $2.83 $1.98
    LT4356CMS-1#TRPBF MS-10 C $2.04
    LT4356CS-1#PBF SO-16 C $2.83 $1.98
    LT4356CS-1#TRPBF SO-16 C $2.04
    LT4356CS-2#PBF SO-16 C $2.83 $1.98
    LT4356CS-2#TRPBF SO-16 C $2.04
    LT4356HDE-1 4x3 DFN-12 H $3.70 $2.59
    LT4356HDE-1#PBF 4x3 DFN-12 H $3.70 $2.59
    LT4356HDE-1#TRPBF 4x3 DFN-12 H $2.69
    LT4356HDE-2 4x3 DFN-12 H $3.70 $2.59
    LT4356HDE-2#PBF 4x3 DFN-12 H $3.70 $2.59
    LT4356HDE-2#TRPBF 4x3 DFN-12 H $2.69
    LT4356HMS-1 MS-10 H $3.70 $2.59
    LT4356HMS-1#PBF MS-10 H $3.70 $2.59
    LT4356HMS-1#TRPBF MS-10 H $2.65
    LT4356HS-1#PBF SO-16 H $3.70 $2.59
    LT4356HS-1#TRPBF SO-16 H $2.65
    LT4356HS-2 SO-16 H $3.70 $2.59
    LT4356HS-2#PBF SO-16 H $3.70 $2.59
    LT4356HS-2#TRPBF SO-16 H $2.65
    LT4356IDE-1 4x3 DFN-12 I $3.39 $2.38
    LT4356IDE-1#PBF 4x3 DFN-12 I $3.39 $2.38
    LT4356IDE-1#TRPBF 4x3 DFN-12 I $2.48
    LT4356IDE-2 4x3 DFN-12 I $3.39 $2.38
    LT4356IDE-2#PBF 4x3 DFN-12 I $3.39 $2.38
    LT4356IDE-2#TRPBF 4x3 DFN-12 I $2.48
    LT4356IMS-1 MS-10 I $3.39 $2.38
    LT4356IMS-1#PBF MS-10 I $3.39 $2.38
    LT4356IMS-1#TRPBF MS-10 I $2.44
    LT4356IS-1#PBF SO-16 I $3.39 $2.38
    LT4356IS-1#TRPBF SO-16 I $2.44
    LT4356IS-2#PBF SO-16 I $3.40 $2.38
    LT4356IS-2#TRPBF SO-16 I $2.44
