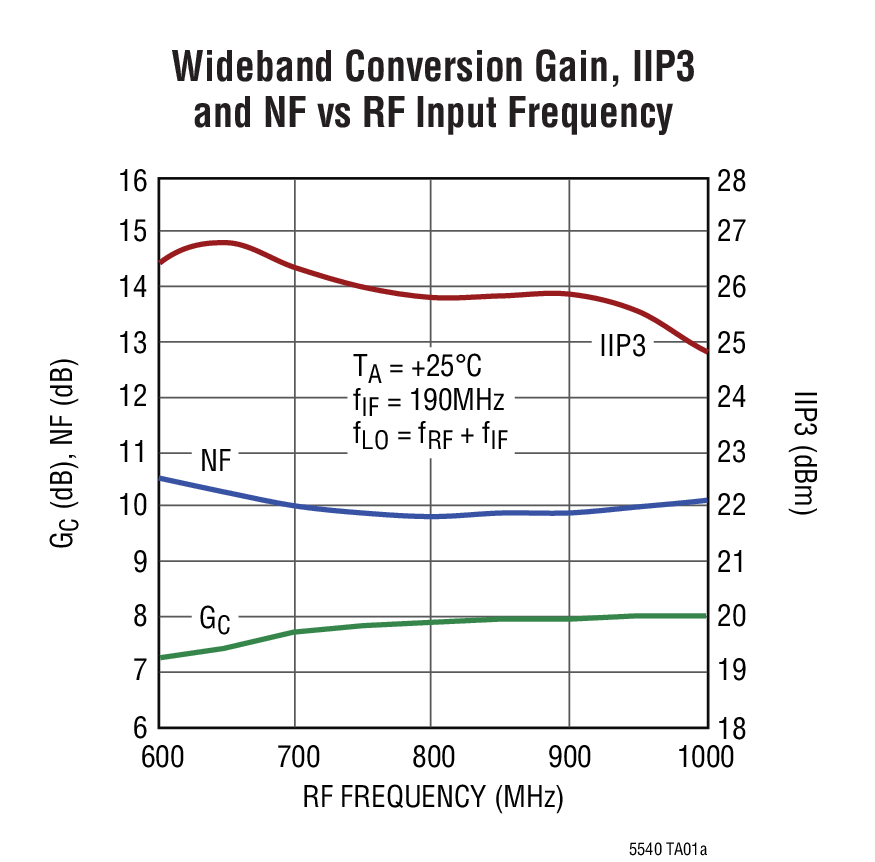

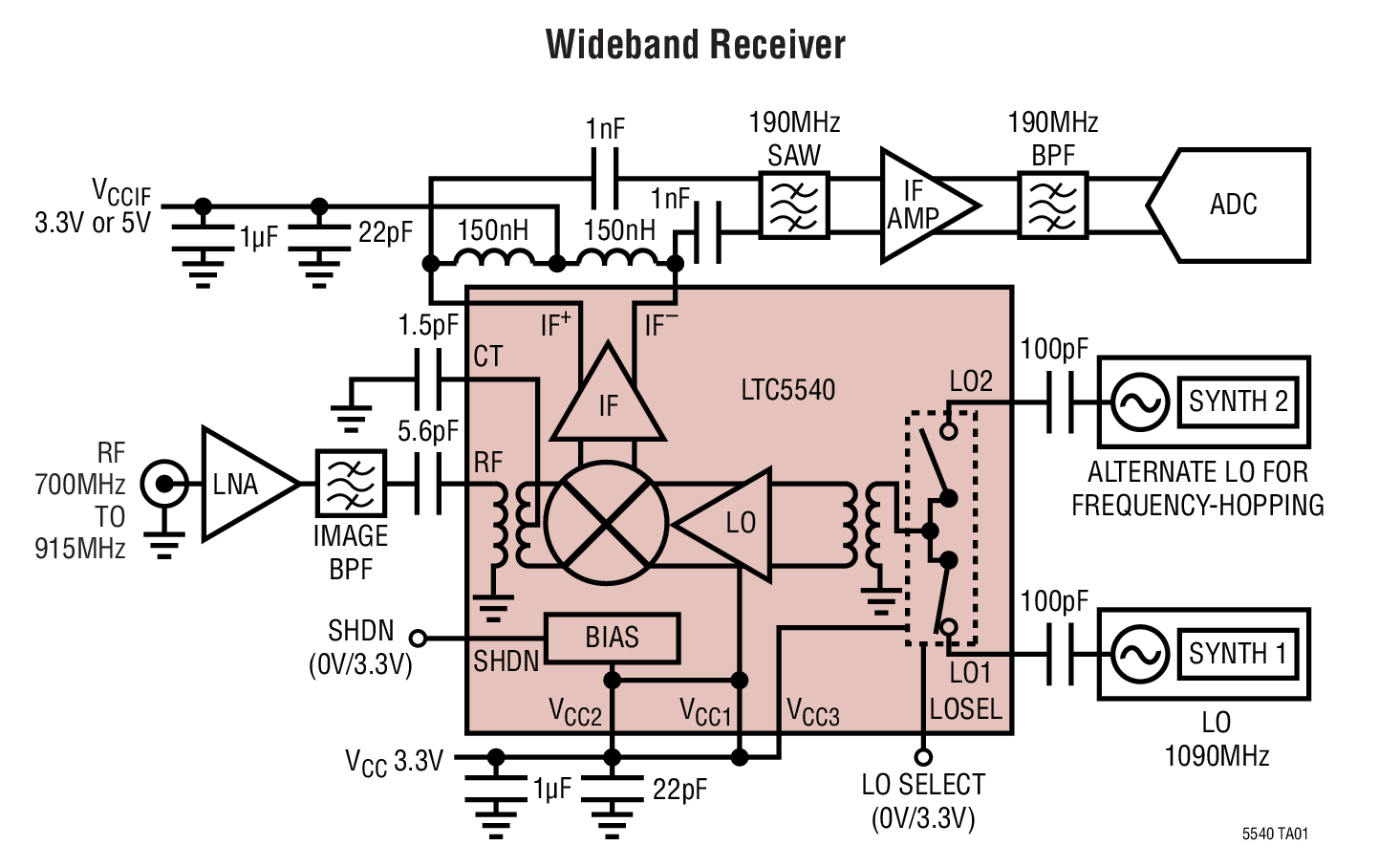

LTC5540 - 典型应用图例：

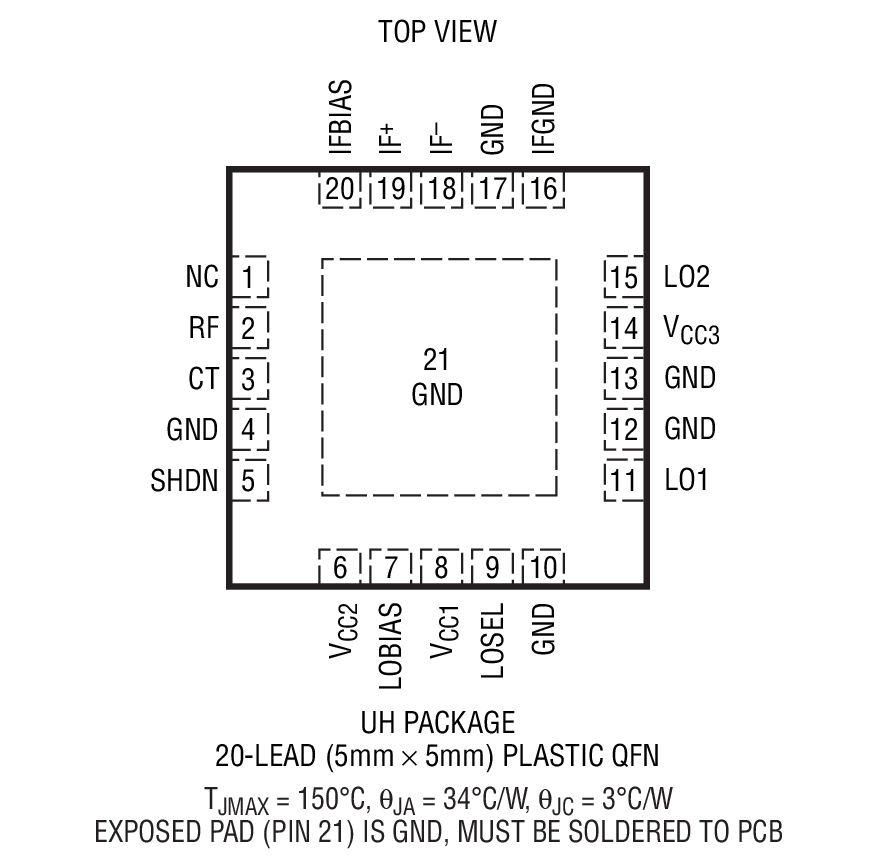

LTC5540 - 封装图解：

LTC5540 - LTC5540是600MHz 至 1.3GHz、高动态范围、下变频混频器

LTC5540是Linear公司的一款下变频混频器产品，LTC5540是600MHz 至 1.3GHz、高动态范围、下变频混频器，本站介绍了LTC5540的封装应用图解、特点和优点、功能等，并给出了与LTC5540相关的凌力尔特元器件型号供参考。

LTC5540 - 600MHz 至 1.3GHz、高动态范围、下变频混频器

LTC5540 - 600MHz 至 1.3GHz、高动态范围、下变频混频器 - Linear Technology（凌力尔特）

功能描述

LTC5540 隶属于一个覆盖 600MHz 至 4GHz 频率范围的高动态范围无源下变频混频器系列。LTC5540专为 0.6GHz 至 1.3GHz RF 应用而优化。LO 频率必须位于 0.7GHz 至 1.2GHz 的范围之内，以获得最佳性能。该器件的典型应用是具有一个 700MHz 至 915MHz RF 输入和高端 LO 的 LTE 或 GSM 接收器。

LTC5540 专为 3.3V 工作电压而设计，然而，IF 放大器可由 5V 电压来供电，旨在实现最高的 P1dB。一个执行快速开关操作的集成 SPDT LO 开关可以接受两个有源 LO 信号，同时提供高隔离度。

LTC5540 的高转换增益和高动态范围允许在高选择性接收机设计中使用规格较宽松的 IF 滤波器，并最大限度地缩减了总体解决方案的成本、板级空间和系统级偏差。

高动态范围下变频混频器系列器件型号 RF 范围 LO 范围 LTC5540 600MHz 至 1.3GHz 700MHz 至 1.2GHz LTC5541 1.3GHz 至 2.3GHz 1.4GHz 至 2.0GHz LTC5542 1.6GHz 至 2.7GHz 1.7GHz 至 2.5GHz LTC5543 2.3GHz 至 4GHz 2.4GHz 至 3.6GHz

特点

转换增益：7.9dB (在 900MHz)

IIP3：25.9dBm (在 900MHz)

噪声指数：9.9dB (在 900MHz)

16.2dB NF (在 +5dBm 隔离条件下)

高输入 P1dB

3.3V 电源，640mW 功耗

停机引脚

50Ω 单端 RF 和 LO 输入

LO 输入 50Ω 匹配 (停机时)

高隔离度 LO 开关

0dBm LO 驱动电平
